Изменения в конструкции впускного и выпускного коллектора с 2001 года

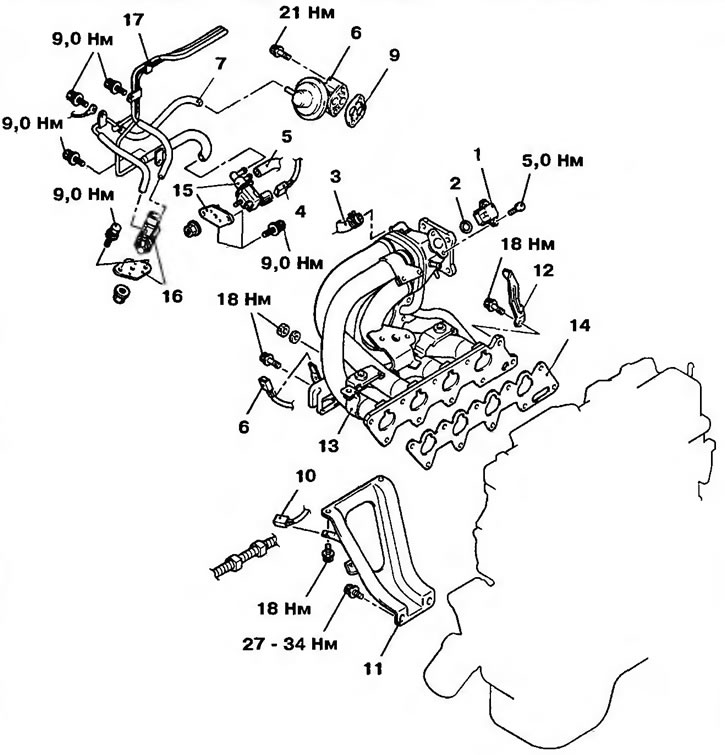

Рис. 17.8. Впускной коллектор: 1 - Датчик вакуума; 2 - Уплотнительное кольцо; 3 - Шланг вакуумного усилителя тормозов; 4 - Разъем электромагнитного клапана управления продувочным воздухом; 5, 7 - Вакуумные шланги; 6 - Разъем датчика детонации; 8 - Клапан системы рециркуляции ОГ; 9 - Прокладка клапана системы рециркуляции ОГ; 10 - Разъем заднего датчика кислорода; 11 - Опора впускного коллектора; 12 - Кронштейн двигателя; 13 - Впускной коллектор; 14 - Прокладка впускного коллектора; 15 - Электромагнитный клапан управления продувочным воздухом (в сборе); 16 - Электромагнитный клапан системы рециркуляции ОГ (в сборе); 17 - Вакуумная трубка

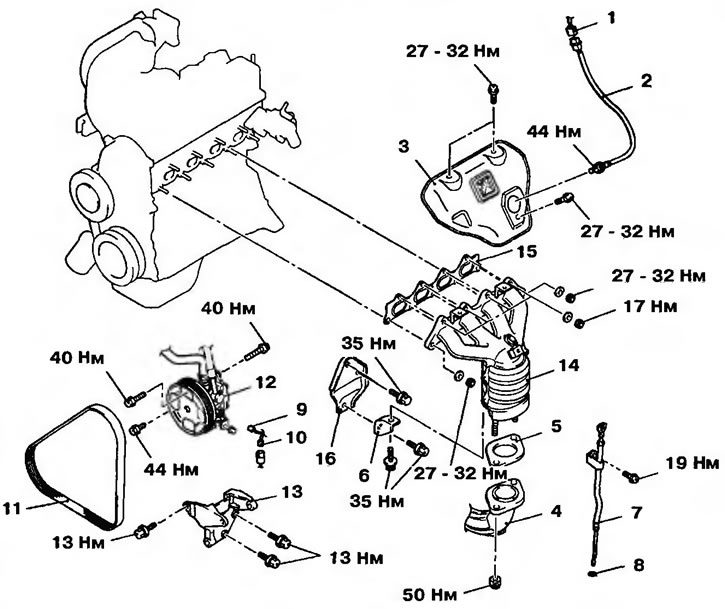

Рис, 17.9а. Выпускной коллектор двигателя 4G1: 1 - Разъем переднего датчика кислорода; 2 - Передний датчик кислорода; 3 - Кожух выпускного коллектора; 4 - Выпускная труба; 5 - Прокладка; 6 - Кронштейн выпускного коллектора; 7 - Указатель уровня масла; 8 - Уплотнительное кольцо; 9 - Разъем датчика давления масла в гидроусилителе рулевого управления; 10 - Разъем датчика давления хладагента кондиционера; 11 - Ремень привода насоса усилителя рулевого управления и компрессора кондиционера; 12 - Насос гидроусилителя рулевого управления; 13 - Кронштейн крепления насоса гидроусилителя рулевого управления; 14 - Выпускной коллектор; 15 - Прокладка выпускного коллектора; 16 - Кронштейн выпускного коллектора

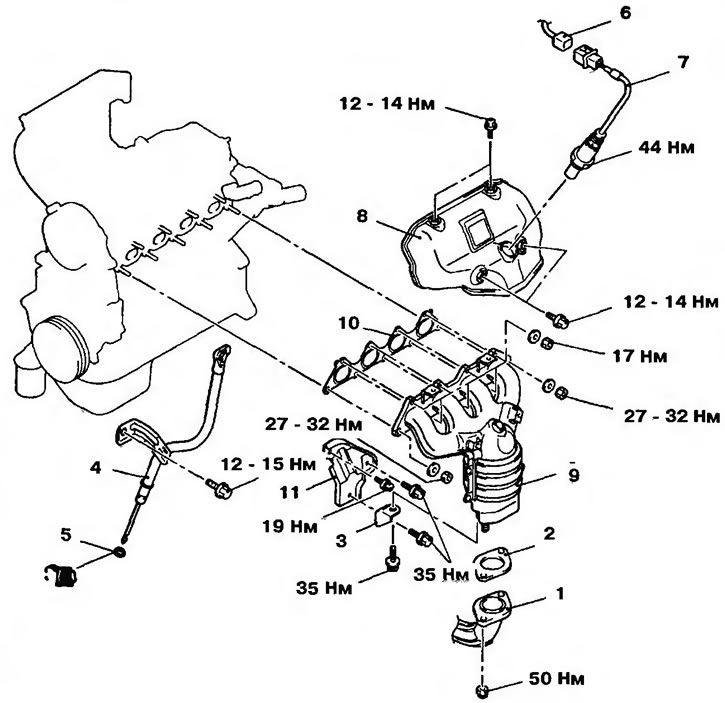

Рис. 17.9б. Выпускной коллектор двигателя 4G4: 1 - Выпускная труба; 2 - Прокладка выпускной трубы; 3 - Кронштейн выпускного коллектора; 4 - Указатель уровня масла; 5 - Уплотнительное кольцо; 6 - Разъем переднего датчика кислорода; 7 - Передний датчик кислорода; 8 - Кожух выпускного коллектора; 9 - Выпускной коллектор; 10 - Прокладка выпускного коллектора; 11 - Кронштейн выпускного коллектора
