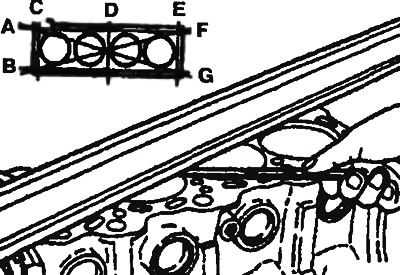

2. Проверьте, чтобы верхняя часть была очищена от остатков прокладки и инородных материалов. Проверьте деформацию верхней поверхности блока цилиндров с помощью тонкой линейки и измерительного калибра (рис. 3.58).
Рис. 3.58. Проверка деформации блока цилиндров
Номинальное значение: 0.05 мм. Допустимое значение: 0.1 мм.

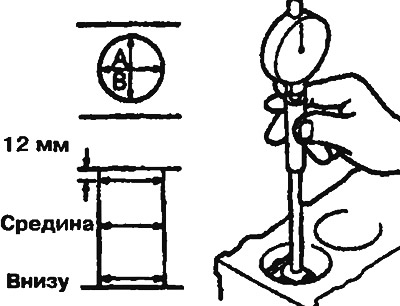

3. С помощью нутромера измерьте внутренний диаметр и цилиндричность каждого цилиндра (рис. 3.59). Если хотя бы один цилиндр чрезмерно изношен, все цилиндры растачиваются до одинакового ремонтного размера и соответственно заменяются поршни и поршневые кольца.
Рис. 3.59. Проверка внутреннего диаметра цилиндров двигателя
Номинальное значение диаметра цилиндра:
- Двигатель 4G13: 71.0 мм.
- Двигатель 4G15: 75.5 мм.
- Цилиндричность: 0.01 мм или меньше.
