2. Просверлите в головке блока цилиндров отверстие для направляющей втулки стержня клапана в соответствии с ее ремонтным размером.
Внимание! Никогда не устанавливайте еще раз направляющую втулку того же самого размера.
Диаметр отверстия для направляющей втулки стержня клапана двигателей SOHC 12V:
- ремонтный размер 0.05: 12.040-12.058 мм.
- ремонтный размер 0.25: 12.240-12.258 мм.
- ремонтный размер 0.50: 12.490-12.508 мм.
Диаметр отверстия для направляющей втулки стержня клапана двигателей SOHC 16V, DOHC:
- ремонтный размер 0.05: 10.550-10.568 мм.
- ремонтный размер 0.25: 10.750-10.768 мм.
- ремонтный размер 0.50: 11.000-11.018 мм.
3. Запрессовывайте направляющую втулку стержня клапана до тех пор, пока ее выступание не будет соответствовать требуемому (рис. 3.52).
Номинальное значение: SOHC 12V: 17 мм, SOHC 12V, DOHC: 23 мм.

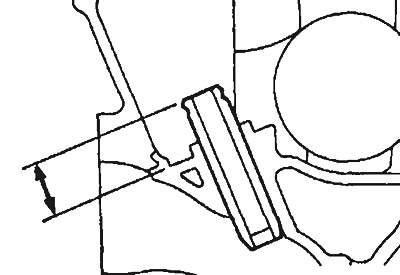

Рис. 3.52. Проверка выступания направляющей втулки стержня клапана
Внимание! Направляющая втулка стержня клапана должна устанавливаться с верхней стороны головки блока цилиндров. Направляющие втулки впускных и выпускных клапанов отличаются по своей длине. После запрессовки направляющей втулки стержня клапана вставьте клапан и проверьте, чтобы он перемещался без заеданий.
