Галант 6 и 7 (1987-1998)

Снятие и установка верхних управляющих рычагов задней подвески

Главная Галант 6 (1987-1998) Шасси и ходовая часть Подвеска автомобиля

0

Модели Galant по 1993 г. вып.



Снятие



1. Отсоедините отрицательный провод от батареи.

Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!

2. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее заднее колесо.

3. Подоприте домкратом нижний рычаг задней подвески.

4. Выверните стяжной болт хомута крепления тормозной линии.

5. Отдайте крепежную гайку и при помощи специального инструмента типа MB9f35 высвободите верхнюю шаровую опору из продольного рычага подвески/кулака ступичной сборки, - если опора подлежит дальнейшему использованию, действуйте крайне осторожно.

6. Пометьте положение эксцентрика верхнего установочного болта и выверните последний из управляющего рычага.

7. Снимите верхний рычаг с автомобиля.

Установка



1. Установите рычаг на свое штатное место, вверните установочный болт и слега затяните его, добившись совмещения нанесенных в процессе демонтажа посадочных меток.

2. Запрессуйте верхнюю шаровую опору в шпиндельную сборку и затяните с требуемым усилием (72 Н·м) новую крепежную гайку шарового пальца.

3. Установите колесо и опустите автомобиль на землю.

4. Окончательно затяните с требуемым усилием (160 Н·м) установочный болт верхнего рычага.

5. Подсоедините отрицательный провод к батарее.

6. Проверьте углы установки задних колес, в случае необходимости произведите соответствующую корректировку.


Модели Galant 1994÷1998 г. вып.



Снятие



1. Поддомкратьте автомобиль и установите его на подпорки. Снимите сборку соответствующего заднего колеса.

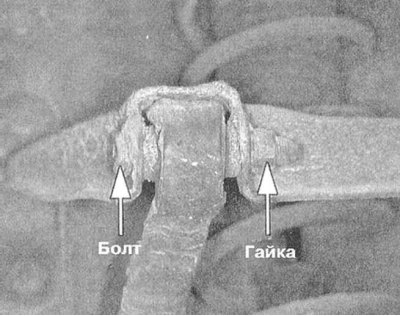

2. Выверните сквозной болт крепления верхнего рычага к кулаку ступичной сборки.

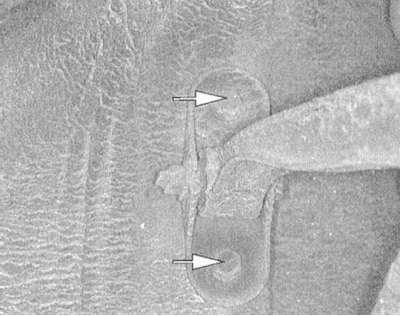

3. Выверните болты крепления верхнего рычага к кузову автомобиля.


4. Снимите сборку верхнего рычага.

5. В случае необходимости отдайте крепежные гайки и извлеките сквозные болты крепления опорных кронштейнов верхнего рычага.

Установка



1. Установите на сборку верхнего рычага опорные кронштейны. Затяните гайки крепежных болтов с требуемым усилием (57 Н·м).

2. Установите сборку верхнего рычага на автомобиль и затяните четыре крепежных болта с усилием 39 Н·м.


3. Установите сквозной болт крепления верхнего рычага к кулаку ступичной сборки, свободно затяните крепежную гайку.

4. Установите колесо и опустите автомобиль на землю.

5. Окончательно затяните с требуемым усилием (98 Н·м) гайку сквозного болта.

6. Проверьте углы установки задних колес, в случае необходимости произведите соответствующую корректировку.

Модели Diamante



Снятие



1. Поддомкратьте автомобиль и установите его на подпорки. Снимите соответствующее заднее колесо.

2. Отсоедините штангу стабилизатора поперечной устойчивости и снимите стоечную сборку подвески.

3. Подоприте продольный рычаг домкратом и отдайте самоконтрящуюся гайку крепления к нему управляющего рычага.

4. При помощи съемника высвободите из продольного рычага верхнюю шаровую опору.

5. Отсоедините управляющий рычаг от подрамника и снимите его с автомобиля.

Установка



1. Установите управляющий рычаг на подрамник, несильно затяните крепежный болт.

2. Подсоедините управляющий рычаг к продольному рычагу и затяните самоконтрящуюся гайку с требуемым усилием (75÷89 Н·м).

3. Установите стоечную сборку и подсоедините штангу стабилизатора поперечной устойчивости.

4. Установите колесо и опустите автомобиль на землю.

5. Окончательно затяните болт крепления рычага к подрамнику с требуемым усилием (75÷89 Н·м).

6. Проверьте углы установки задних колес, в случае необходимости произведите соответствующую корректировку.
