Проверка, снятие и установка мотора вентилятора

Проверка

Если мотор вентилятора не включается, прежде всего следует проверить термовыключатель. Затем проверить мотор вентилятора следующим образом:

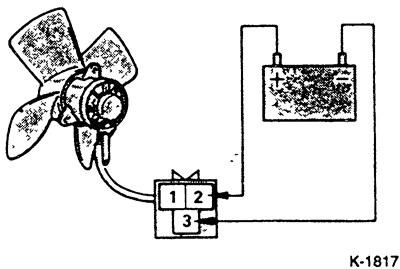

С помощью 2-х вспомогательных проводов подключить мотор напрямую к аккумулятору. Для этого в разъеме соединить клемму 2 разъема с плюсовой клеммой аккумулятора, а клемму 3 - с минусовой. Мотор должен заработать, в противном случае он подлежит замене.

Внимание: Если мотор в этих условиях работает и термовыключатель в порядке, следует проверить реле вентилятора радиатора.

Снятие

Отключить кабель массы от аккумулятора.

Внимание: При этом стираются данные в электронной памяти, например, памяти неисправностей двигателя или код радиоприемника Отключать аккумулятор только при выключенном зажигании, так как в противном случае может выйти из строя управляющий блок устройства впрыска топлива. Перед отключением аккумулятора следует прочитать указания в разделах "Радиоприемник" и "Снятие и установка аккумулятора".

Отключить разъем вентилятора.

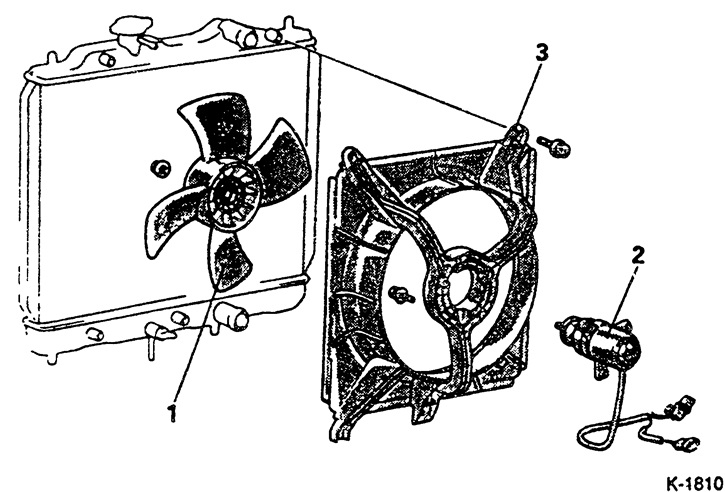

Отдать крепежные болты рамы вентилятора -3-.

Отклонить назад и вытащить наверх мотор вентилятора -2- с рамой.


Удерживая крыльчатку вентилятора -1-, отдать центральный болт на моторе.

Отдать крепежные болты и снять мотор -2- с рамы.

Установка

Закрепить мотор вентилятора на раме, крыльчатку на моторе.

Закрепить мотор с рамой к радиатору.

Подключить разъем вентилятора.

Подключить кабель массы к аккумулятору.

выставить время на часах и установить охранный код в радиоприемнике при их наличии.

Проверить функционирование. Для этого разогреть двигатель до включения вентилятора.
