Двигатель 4G9
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.

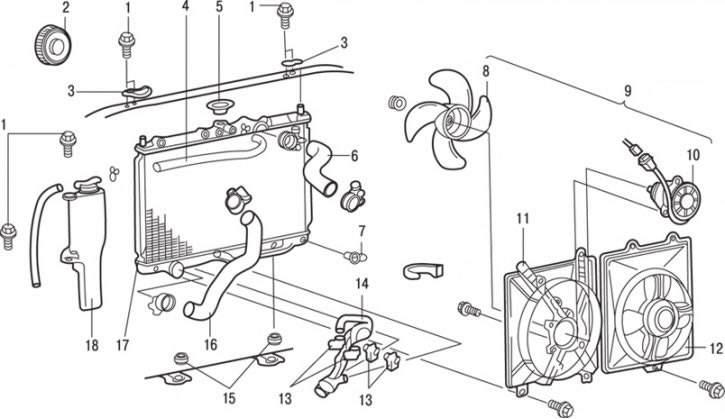

Рис. 6.15. Радиатор автомобилей с двигателями 4G9: 1 – болт, 25 Н·м; 2 – защитный колпак фары; 3 – верхняя опора радиатора; 4 – шланг расширительного бачка; 5 – крышка радиатора; 6 – верхний шланг радиатора; 7 – пробка сливного отверстия; 8 – вентилятор; 9 – вентилятор радиатора в сборе; 10 – электродвигатель вентилятора радиатора; 11 – диффузор (кожух) вентилятора системы охлаждения; 12 – вентилятор конденсатора в сборе (для автомобилей с кондиционером); 13 – болты, 5 Н·м; 14 – шланг охладителя ATF (теплообменника рабочей жидкости АКП); 15 – нижняя опора радиатора; 16 – нижний шланг радиатора; 17 – радиатор в сборе; 18 – расширительный бачок
2. Отверните пробку 7 (рис. 6.15) сливного отверстия.
3. Снимите крышку 5 радиатора.
4. Ослабьте хомут и отсоедините шланг 4 расширительного бачка.
5. Снимите защитный колпак 2 фары.
6. Выверните болты и снимите расширительный бачок 18.
7. Перед отсоединением шланга нанесите установочные метки на хомут и шланг.
8. Ослабьте хомут и отсоедините верхний шланг 6 радиатора.
9. Перед отсоединением шланга нанесите установочные метки на хомут и шланг.
10. Ослабьте хомут и отсоедините нижний шланг 16 радиатора.
11. После отсоединения шланга от радиатора необходимо закрыть пробками отверстия в шланге и радиаторе, чтобы не допустить попадания в них пыли или посторонних частиц.
12. Ослабьте хомут и отсоедините шланг охладителя ATF (теплообменника рабочей жидкости АКП) 14.
13. После отсоединения шланга от радиатора необходимо закрыть пробками отверстия в шланге и радиаторе, чтобы не допустить попадания в них пыли или посторонних частиц.
14. Выверните болты и снимите верхнюю опору 3 радиатора.
15. Снимите радиатор 17 в сборе.
16. Отверните гайки и снимите нижнюю опору 15 радиатора.
17. Выверните болты и снимите вентилятор 12 конденсора в сборе (для автомобилей с кондиционером).
18. Выверните болты и снимите вентилятор 9 радиатора в сборе.
19. Выверните болты и снимите вентилятор 8.
20. Отверните гайку и снимите электродвигатель 10 вентилятора радиатора.
21. Проверьте на отсутствие посторонних шумов при вращении вентилятора с электрическим приводом.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Надевайте шланг на штуцер патрубка до упора.
2. Перед подсоединением шланга совместите установочные метки на хомуте и шланге.
3. Залейте охлаждающую жидкость в систему охлаждения.
4. Залейте и проверьте уровень рабочей жидкости в автоматической коробке передач.
Двигатель F8QT
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
Рис. 6.16. Радиатор автомобилей с двигателями F8QT: 1 – радиатор в сборе; 2 – верхняя опора радиатора; 3 – болт, 25 Н·м; 4 – верхний шланг радиатора; 5 – шланг от радиатора к расширительному бачку; 6 – крышка расширительного бачка; 7 – расширительный бачок; 8 – болт, 10 Н·м; 9 – трубка с фильтрующим элементом в сборе; 10 – пробка сливного отверстия; 11 – нижняя опора радиатора; 12 – нижний шланг радиатора; 13 – вентилятор; 14 – вентилятор системы охлаждения; 15 – кожух; 16 – вентилятор системы охлаждения в сборе
2. Выверните пробку 10 (рис. 6.16) сливного отверстия.
3. Снимите крышку 6 расширительного бачка.
4. Ослабьте хомут и отсоедините шланг 5 от радиатора к расширительному бачку.
5. Перед отсоединением шланга нанесите установочные метки на хомут и шланг.
6. Ослабьте хомут и отсоедините верхний шланг 4 радиатора.
7. Перед отсоединением шланга нанесите установочные метки на хомут и шланг.
8. Ослабьте хомут и отсоедините нижний шланг 12 радиатора.
9. Ослабьте хомут и отсоедините трубку 9 с фильтрующим элементом в сборе.
10. Выверните болты и снимите расширительный бачок 7.
11. Выверните болты и снимите верхнюю опору 2 радиатора.
12. Снимите радиатор 1 в сборе.
13. Выверните болты и снимите нижнюю опору 11 радиатора.
14. Выверните болты и снимите вентилятор 16 в сборе.
15. Отверните гайку и снимите вентилятор 13.
16. Отверните гайку и снимите электродвигатель вентилятора 14 радиатора.
Проверка
1. Проверьте, чтобы вентилятор радиатора с электрическим приводом вращался при подаче напряжения на выводы вентилятора.
2. Проверьте отсутствие посторонних шумов при вращении вентилятора с электрическим приводом.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Надевайте шланг на штуцер патрубка до упора.
2. Совместите нанесенные до разборки установочные метки на шлангах и хомутах радиатора и подсоедините шланги радиатора.
3. Залейте охлаждающую жидкость в систему охлаждения.
Двигатель F9Q
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите воздушный фильтр.

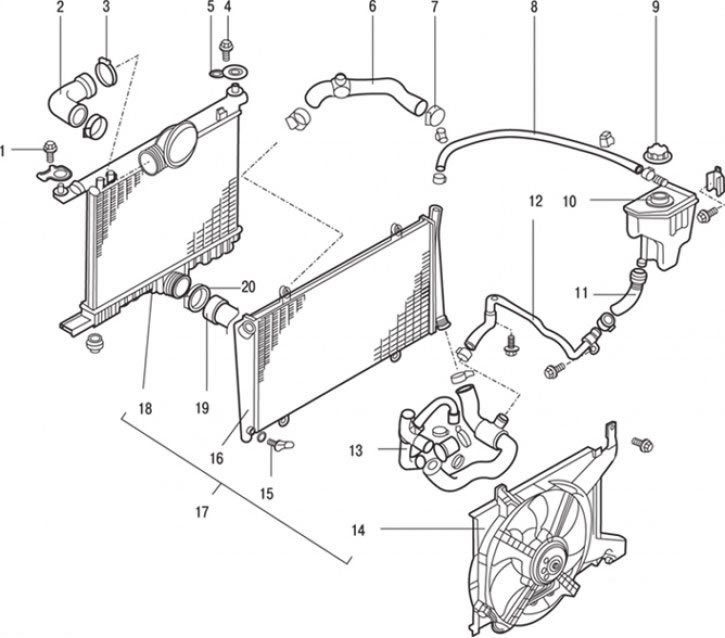

Рис. 6.17. Радиатор автомобилей с двигателями F9Q: 1 – верхняя опора радиатора (левая); 2 – воздушный шланг; 3 – хомут, 5,5 Н·м; 4 – болт, 25 Н·м; 5 – верхняя опора радиатора (правая); 6 – верхний шланг радиатора; 7 – хомут, 4,0 Н·м; 8 – шланг расширительного бачка; 9 – герметичная крышка расширительного бачка; 10 – расширительный бачок; 11 – шланг фильтра в сборе; 12 – трубка фильтра в сборе; 13 – нижний шланг радиатора; 14 – вентилятор радиатора в сборе; 15 – пробка сливного отверстия; 16 – радиатор в сборе; 17 – вентилятор радиатора, радиатор и промежуточный охладитель в сборе; 18 – промежуточный охладитель в сборе; 19 – соединение воздушного шланга; 20 – хомут, 4,5 Н·м
3. Отверните пробку 15 (рис. 6.17) сливного отверстия.
4. Снимите герметичную крышку 9 расширительного бачка.
5. Перед отсоединением шланга нанесите установочные метки на хомут и шланг.
6. Ослабьте хомут и отсоедините шланг 8 от радиатора к расширительному бачку.
7. Ослабьте хомут и отсоедините воздушный шланг 2.
8. Перед отсоединением шланга нанесите установочные метки на хомут и шланг.
9. Ослабьте хомут и отсоедините верхний шланг 6 радиатора.
10. Выверните болты и снимите расширительный бачок 10.
11. Ослабьте хомуты и отсоедините шланг 11 фильтра в сборе.
12. Ослабьте хомуты и отсоедините трубку 12 фильтра в сборе.
13. Перед отсоединением шланга нанесите установочные метки на хомут и шланг.
14. Ослабьте хомут и отсоедините нижний шланг 13 радиатора.
15. Ослабьте хомуты и отсоедините воздушный шланг 19.
16. Выверните болты и снимите верхнюю левую опору 1 радиатора.
17. Выверните болты и снимите верхнюю правую опору 5 радиатора.
18. Выверните болты и снимите вентилятор радиатора, радиатор и промежуточный охладитель в сборе 17.
19. Выверните болты и снимите вентилятор 14 радиатора в сборе.
20. Снимите радиатор 16 в сборе.
21. Снимите промежуточный охладитель 18 в сборе.
Проверка
1. Проверьте, что вентилятор радиатора с электрическим приводом вращается при подаче напряжения на выводы вентилятора.
2. Проверьте отсутствие посторонних шумов при вращении вентилятора с электрическим приводом.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Надевайте шланг на штуцер патрубка до упора.
2. Совместите нанесенные до разборки установочные метки на шлангах и хомутах радиатора и подсоедините шланги радиатора.
3. Залейте охлаждающую жидкость в систему охлаждения.
4. Установите воздушный фильтр.
