Двигатель SOНC
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите ремень привода газораспределительного механизма.

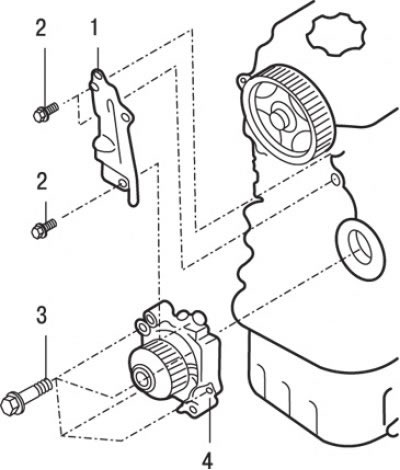

Рис. 6.7. Водяной насос двигателей SOНC: 1 – задняя крышка ремня привода газораспределительного механизма; 2 – болт, 10–12 Н·м; 3 – болт, 24 Н·м; 4 – водяной насос
3. Выверните болты и снимите заднюю крышку 1 (рис. 6.7) ремня привода газораспределительного механизма.
4. Выверните болты и снимите водяной насос 4.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

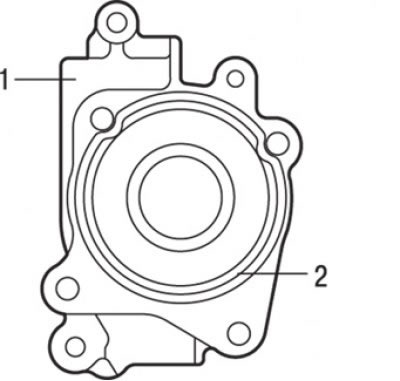

Рис. 6.8. Нанесение слоя герметика диаметром 2,4 мм на фланец насоса: 1 – водяной насос; 2 – слой герметика
Равномерно выдавливая герметик Mitsubishi Genuine Part №MD970389 из тюбика, нанесите его на фланец насоса так, чтобы не было ни излишка герметика, ни его пропусков (рис. 6.8).
1. Установите ремень привода газораспределительного механизма.
2. Залейте охлаждающую жидкость в систему охлаждения.
Двигатель DOНC
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите шкив распределительного вала выпускных клапанов.

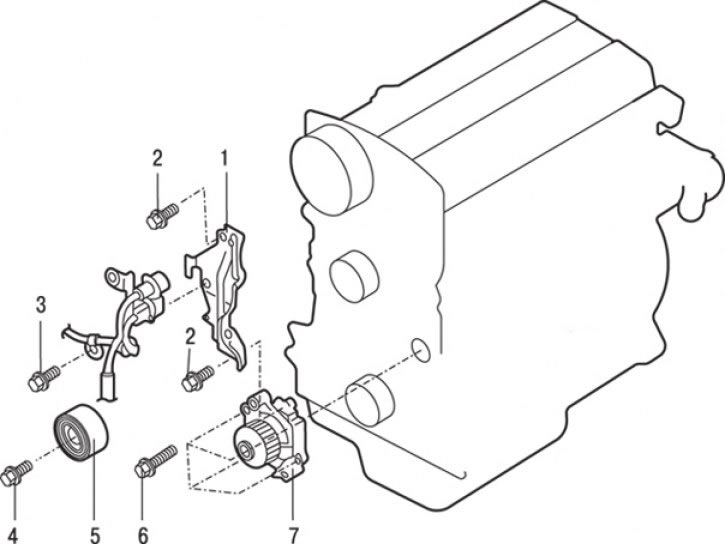

Рис. 6.9. Водяной насос двигателей DOНC: 1 – задний кожух ремня привода газораспределительного механизма; 2 – болты, 10–12 Н·м; 3 – болт фиксатора датчика положения распределительного вала, 10–12 Н·м; 4 – болт, 35 Н·м; 5 – холостой (направляющий) шкив/ролик; 6 – болт, 24 Н·м; 7 – водяной насос
3. Отверните болт и снимите холостой (направляющий) шкив/ролик 5 (рис. 6.9).
4. Выверните болт 3 фиксатора датчика положения распределительного вала.
5. Выверните болты и снимите задний кожух 1 ремня привода газораспределительного механизма.
6. Выверните болты и снимите водяной насос 7.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Равномерно выдавливая герметик Mitsubishi Genuine Part №MD970389 из тюбика, нанесите его на фланец насоса так, чтобы не было ни излишка герметика, ни его пропусков (см. рис. 6.8).
2. Установите шкив распределительного вала выпускных клапанов.
3. Залейте охлаждающую жидкость в систему охлаждения.
Двигатель F8QT
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите нижний задний кожух ремня привода газораспределительного механизма.

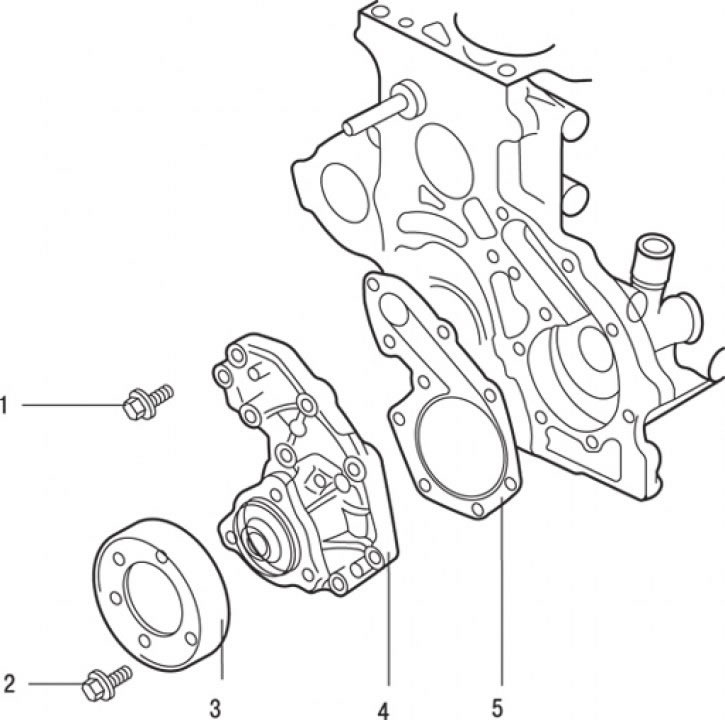

Рис. 6.10. Водяной насос двигателей F8QT: 1 – болт, 12,5 Н·м; 2 – болт, 20 Н·м; 3 – шкив водяного насоса; 4 – водяной насос; 5 – прокладка
3. Выверните болты и снимите шкив 3 (рис. 6.10) водяного насоса.
4. Выверните болты и снимите водяной насос 4 и прокладку 5.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Установите насос с новой прокладкой.
2. Установите нижний задний кожух ремня привода газораспределительного механизма.
3. Залейте охлаждающую жидкость в систему охлаждения.
Двигатель F9Q
Снятие
1. Слейте охлаждающую жидкость из системы охлаждения.
2. Снимите ремень привода газораспределительного механизма.

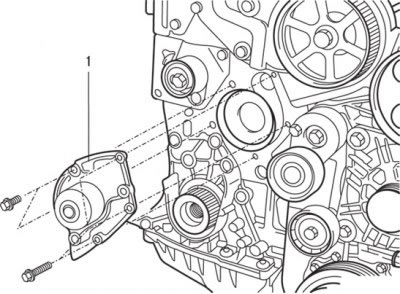

Рис. 6.11. Водяной насос (1) двигателей F9Q
3. Выверните болты и снимите водяной насос 1 (рис. 6.11) и прокладку.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

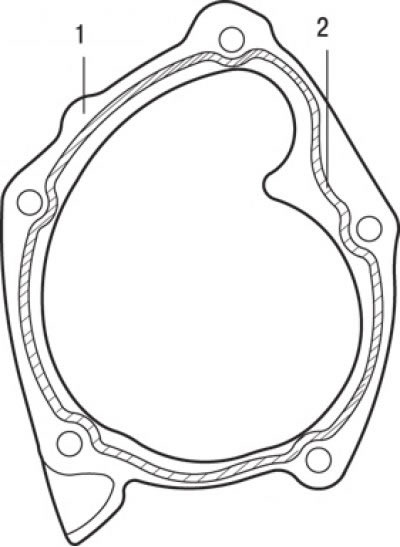

Рис. 6.12. Нанесение слоя герметика на фланец насоса: 1 – водяной насос; 2 – слой герметика
1. Равномерно выдавливая герметик Mitsubishi Genuine Part №MD970389 из тюбика, нанесите его на насос так, чтобы не было ни излишка герметика, ни его пропусков (рис. 6.12).
2. Установите ремень привода газораспределительного механизма.
3. Залейте охлаждающую жидкость в систему охлаждения.
