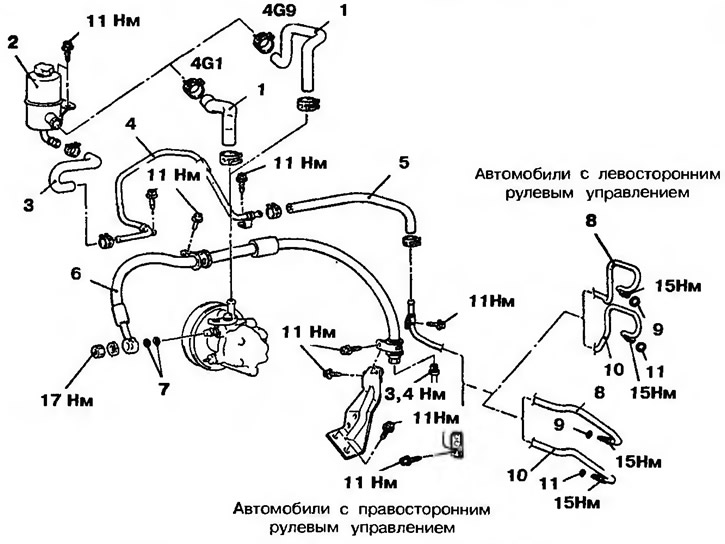

Рис. 13.22. Трубопроводы рулевого управления: 1 - Заборный трубопровод; 2 - Бачок; 3, 4, 5, 8 - Сливные трубопроводы; 6, 10 - Нагнетающие трубопроводы; 7, 9, 11 - Уплотнительные кольца
