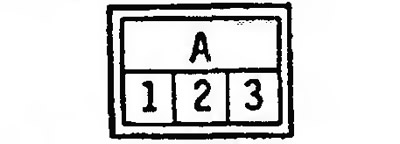

Рис. 15.18. Разъем проводки блока управления компрессором кондиционера
Таблица 15.7. Проверка блока управления компрессором кондиционера
| Клемма | Проверяемая деталь | Условие проверки | Напряжение на клемме |
| 1 | Выход от блока управления к реле компрессора кондиционера | Реле кондиционера: Выкл | Напряжение аккумулятора |
| Реле кондиционера: Вкл | 0 В | ||
| 2 | Вход от переключателя кондиционера к блоку управления | Реле кондиционера: Выкл | 0 В |
| Реле кондиционера: Вкл | Напряжение аккумулятора | ||
| 3 | Соединение на «массу» | Всегда | 0 В |
