L200 4 (2005-2014, дизель)

Проверка и регулировка натяжения клинового ремня привода компрессора кондиционера

  • Главная
  • Л200
  • 4 (2005-2014, дизель)
  • Общая информация
  • Техническое обслуживание
0

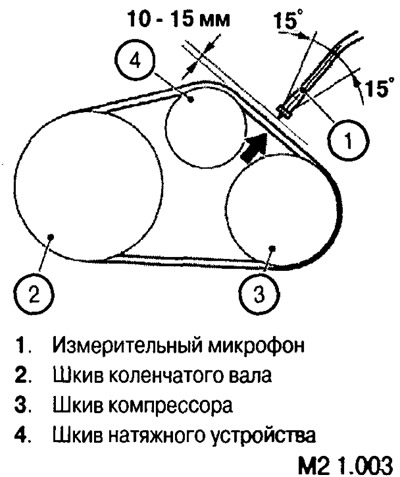

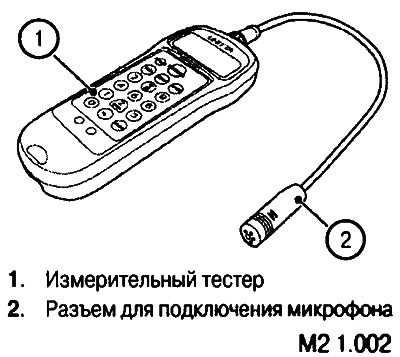

Проверка натяжения ремня по частоте вибрации с использованием тестера-частотомера и измерительного микрофона.

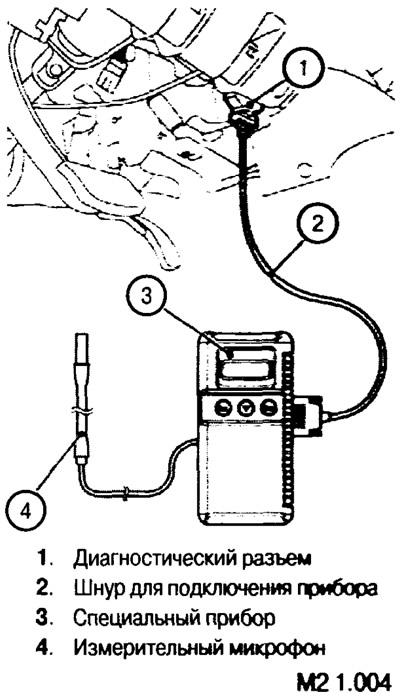

Проверка натяжения ремня по частоте вибрации с подключением специального прибора к диагностическому разъему автомобиля.

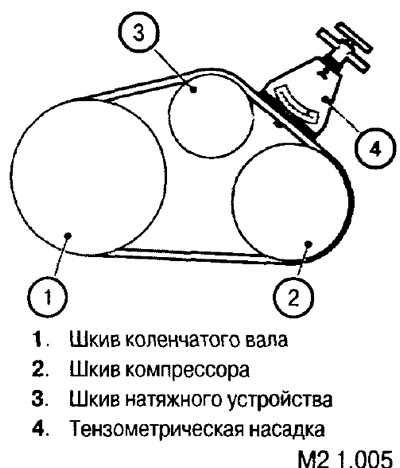

Проверка натяжения ремня с использованием тензометрической насадки





Стандартные значения натяжения ремня



Измеряемый и регулируемый параметрПри проверке и регулировке ремняПри установке нового ремня
Частота собственных колебаний ремня222,5-251,0 Гц259,8-300,0 Гц
Усилие натяжения363-462 Н495-660 Н
Прогиб при нажатии с усилием 100 Н6,8-8,0 мм5,1-6,4 мм



Проверка натяжения ремня по прогибу

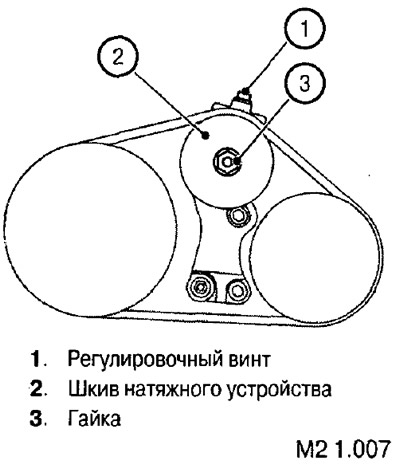

Если натяжение ремня не соответствует приведенным значениям, произведите его натяжение вращением регулировочного винта, предварительно ослабив гайку шкива натяжного устройства.

После регулировки затяните гайку и, провернув коленчатый вал по часовой стрелке 1 или 2 раза, вновь проверьте и при необходимости откорректируйте величину натяжения.
