2. Снимите стекло двери (раздел 14).
Замок двери
3. Отсоедините тягу безопасности и тягу управления замком через технологическое отверстие в двери (см. иллюстрации).

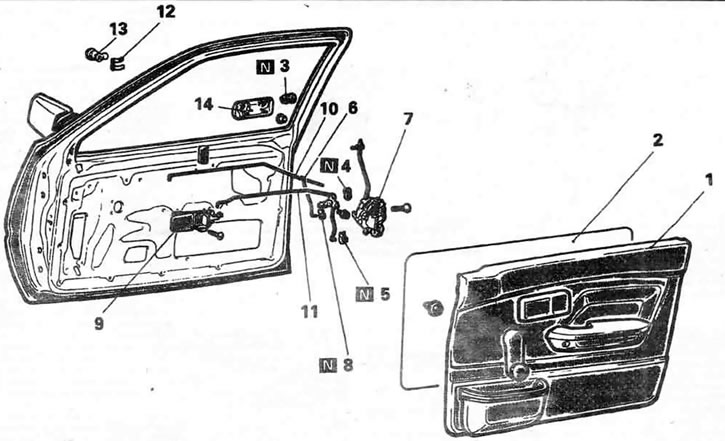

13.3а. Детали типового механизма управления замком с отклоняемой ручкой. 1. Отделочная панель, 2. Кожух технологического отверстия двери, 3. Защелкивающийся соединитель тяги. 4. Зажим тяги, 5. Зажим тяги, 6. Наружная тяга замка, 7. Защелка, 8. Зажим тяги, 9. внутренняя ручка двери, 10. внутренняя тяга замка, 11. Тяга внутренней ручки, 12. Фиксирующий зажим цилиндра замка, 13. Цилиндр замка, 14. Наружная ручка замка

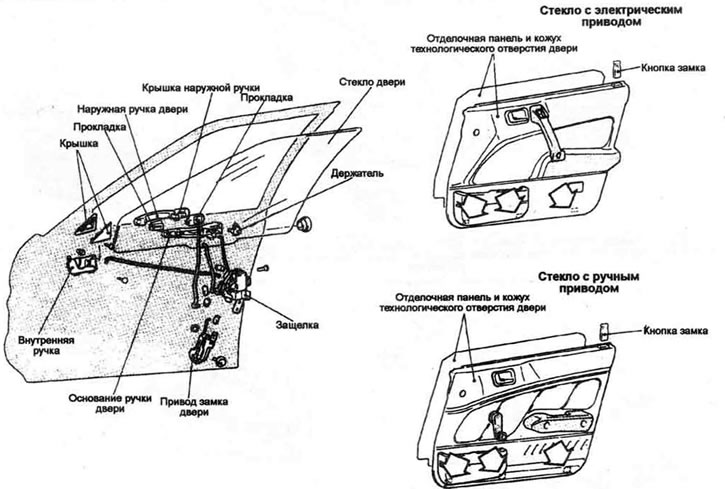

13.3b. Детали типового механизма управления замком с задвигаемой ручкой
4. Отвинтите три винта крепления защелки замка, которые расположены в торце двери. Снимите замок двери.
5. Установку производите в обратной последовательности.
Цилиндровый механизм замка
6. Отсоедините тягу управления от цилиндра замка (см. иллюстрацию).

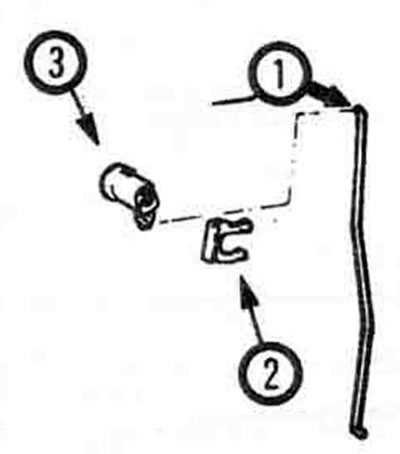

13.6. Отсоедините тягу (1) от цилиндра замка, затем с помощью плоскогубцев снимите фиксирующий зажим (2) с цилиндра замка (3)
7. С помощью плоскогубцев снимите зажим и извлеките цилиндровый механизм замка из двери (см. иллюстрацию 13.6).
8. Установку производите в обратной последовательности.
Внутренняя ручка
9. Отвинтите винты крепления (см. иллюстрации 13.3а и 13.3b).
10. Вращая ручку, отсоедините ее от двери.
11. Установку производите з обратной последовательности. Перед затяжкой винтов крепления на моделях Precis 1988 и 1989 годов отрегулируйте положение ручки так, чтобы ход ручки составлял примерно 48° (см. иллюстрацию). На всех других моделях после установки ручка должна иметь свободный ход примерно 10 мм. Если регулировка рычажного механизма не предусмотрена, свободный ход можно отрегулировать изменением положения ручки перед затяжкой винтов (см. иллюстрацию).

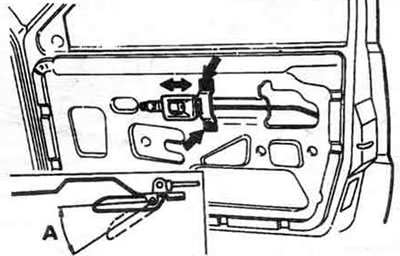

13.11а. На моделях Precis 1988 и 1989 годов перед затяжкой болтов отрегулируйте положение ручки так, чтобы ее полный ход был равен 48° (размер А)

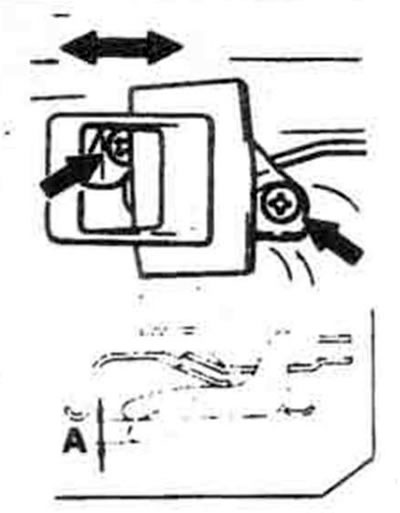

13.11b. Для регулировки свободного хода ослабьте винты и переместите ручку
Наружная ручка
12. Отсоедините тягу(ги) управления от ручки.
13. Отвинтите гайки с внутренней стороны двери и отсоедините ручку от двери.
14. Установку производите в обратной последовательности. Проверьте свободный ход ручки и, при необходимости, отрегулируйте его (см. иллюстрацию).
13.14. Для регулировки свободного хода наружных ручек отсоедините тягу (она крепится к рычагу защелкой)
