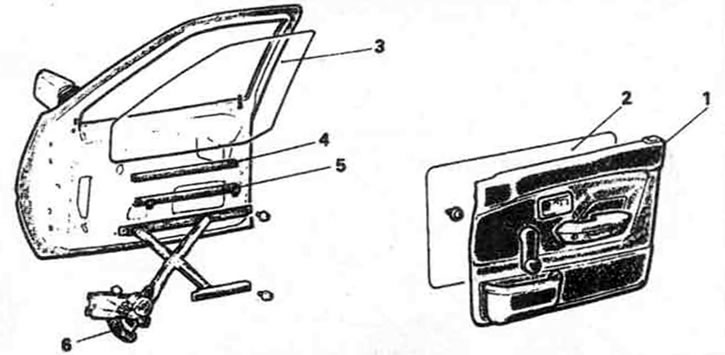

14.1а. Типовые детали стекла передней двери ранних моделей. 1. Декоративная панель, 2. Кожух технологического отверстия, 3. Стекло, 4. Накладка, 5. Обойма стекла, 6. Регулятор

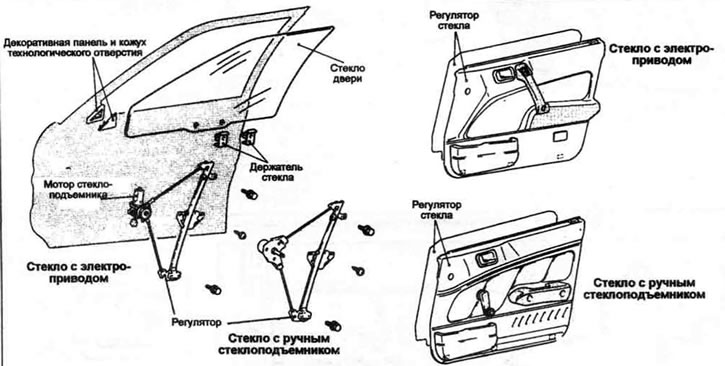

14.1b. Типовые детали стекла передней двери поздних моделей
2. Опустите стекло.
3. На некоторых задних дверях необходимо отвинтить винты крепления и снять направляющую и разделительную планки с двери, после чего извлечь стекло в сборе (см. иллюстрацию 14.1с).
4. На всех моделях нанесите чертилкой или краской установочные метки на два болта крепления стекла к направляющей и отвинтите их.
5. На некоторых передних дверях может быть необходимо извлечь декоративные вставки, установленные в верхней части двери (см. иллюстрацию). Снимите стекло, наклонив его для извлечения из направляющих стоек и сдвинув его вверх (см. иллюстрацию).

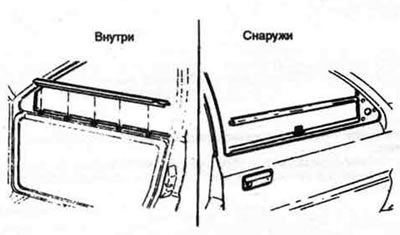

14.5а. На некоторых передних дверях перед снятием стекла необходимо извлечь декоративные вставки

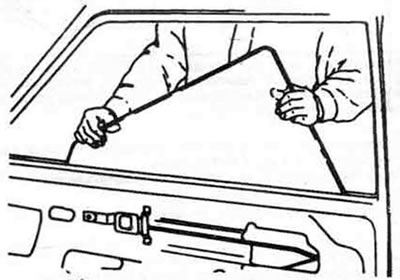

14.5b. Разверните стекло как показано и извлеките его из проема
6. При необходимости отвинтите болты крепления стеклоподъемника и извлеките его через отверстие в двери.
7. Установку производите в обратной последовательности. Если стекло необходимо извлечь их обоймы, измерьте расстояние от задней кромки стекла до отверстия болта обоймы, чтобы установить новое стекло в такое же положение (см. иллюстрацию).

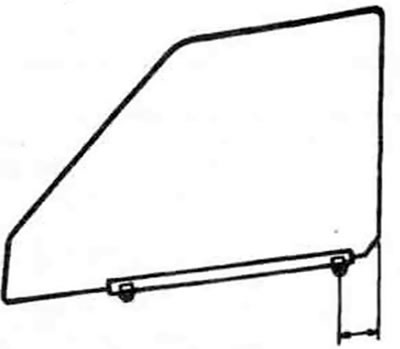

14.7. Перед извлечением стекла из обоймы измерьте расстояние от задней кромки стекла до отверстия обоймы, чтобы новое стекло можно было установить в такое же положение
8. При необходимости, для регулировки положения стекла ослабьте винты крепления и переместите стекло в нужное положение, после чего затяните винты.
