Выключатель (замок) зажигания

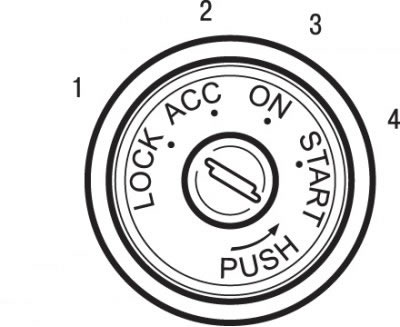

Ключ в выключателе (замке) зажигания может занимать следующие положения (рис. 1.37):

• 1 - двигатель выключен, рулевое колесо заблокировано. Ключ зажигания можно вставить и вынуть только в этом положении;
• 2 - двигатель выключен, можно включить радиоприемник, прикуриватель и т.п.;
• 3 - двигатель работает, могут быть включены все электрические системы;
• 4 - работает стартер. После пуска двигателя отпустите ключ и он автоматически вернется в положение «ON» («ВКЛ.»).

Если на автомобиле установлена механическая коробка передач, то, для того чтобы вынуть ключ из выключателя зажигания, поверните его в положение «АСС» («Дополнительное оборудование»), затем нажмите на ключ, пока он не повернется в положение «LOCK» («Блокировка»), после чего выньте его. Если на автомобиле установлена автоматическая коробка передач, вынуть ключ из выключателя зажигания можно, если сначала установить рычаг селектора коробки передач в положение «Р» («Стоянка»), затем повернить ключ в положение «LOCK» («Блокировка»).

Пуск двигателя автомобилей с дизельными двигателями

1. Вставьте ключ в выключатель приборов и стартера и пристегните ремень безопасности.


2. Поднимите рычаг стояночного тормоза.

3. Нажмите и удерживайте нажатой педаль тормоза.

4. Установите рычаг переключения передач в нейтральное положение «N».

5. Нажмите полностью педаль сцепления.

6. Поверните ключ в положение «ON» («ВКЛ.»). Контрольная лампа системы облегчения пуска двигателя (свечей накаливания) сначала загорится желтым светом, а затем через некоторое время выключится, что свидетельствует о завершении нагрева свечей накаливания.

7. Поверните ключ в положение «START» («Стартер»), не нажимая на педаль акселератора, и отпустите ключ, когда двигатель пустится.

При холодном двигателе контрольная лампа системы облегчения пуска двигателя (свечей накаливания) горит более продолжительное время.

Если двигатель не пускается примерно 5 с после выключения контрольной лампы системы облегчения пуска двигателя (свечей накаливания) дизельного двигателя, верните ключ в положение «LOCK» («Блокировка»). Затем поверните ключ в положение «ON» («ВКЛ.») для повторного нагрева свечей накаливания.

На прогретом двигателе контрольная лампа системы облегчения пуска двигателя (свечей накаливания) не включается, даже если ключ находится в положении «ON» («ВКЛ»). Пустите двигатель, повернув вправо ключ в выключателе приборов и стартера в положение «START» («Стартер»).
