Типовая электросхема цепи стоп-сигналов (Mitsubishi Galant 5)

0

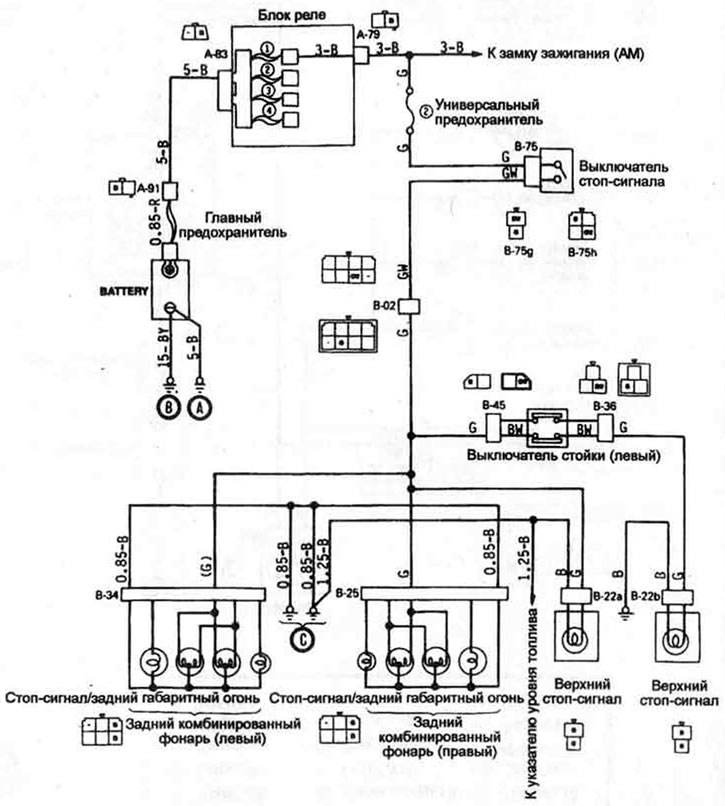

Типовая электросхема цепи стоп-сигналов

Цветовая маркировка проводов

B	Черный	Вr	Коричневый	G	Зеленый
Gr	Серый	L	Голубой	Lg	Светло-зеленый
Ll	Светло-голубой	О	Оранжевый	Р	Розовый
R	Красный	Y	Желтый	W	Белый

[Оригинал материала на веб-сайте MitsubishiMan.ru]

Эта статья доступна на: английском, болгарском, белорусском, украинском, сербском, хорватском, румынском, польском, словацком, венгерском

Данная статья была проверена: Владимир Глазунов
