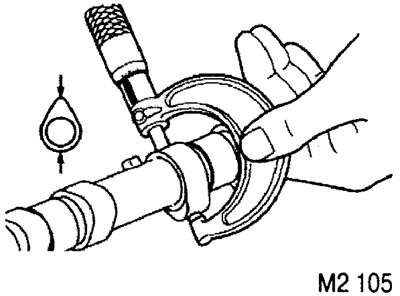

Размеры кулачков распределительных валов
Стандартное значение, мм:
- распределительный вал впускных клапанов: 35,47;
- распределительный вал выпускных клапанов: 35,41.
Предельно допустимое значение, мм:
- распределительный вал впускных клапанов: 34,97;
- распределительный вал выпускных клапанов: 34,91.
Зазоры клапанов

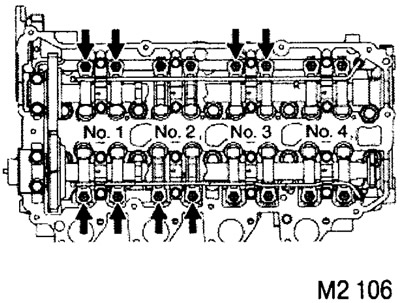

Регулировка зазоров производится на холодном двигателе в два приема. Первое измерение и регулировка зазоров производится при установке поршня первого цилиндра в положении ВМТ.

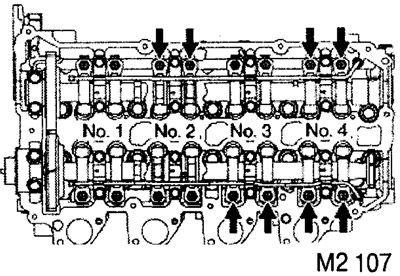

Второе измерение и регулировка зазоров производятся при повороте коленчатого вала на 360°, при этом в положении ВМТ находится поршень четвертого цилиндра.
Зазор впускных клапанов: 0,09 мм.
Зазор выпускных клапанов: 0,14 мм.

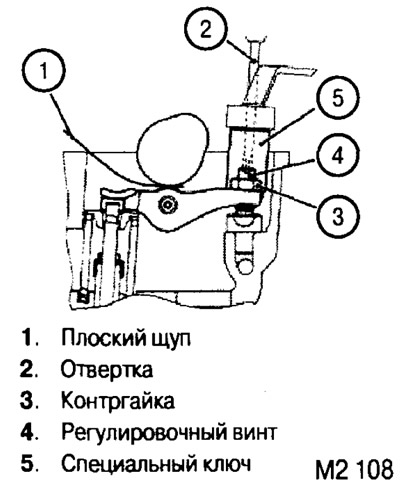

Момент затяжки контргайки: 15±3 Нм.
Более подробно процедура регулировки описана в разделе «Техобслуживание».
