Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите отделку порога боковой двери.
- б) Снимите переднюю боковую отделку салона.
- в) Снимите нижнюю часть отделки центральной стойки.
- г) Снимите отделку боковой двери.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие направляющего желобка и уплотнителя боковой двери".

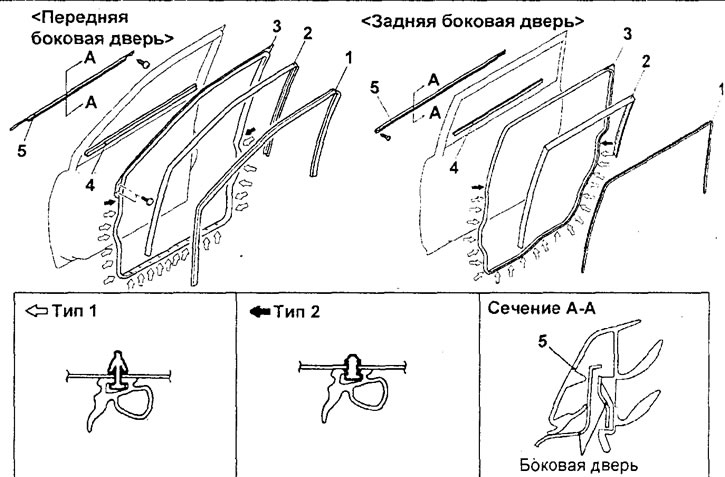

Снятие направляющего желобка и уплотнителя боковой двери. 1 - внутренний уплотнитель боковой двери; 2 - направляющий желобок стекла боковой двери; 3 - наружный уплотнитель проема боковой двери (снимите центральную направляющую стекла задней боковой двери); 4 - внутренний уплотнитель стекла боковой двери (снимите боковое зеркало заднего вида и стекло боковой двери); 5 - молдинг окна боковой двери.
Примечание: стрелками указаны места расположения фиксаторов Будьте внимательны, для крепления элементов используются два различных типа фиксаторов.
− При снятии деталей обратите внимание на снятие наружного уплотнителя проема боковой двери.

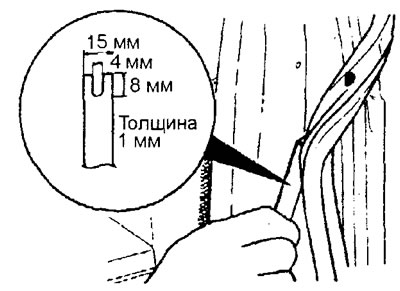

Для снятия наружного уплотнителя боковой двери используйте инструмент, специально изготовленный по размерам, указанным на рисунке.
Материал основан на данных сайта: www.MitsubishiMan.ru
− Установка деталей осуществляется в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Установите отделку боковой двери.
- б) Установите нижнюю часть отделки центральной стойки.
- в) Установите переднюю боковую отделку салона.
- г) Установите отделку порога боковой двери.
