Снятие и установка
− Перед началом снятия деталей снимите отделку порога багажника.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие крышки багажника".

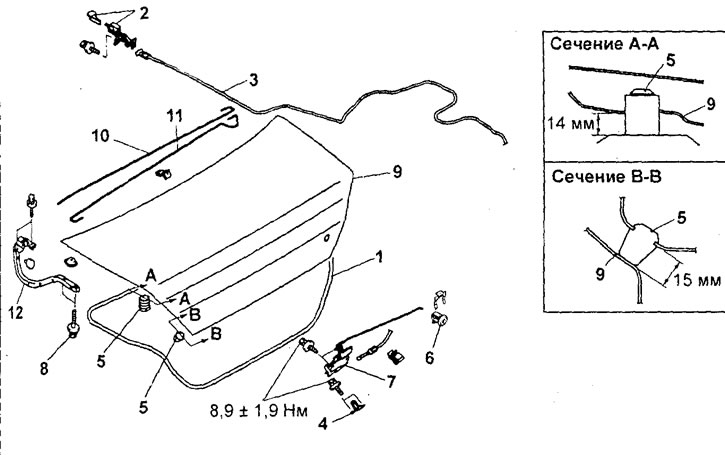

Снятие крышки багажника. 1 - уплотнитель крышки багажника (снимите боковую отделку багажника (левую), заднее сиденье, нижнюю отделку центральной стойки, переднюю боковую отделку и упор педали акселератора), 2 - рычаг привода замка крышки багажника, 3 - тяга замка крышки багажника, 4 - фиксатор замка крышки багажника, 5 - буфер, 6 - личинка замка крышки багажника, 7 - замок крышки багажника в сборе, 8 - болт крепления крышки багажника, 9 - крышка багажника в сборе, 10 - торсион крышки багажника (правый), 11 - торсион крышки багажника (левый), 12 - петля крышки багажника.
− При снятии деталей обратите внимание на операцию снятия торсиона крышки багажника:

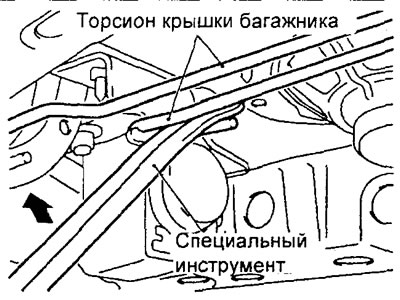

Установите специальный инструмент в месте соединения торсиона, как показано на рисунке, и, толкая инструмент вверх, выньте торсион с одной стороны.
Примечание: будьте внимательны при снятии торсионов, левый и правый торсионы пересекаются в центре проема, поэтому сначала необходимо снять торсион, ближайший к Вам, в пересекающейся части.
Внимание: специальный инструмент необходимо надежно надеть на торсион, в противном случае, он может выскочить из паза и повредить детали кузова.
− Установка деталей осуществляется в порядке, обратном снятию.
− При установке деталей обратите внимание на следующие операции:
1. Установка уплотнителя крышки багажника.

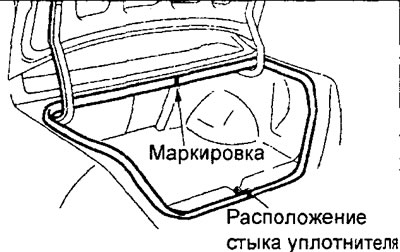

Установите уплотнитель таким образом, чтобы маркировка и стык уплотнителя были расположены, как показано на рисунке.
2. Установка торсиона крышки багажника (левого).

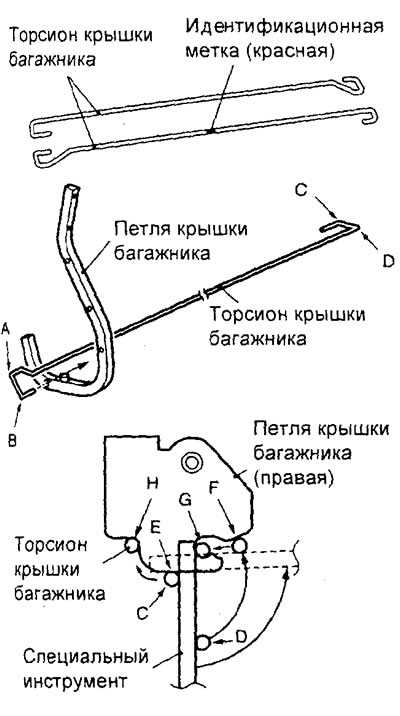

Примечание: правый торсион крышки багажника имеет идентификационную метку (красную).
а) Установите конец "А" торсиона крышки багажника в установочное отверстие "В".
б) Установите конец "С" торсиона крышки багажника в положение "Е".
в) При помощи специального инструмента переместите конец "D" торсиона крышки багажника из положения "F" петли багажника в положение "G". При этом конец "С" торсиона крышки багажника переместится в положение "Н" петли багажника.
3. Установка торсиона крышки багажника (правого).
Установка правого торсиона крышки багажника производится аналогично установке левого торсиона крышки багажника.
− После завершения установки деталей выполните следующие операции:
- а) Установите отделку порога багажника.
- б) Выполните регулировку положения крышки багажника.

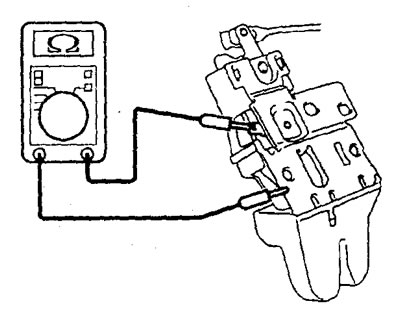

Проверка выключателя блокировки замка крышки багажника
1. Проверьте, что цепь разомкнута между выводами "1" и"2" (масса), когда рычаг находится в положении "ЗАБЛОКИРОВАНО".
2. Проверьте, что цепь замкнута между выводами "1" и"2"(масса), когда рычаг находится в положении "РАЗБЛОКИРОВАНО" (сопротивление менее 2 Ом).
