Снятие и установка
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите отделку боковой двери.
- б) Снимите водонепроницаемую пленку боковой двери.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие замка и ручки боковой двери".

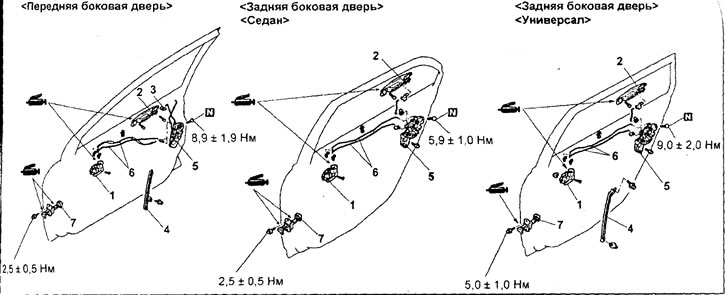

Снятие замка и ручки боковой двери. 1 - внутренняя ручка открытия боковой двери (снимите водонепроницаемую пленку боковой двери); 2 - наружная ручка боковой двери; 3 - личинка замка боковой двери; 4 - задняя нижняя направляющая стекла боковой двери; 5 - замок боковой двери в сборе; 6 - тяга ручки в сборе; 7 - ограничитель открытия боковой двери.
− Установка деталей осуществляете в порядке, обратном снятию.
− При установке деталей обратите внимание на следующие операции:
1. Установка ограничителя открытия боковой двери.

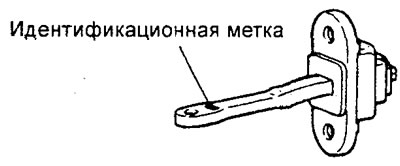

Установите ограничитель открытия боковой-двери так, чтобы идентификационная метка была расположена сверху.

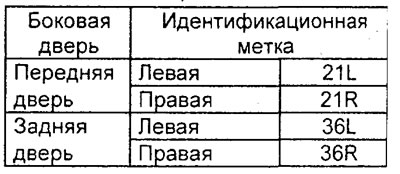

Таблица идентификационных меток.
2. Установка задней нижней направляющей стекла боковой двери.
Надежно вставьте заднюю нижнюю направляющую стекла в заднюю направляющую стекла боковой двери.
3. Установка внутренней ручки открытия боковой двери.

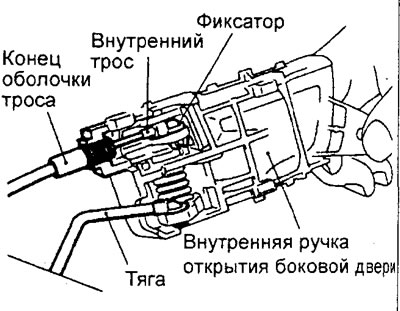

а) Для установки внутреннего троса выполните следующие операции:
- - Закрепите конец внутреннего троса на внутренней ручке с помощью фиксатора.
- - Установите кнопку блокировки замка боковой двери в положение "заблокировано".
- - Надежно закрепите конец оболочки троса на внутренней ручке открытия боковой двери.
- - Установите фиксатор на внутренний трос.
б) Установите тягу блокировки замка боковой двери во внутреннюю ручку открытия боковой двери.
в) Установите внутреннюю ручку открытия боковой двери на дверь.
− После завершения установки деталей выполните следующие операции:
- а) Выполните проверку хода внутренней и наружной ручек боковой двери.
- б) Установите водонепроницаемую пленку боковой двери.
- в) Установите отделку боковой двери.
Проверка (модели с центральным замком)

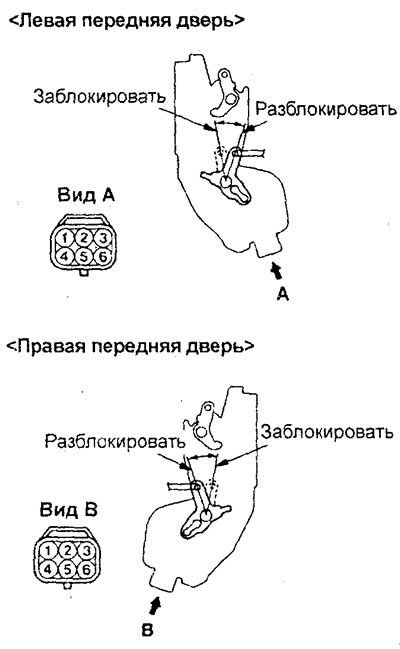

1. (Левая передняя дверь) Проверка привода блокировки замка передней боковой двери.
а) Установите тягу блокировки замка боковой двери (передней левой) в положение "ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "4" разъема и проверьте, что рычаг привода блокировки перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод "6" разъема соединен с "массой".
б) Установите тягу блокировки замка боковой двери в положение "РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "6" разъема и проверьте, что рычаг привода блокировки перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод "4" разъема соединен с "массой".
2. (Правая передняя дверь) Проверка привода блокировки замка передней боковой двери.
а) Установите тягу блокировки замка боковой двери (передней правой) в положение "ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "6" разъема и проверьте, что рычаг привода блокировки перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод "4" разъема соединен с "массой".
б) Установите тягу блокировки замка боковой двери в положение "РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "4" разъема и проверьте, что рычаг привода блокировки перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод "6" разъема соединен с "массой".
в) Проверьте наличие замкнутой цепи между выводами "2" и "3" разъема. когда замок находится в положении "РАЗБЛОКИРОВАНО".
г) Проверьте наличие замкнутой цепи между выводами "1" и "3" разъема, когда замок находится в положении "ЗАБЛОКИРОВАНО".

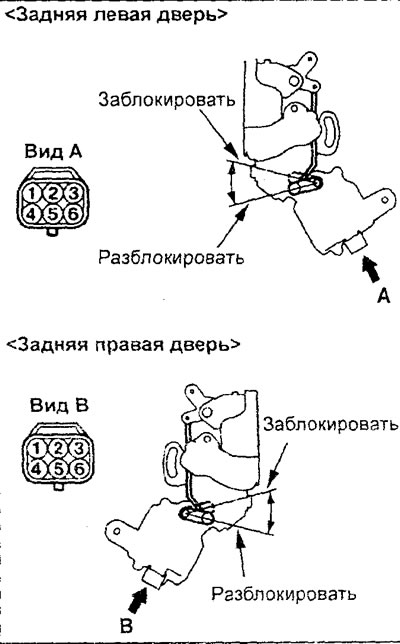

3. (Правая задняя дверь) Проверка привода блокировки замка задней боковой двери.
а) Установите тягу блокировки замка боковой двери в положение "ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "3" разъема и проверьте, что рычаг привода блокировки перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод "2" разъема соединен с "массой".
б) Установите тягу блокировки замка боковой двери в положение "РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "2" разъема и проверьте, что рычаг привода блокировки перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод "3" разъема соединен с "массой".
4. (Левая задняя дверь) Проверка привода блокировки замка задней боковой двери.
а) Установите тягу блокировки замка боковой двери в положение "ЗАБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "3" разъема и проверьте, что рычаг привода блокировки перемещается в положение "РАЗБЛОКИРОВАНО", когда вывод "2" разъема соединен с "массой".
б) Установите тягу блокировки замка боковой двери в положение "РАЗБЛОКИРОВАНО", подайте напряжение аккумуляторной батареи на вывод "2" разъема и проверьте, что рычаг привода блокировки перемещается в положение "ЗАБЛОКИРОВАНО", когда вывод "3" разъема соединен с "массой".
