Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие отделки боковой двери и водонепроницаемой пленки".

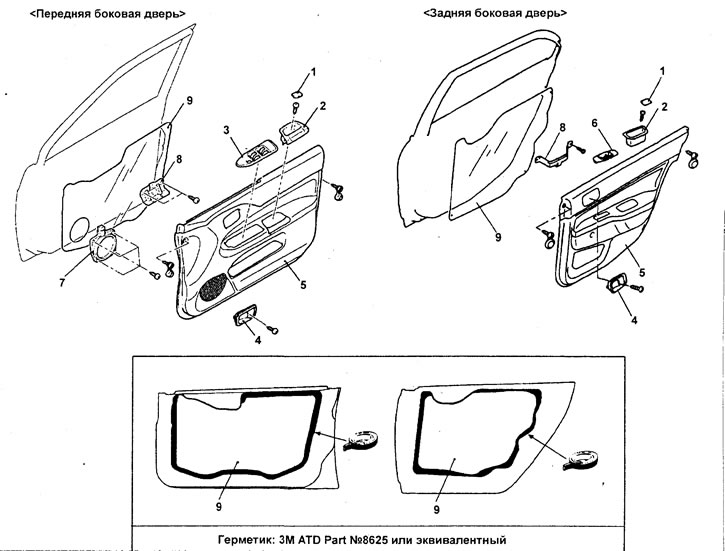

Снятие отделки боковой двери и водонепроницаемой пленки. 1 - крышка; 2 - ручка закрытия боковой двери; 3 - главная панель управления стеклоподъемниками в сборе; 4 - внутренняя ручка открытия боковой двери; 5 - отделка боковой двери; 6 - панель управления стеклоподъемником боковой двери в сборе; 7 - динамик; 8 - кронштейн крепления панели управления стеклоподъемниками; 9 - водонепроницаемая пленка.
− При снятии деталей обратите внимание на операцию снятия внутренней ручки открытия боковой двери:

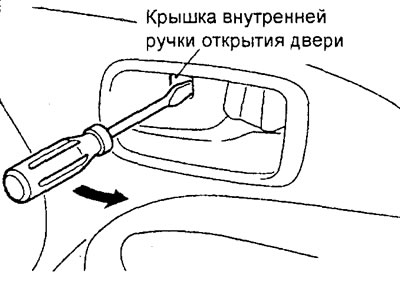

а) При помощи специального инструмента откройте крышку внутренней ручки открытия боковой двери и при помощи плоской отвертки выверните винт крепления внутренней ручки открытия боковой двери.

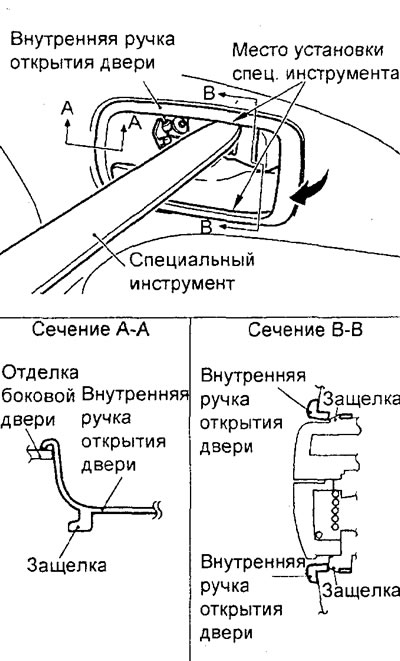

б) Установите специальный инструмент в место, указанное на рисунке и освободите верхнюю защелку ручки.
в) Отсоедините нижнюю защелку таким же образом, как и верхнюю.
г) При помощи специального инструмента снимите внутреннюю ручку открытия боковой двери в направлении, указанном на рисунке стрелкой.
− Установка деталей осуществляется в порядке, обратном снятию.
Проверка переключателя стеклоподъемника

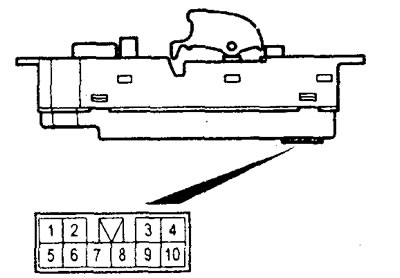

1. Проверьте состояние цепи между выводами разъема при различных положениях главного переключателя по приведенной таблице.

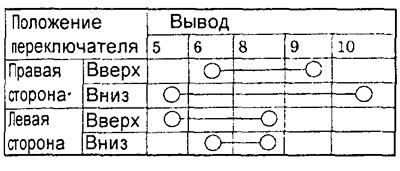

Таблица проверки главного переключателя стеклоподъемника.

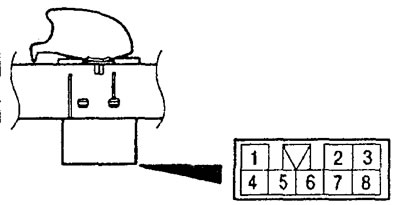

2. (Седан) Проверьте вспомогательный переключатель стеклоподъемника при его различных положениях по приведенной таблице.

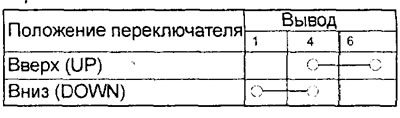

Таблица проверки вспомогательного переключателя стеклоподъемника.

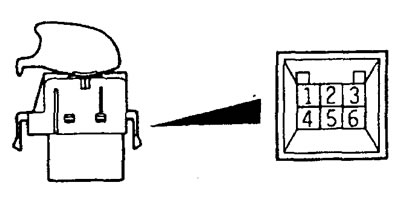

3. (Универсал) Проверка вспомогательного переключателя стеклоподъемника.
а) Проверьте, что цепь замкнута между выводами "2" и "6" разъема, когда переключатель находится в положении "ВВЕРХ".'
б) Проверьте, что цепь замкнута между выводами "2" и "3" разъема, когда переключатель в находится положении "ВНИЗ".
