Снятие
− Перед началом снятия деталей выполните следующие операции:
- а) Снимите накладки стеклоочистителей лобового стекла.
- б) Снимите отделку передних стоек,
- в) Снимите отделку потолка.
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие лобового стекла".
Снятие лобового стекла. 1 - лобовое стекло, 2 - верхний молдинг лобового стекла, 3 - боковой молдинг лобового стекла, 4 - стопор, 5 - накладка.
− При снятии деталей обратите внимание на операцию снятия лобового стекла:
- а) Для защиты лакокрасочного покрытия кузова от царапин и повреждений, закройте тканевой защитной лентой поверхности кузова вокруг лобового стекла.
- б) Срежьте молдинг лобового стекла с помощью ножа.
- в) С помощью острого тонкого сверла просверлите отверстие в слое клея.

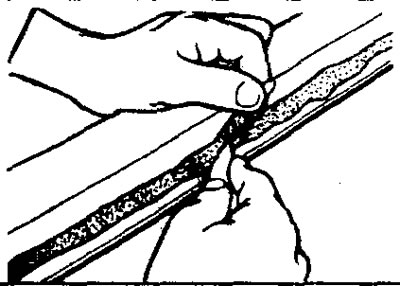

г) Проденьте сквозь это отверстие стальную струну.
д) Пользуясь стальной струной как ножовкой, пропилите слой клея по всему периметру стекла.
Внимание: не допускайте касания стальной струной края лобового стекла.
е) Нанесите установочные метки на проеме кузова и лобовом стекле.

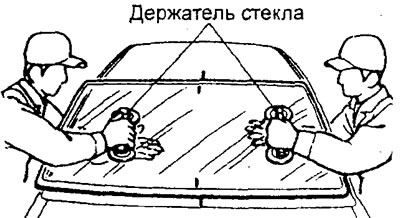

ж) С помощью специального инструмента снимите лобовое стекло.
з) С помощью ножа удалите остатки старого клея по всему периметру проема кузова до толщины не более 2 мм.
и) Обработайте шкуркой кромки отбортовки проема кузова, чтобы удалить острые заусенцы.
Внимание:
- Будьте осторожны, не удаляйте старого клея больше, чем это необходимо.
- Будьте осторожны, чтобы не повредить ножом окрашенные поверхности кузова; в случае повреждения произведите подкраску краской из ремонтного комплекта или обработайте антикоррозийным составом.
к) При установке бывшего в эксплуатации лобового стекла полностью очистите его поверхность от остатков старого клея и промойте ее изопропиловым спиртом.
л) Таким же образом очистите поверхности проема кузова.
Внимание: просушите очищенные поверхности в течение 3 минут или дольше и только затем приступайте к последующим операциям. Не прикасайтесь к очищенным поверхностям.
Установка
− Установка деталей осуществляется в порядке, обратном снятию.
* При установке деталей обратите внимание на операцию по установке лобового стекла, молдингов, стопора и накладки.
а) При замене лобового стекла временно приложите его к проему кузова и нанесите установочные метки на стекло и кузов.
б) Очистите (обезжирьте) изопропиловым спиртом край с внутренней стороны лобового стекла и отбортовку проема кузова.
в) Намочите губку в грунтовке и нанесите грунтовку равномерным слоем на стекло и проем кузова в местах, указанных на рисунке "Снятие лобового стекла".
г) После нанесения грунтовки просушите поверхность в течение 3 - 30 минут.
Внимание:
- Гоунт упрочняет клеевое соединение, поэтому необходимо нанести его равномерно тонким слоем по всему периметру. Однако имейте в виду, что слишком толстый слой грунта приведет к ослаблению клеевого соединения.
- Не прикасайтесь к загрунтованным поверхностям.
д) Установите накладку стекла и убедитесь в плотности прилегания накладки к внутренней поверхности стекла и отсутствии изгибов. Установите стопор и накладку стекла на лобовое стекло, как показано на рисунке "Расположение стопоров лобового стекла и накладок".

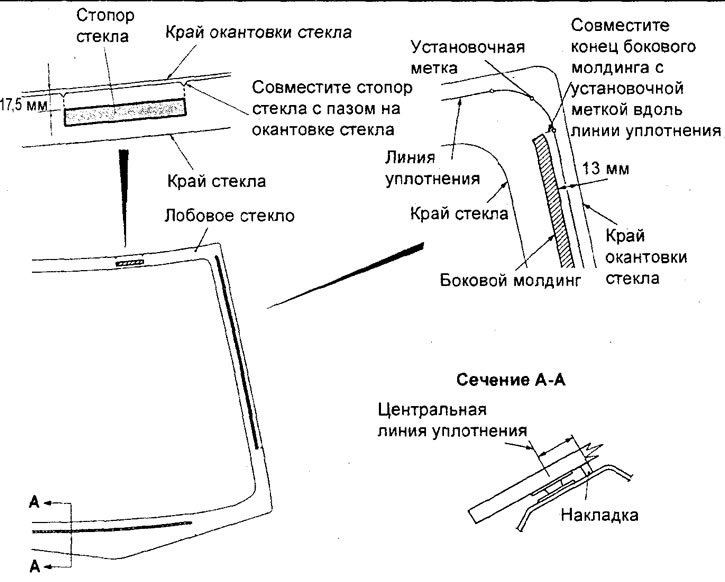

Расположение фиксаторов стекла и накладок.
е) Установите молдинги лобового стекла на лобовое стекло.
ж) В течение 30 минут после нанесения грунтовки наполните клеем емкость пистолета для герметика и равномерно нанесите слой клея по всему периметру стекла.
Примечание: для облегчения нанесения клея обрежьте носик наконечника тюбика в форме буквы "V".
з) После нанесения клея совместите установочные метки на стекле и проеме кузова (слегка прижмите стекло равномерно по всему периметру для полного приклеивания).
и) Удалите шпателем излишки выдавленного клея и протрите поверхность изопропиловым спиртом.
к) После завершения данной операции (после установки лобового стекла) постарайтесь не перемещать автомобиль, пока клей не затвердеет.
л) После прикрепления лобового стекла к кузову автомобиля подождите 30 минут или больше и затем проведите проверку герметичности клеевого соединения.
Внимание:
- - Не перемещайте автомобиль с места без крайней необходимости. Если необходимо перемещение автомобиля с места, то это следует сделать осторожно.
- - При проверке герметичности клеевого соединения не пережимайте наконечник шланга для создания сильной струи воды.
− После завершения установки деталей выполните следующие операции:
а) Установите отделку потолка.
б) Установите отделку передних стоек.
в) Установите накладки стеклоочистителей лобового стекла.
