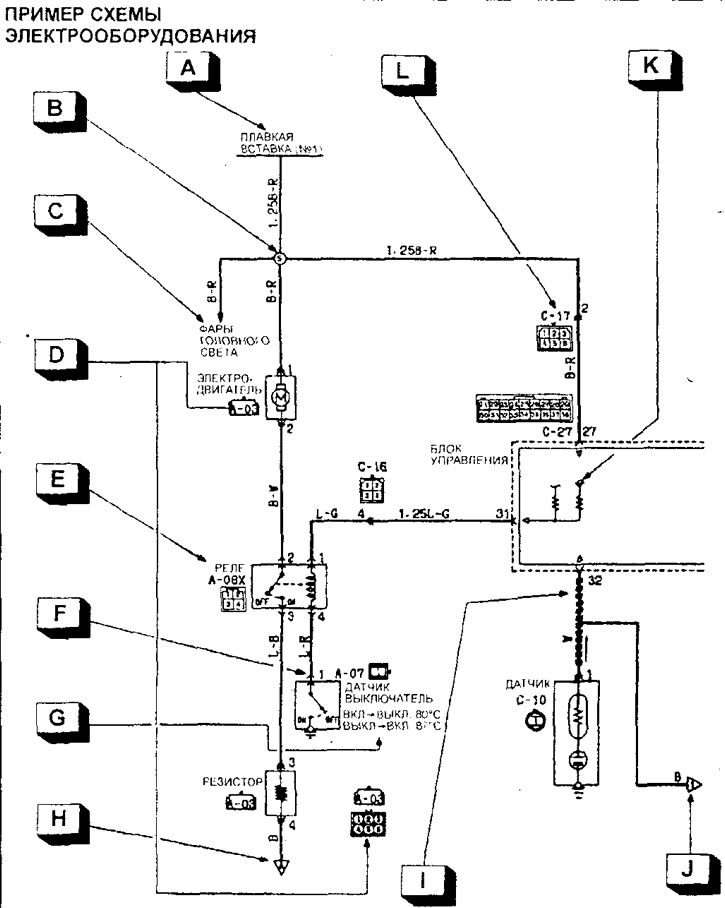

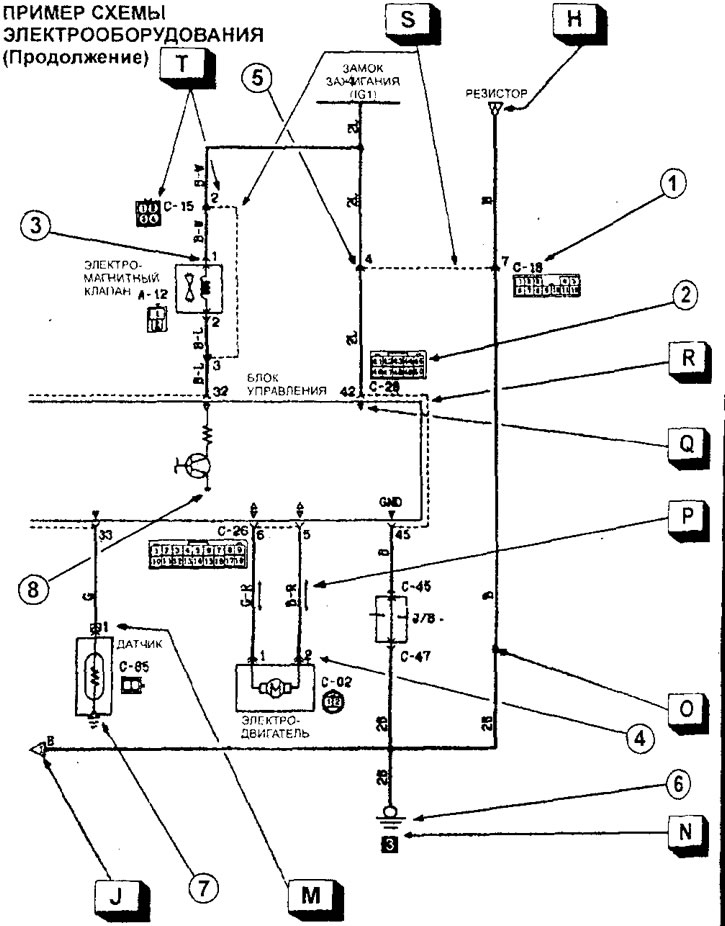

Как пользоваться схемами электрооборудования
Каждая схема представляет собой изображение отдельной подсистемы электрооборудования от предохранителя (или плавкой ставки) до "массы". Для упрощения понимания схемы источник питания показан в верхней части схемы, а "масса" - в нижней части.
А: Указывает источник питания.
В: Указывает № точки соединения проводки для другой системы, имеющей связь с рассматриваемой системой. Соответствует № точки соединения проводки, указанному на схеме целевой системы.
С: Название целевой системы, имеющей связь с рассматриваемой системой.
D: Если рядом с номером разъема на схеме нет места для размещения его изображения, то номер разъема помещается в символ а сам разъем размещается в другом месте.
Е: Символ "X" на конце номера разъема показывает, что разъем подсоединяется к центральной точке разветвления (например, блок реле и т.д.).
F:. В случае подсоединения однополюсных разъемов номер вывода и номер разъема опускаются.
G: Указывает условия функционирования датчика (например, выключателя по температуре охлаждающей жидкости и т.п.).
Н: Указывает, что цепь продолжается в точке в другом месте на схеме.
I: Указывает экранированный жгут проводов.
J: Указывает, что схема продолжается на следующей части электросхемы.
К: Указывает источник питания в блоке управления. Если напряжение не указано, то оно считается равным напряжению бортсети.
L: Указывает номер разъема. Он соответствует номеру разъема, указанному на схеме расположения жгутов проводов.
М: Указывает, что вывод является запасным, если это устройство (датчик в данном случае) не получает питание в соответствии с техническими требованиями.
N: Указывает точку соединения с "массой". (Номер точки соответствует номеру, указанному на схеме расположения жгутов проводов и схемах расположения компонентов.)
О: Указывает точку разветвления проводки, в которой изменяется сечение или цвет провода.
Р: Направление тока указывается стрелкой. (В данном случае ток в обоих направлениях, вверх и вниз.)

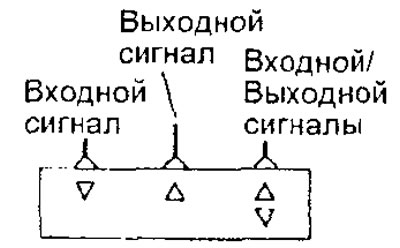

Q: Указывает входной/выходной сигнал (направление тока) относящийся к электронному блоку управления.
R: В случае, если два или больше разъемов подсоединяются к одному устройству, то прерывистой линией (-) отмечены выводы одного подсоединяемого разъема.
S: Прерывистая линия (—) показывает что выводы относятся к одному промежуточному разъему.
Т: Указывает номер вывода в разъеме.
Обозначения разъемов, соединений и компонентов

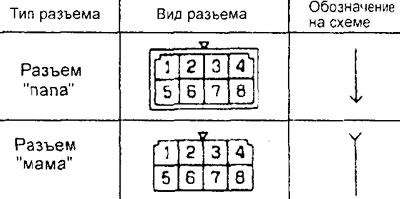

1: Обозначение разъема.

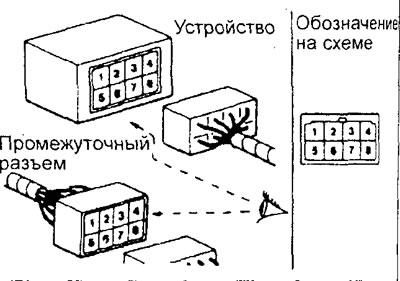

2: Нумерация выводов разъема.
Нумерация выводов разъема со стороны устройства (для промежуточного разъема, со стороны разъема "папа") указана при взгляде на разъем со стороны выводов (со стороны подсоединения разъема).

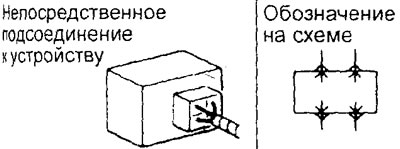

3: Указывает, что разъем жгута проводов подсоединяется непосредственно к устройству.

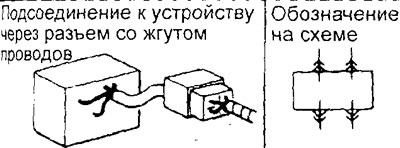

4: Указывает, что разъем жгута проводов подсоединяется к разъему устройства, который включает проводку.

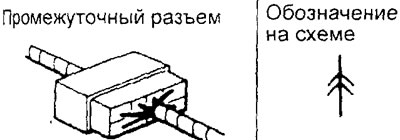

5: Указывает промежуточный разъем.

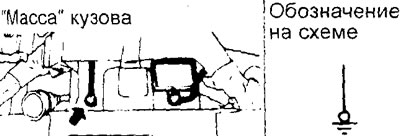

6: Указывает соединение с "массой" кузова.

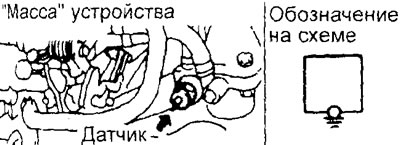

7: Указывает соединение с "массой" устройства (на корпус устройства).

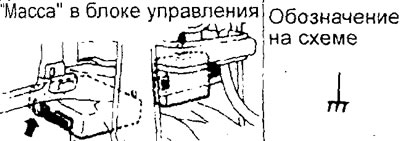

8: Указывает соединение с "массой" внутри электронного блока управления.
Маркировка разъемов
Разъемы делятся на группы по месту расположения на автомобиле и имеют символьное обозначение.
| Группа | Место расположения |
| А | Моторный отсек |
| В | Коробка передач |
| С | Передняя панель и панель приборов |
| D | Пол и крыша |
| Е | Боковые двери |
| F | Задняя дверь |
Маркировка проводов
Провода различаются по цвету изоляции и сечению токопроводящей части в зависимости от того, к каким электрическим устройствам, они подсоединены.

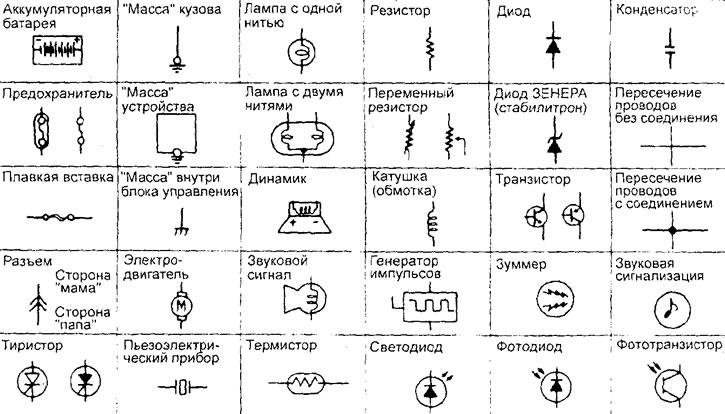

Таблица обозначений компонентов электрооборудования.

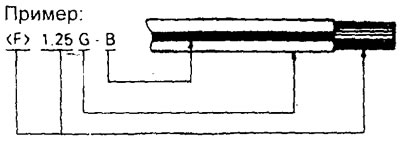

На схемах указана маркировка провода буквенным кодом (см. рисунок):
F : Тип провода. («F» гибкий провод, «Т» витой провод.)
1.25 : Размер сечения провода в мм². (Если значение не указано, то сечение провода 0,5 мм². Если код цвета провода дан в скобках, то сечение провода 0,3 мм².)
G : Основной цвет провода.
В : Дополнительный цвет провода.
Цветовая маркировка
1. Цвета изоляции проводов, цвета плавких вставок и предохранителей.
Примечание: при двухбуквенном коде цвета изоляции провода (например, R-G) первой буквой обозначается основной цвет провода (красный), а второй -цвет полоски на проводе (зеленый).
| Код | Цвет | Код | Цвет |
| В | черный | О | оранжевый |
| BR | коричневый | Р | розовый |
| G | зеленый | R | красный |
| GR | серый | V | фиолетовый |
| L | синий | W | белый |
| LG | светло-зеленый | Y | желтый |
| SB | голубой | TRP | прозрачный |
Оригинал материала на веб-сайте MitsubishiMan.ru
2. Используемая электрическая цепь в зависимости от цвета изоляции провода.
| Цвет | Электрическая цепь |
| В | Система запуска и соединение с "массой" |
| W | Зарядка |
| R | Освещение и световая сигнализация |
| G Вr | Сигнальные цепи (датчики и т.п.) |
| Y | Контрольные приборы, лампы, указатели |
| L | Lg | О | Другое |
Сокращения
J/В: Блок предохранителей в салоне.
J/С: Переходной разъем перемычек (расположен в передней панели)
АСС: Цепь питания начинает функционировать когда ключ замка зажигания повернут в положение "ON" или "АСС".
IG1; Цепь питания будет функционировать даже когда ключ замка зажигания повернут в положение "ST".
IG2: Цепь питания не функционирует когда ключ замка зажигания повернут в положение "ST".
GND: "Масса".
ILL: Лампа подсветки.
IND: Контрольная лампа (индикация).
