Стеклоподьемник передней двери (1983-91)

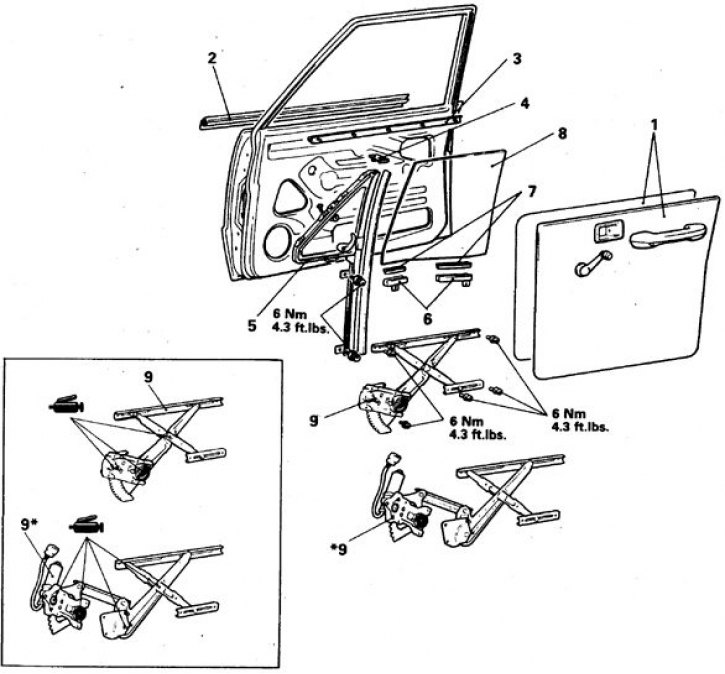

1. Внутренняя панель и водозащитный экран; 2, 3. Уплотнители; 4. Предохранитель; 5. Форточка; 6. Держатель; 7. Подкладка; 8. Стекло; 9. Стеклоподъемник
Стекло задней двери (1983-91)

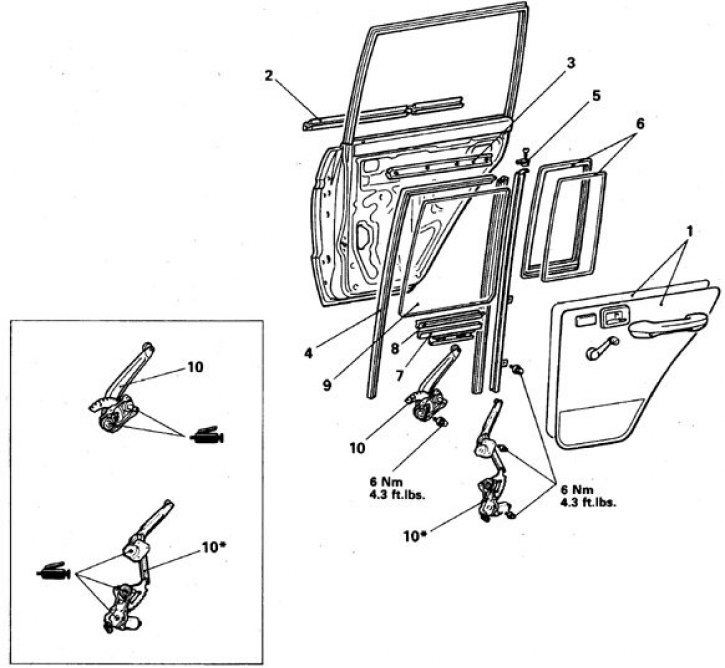

1. Внутренняя панель и водозащитный экран; 2, 3. Уплотнители; 4. Желобы; 5. Центральная направляющая; 6. Уголок; 7. Держатель; 8. Подкладка; 9. Стекло; 10. Стеклоподъемник
* – относится к автомобилям с электроприводом стеклоподъемника
Передняя дверь
1. Опустите стекло.
2. Снимите внутреннюю панель и водозащитный экран.
3. Осторожно подденьте и удалите уплотнители стекла.
4. Снимите предохранитель окна, отверните 3 болта в двери (1 болт в передней части), удерживая форточку и снимите форточку с каркасом.
5. Отверните болты держателей и снимите стекло.
6. Отверните болты стеклоподъемника, отсоедините провода электродвигателя.
(Оригинал можно найти на сайте: MitsubishiMan.ru)
7. Снимите стеклоподъемник, при необходимости снимите электродвигатель.
8. Установка выполняется в обратном порядке.
9. Затяните крепления в соответствии с требуемыми моментами. Два болта крепления каркаса форточки затяните с моментом 6 Н·м.

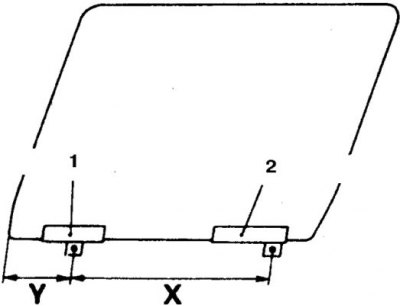

10. При установке стекла выдержите размеры Y=76,5–77,5 мм и Х=466,5–467,5 мм, сначала закрепив держатель В (1), а затем держатель А (2).
11. Отрегулируйте стекло следующим образом.
12. Полностью поднимите стекло и отпустите болты и винты крепления стекла и задней нижней направляющей.
13. Переместите стекло, заднюю направляющую и вспомогательный ролик (если форточка не предусмотрена) так, чтобы стекло прилегало к каркасу двери по всему периметру.
14. Затяните болты.
Задняя дверь
1. Опустите стекло.
2. Снимите внутреннюю панель и водозащитный экран.
3. Осторожно подденьте и удалите уплотнители стекла.
4. Осторожно снимите фетровый и резиновый желоба.
5. Отверните два винта в верхней части окна и два болта крепления центральной направляющей к двери и достаньте направляющую, подав вертикально вверх.
6. Снимите уголок вместе с уплотнителем.
7. Снимите держатель стекла со стеклоподъемника и достаньте стекло.
8. Отсоедините провода электропривода (если предусмотрен), отверните болты и снимите стеклоподъемник, при необходимости снимите электродвигатель (предварительно снимите пружину, в противном случае после снятия электродвигателя стеклоподъемник может внезапно распрямиться и нанести травму).
9. Установка выполняется в обратном порядке с учетом следующего.
10. Стеклоподъемник устанавливается в сборе с электродвигателем, болты крепления затяните с моментом 6 Н·м.
11. Слегка смажьте желоба универсальной смазкой, избыток смазки не допускается.

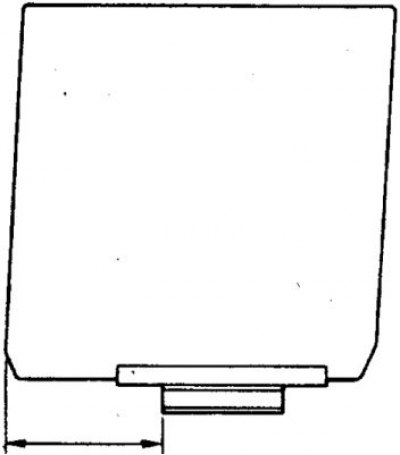

12. При установке стекла выдержите размер равным 231–239 мм.
13. При необходимости отрегулируйте стекло перемещением центральной направляющей при отпущенный болтах.
