Люк (1992-98)

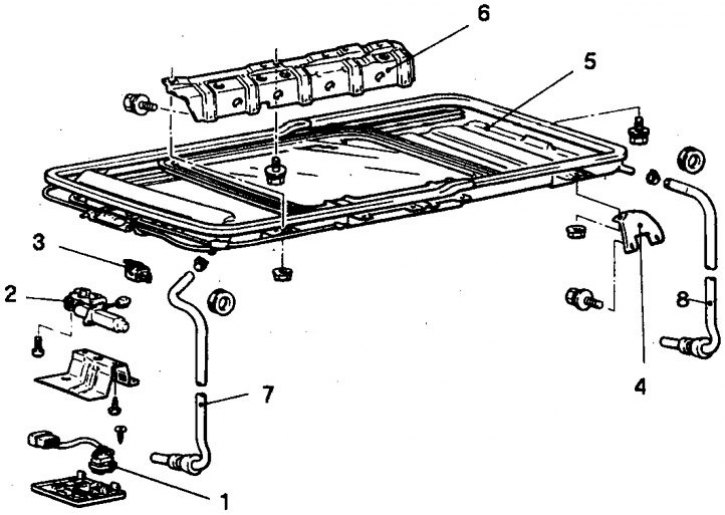

1. Выключатель; 2. Электропривод; 3. Блок управления; 4. Задний кронштейн; 5. Люк; 6. Передний кронштейн; 7, 8. Дренажные шланги
1. Отсоедините батарею от массы.
2. Снимите панель выключателя и отсоедините проводку.
3. Снимите обивку потолка (см. подраздел 12.27).
4. Закройте люк и снимите электродвигатель люка (если люк закрыть невозможно, то обозначьте положение крышки и направляющей).
5. Обозначьте положение редуктора привода на кронштейне.
6. Снимите блок управления.
7. Снимите задний кронштейн, достаньте люк в сборе и снимите передний кронштейн.
8. Дренажные шланги снимайте только при необходимости.

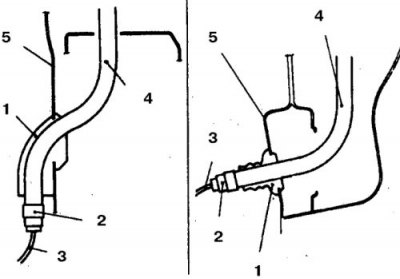

9. Для снятия шланга прикрепите к нему шнур, обмотав лентой и протяните шланг в салон (1 – уплотнитель, 2 – лента, 3 – шнур, 4, 5 – шланг).
10. Установка выполняется в обратном порядке.

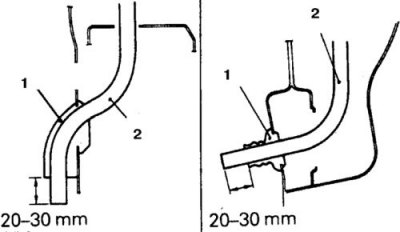

11. Шланг протяните, прикрепив к нему шнур клейкой лентой (слева – передний дренажный шланг, справа – задний; 1 – уплотнитель, 2 – шланг).

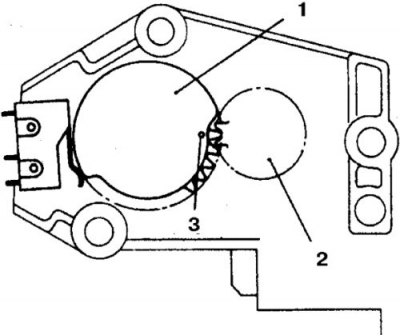

12. При замене электродвигателя приоткройте люк на 20 см и установите отверстие шестерни редуктора так, чтобы оно находилось между зубьями шестерни электродвигателя (1 – шестерня редуктора, 2 – ведущая шестерня, 3 – отверстие).
13. При установке снятого привода совместите нанесенные метки.
