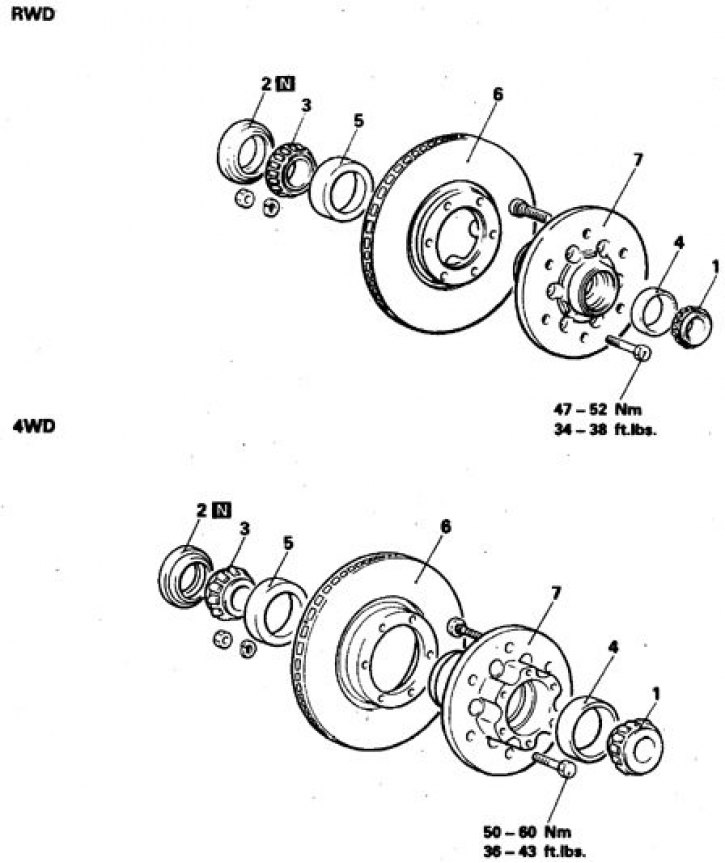

Ступица переднего колеса
1. Наружный подшипник; 2. Сальник; 3. Внутренний подшипник; 4, 5. Обоймы подшипников; 6. Диск тормоза; 7. Ступица

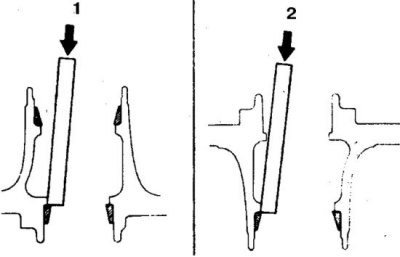

Удаление обойм подшипников из ступицы
1. Наружный подшипник
2. Внутренний подшипник

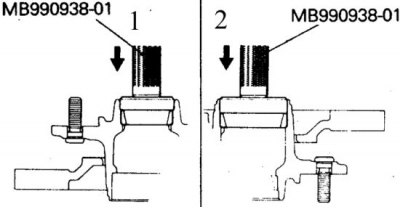

Запрессовка обойм подшипников в ступицу
1. Наружный подшипник
2. Внутренний подшипник
Снятие и установка
1. Снимите кулак.
2. Выпрессуйте наружный подшипник.
3. Отверните болты крепления и снимите со ступицы диск тормоза.
4. Выбейте латунной оправкой из ступицы наружную обойму подшипника (это следует делать только при замене подшипника, но не при замене смазки).
5. Выпрессуйте внутренний сальник.
6. Выбейте обойму внутреннего подшипника.
7. Сборка выполняется в обратном порядке.
8. Заполните полость ступицы смазкой.
9. С помощью оправки подходящего диаметра запрессуйте в ступицу обоймы новых подшипников, запрещается запрессовывать обойму ударами по ее периметру.

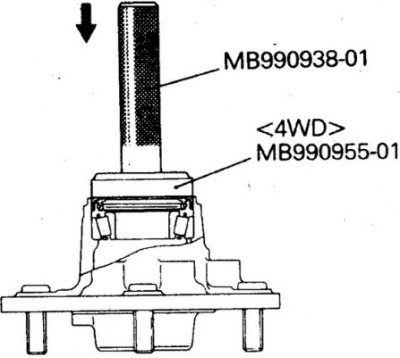

10. Запрессуйте сальник в ступицу.
11. Затяните все соединения с определенными моментами.
