Снятие направляющей двери

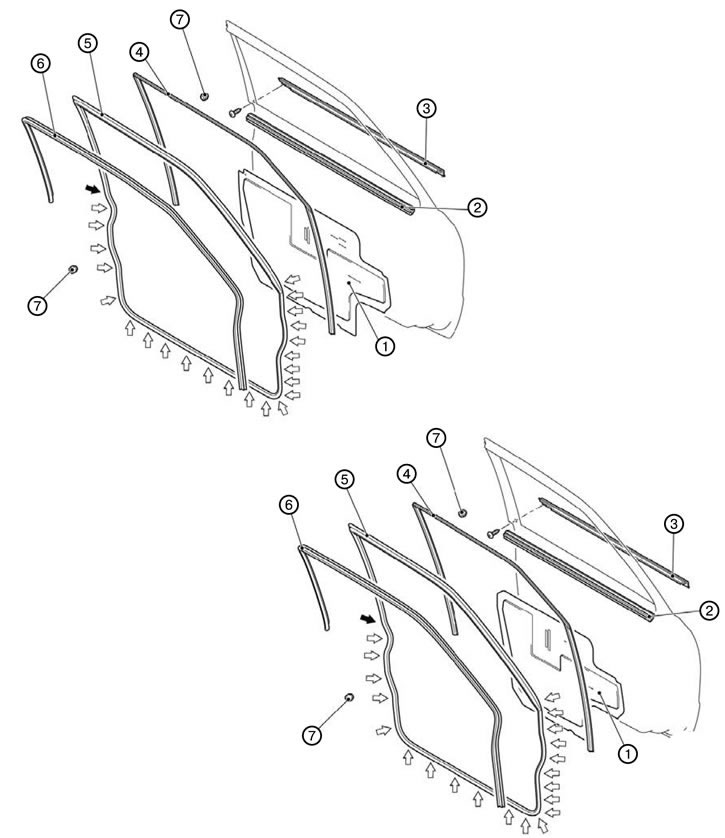

Передняя дверь
1. Снять внутреннюю ручку двери.
2. Снять верхний держатель захвата двери.
3. Снять кронштейн захвата обивки двери.
4. Снять водоотталкивающую пленку (1).
5. Снять обивку двери.
6. Снять внутреннюю водонепроницаемую накладку двери (2).
7. Снять наружное зеркало заднего вида.
8. Снять внешнюю водонепроницаемую накладку двери (3).
9. Снять направляющую стекла двери (4).
10. Вывернуть болт ограничителя открывания двери.
11. Снять внешнюю водонепроницаемую накладку двери (5).

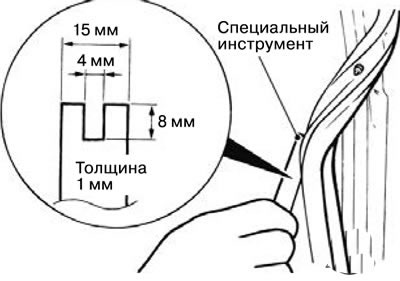

1) Установить специальный инструмент, так как показано на рисунке, и снять внешнюю водонепроницаемую накладку двери с панели двери.
12. Снять облицовку со стороны капота, предохранительную пластину и заднюю нижнюю квадратную облицовку (короткая колесная база).
13. Снять облицовку со стороны капота, предохранительную пластину и облицовку центральной стойки (длинная колесная база).
14. Снять внутреннюю водонепроницаемую накладку двери (6).
15. Снять ограничитель (7).

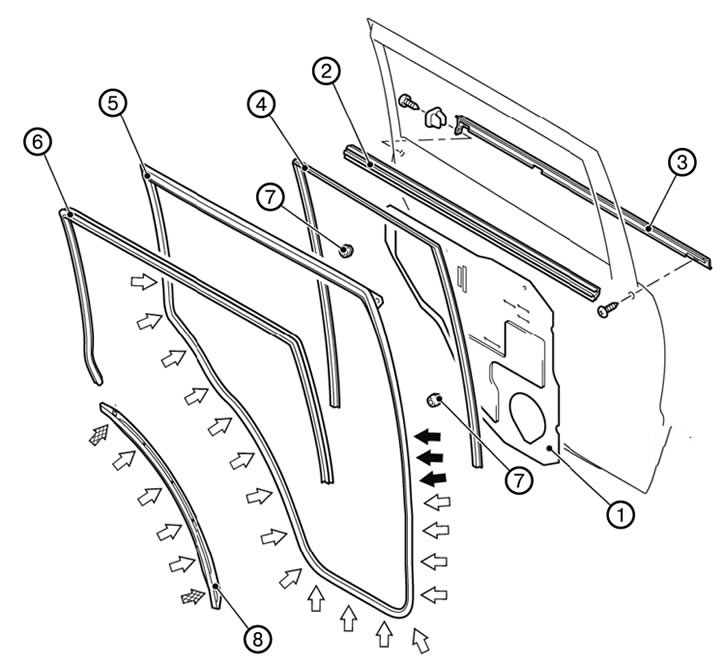

Задняя дверь
1. Снять внутреннюю ручку двери.
2. Снять верхний держатель захвата двери.
3. Снять кронштейн захвата обивки двери.
4. Снять водоотталкивающую пленку (1).
5. Снять обивку двери.
6. Снять внутреннюю водонепроницаемую накладку двери (2).
8. Снять внешнюю водонепроницаемую накладку двери (3).
9. Снять направляющую стекла двери (4).
10. Вывернуть болт ограничителя открывания двери.
11. Снять внешнюю водонепроницаемую накладку двери (5).

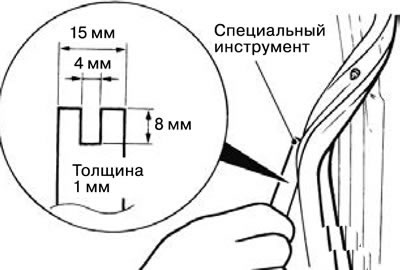

1) Установить специальный инструмент, так как показано на рисунке, и снять внешнюю водонепроницаемую накладку двери с панели двери.
12. Снять нижнюю облицовку центральной стойки, предохранительную пластину и заднюю нижнюю квадратную облицовку (длинная колесная база).
13. Снять внутреннюю водонепроницаемую накладку двери (6).
14. Снять ограничитель (7).
15. Снять внешнюю нижнюю водонепроницаемую накладку (8).
Установка направляющей двери
Передняя дверь
1. Установить ограничитель (7).
2. Установить внутреннюю водонепроницаемую накладку двери (6).
3. Установить облицовку со стороны капота, предохранительную пластину и облицовку центральной стойки (длинная колесная база).
4. Установить облицовку со стороны капота, предохранительную пластину и заднюю нижнюю квадратную облицовку (короткая колесная база).
5. Установить внешнюю водонепроницаемую накладку двери (5).
6. Завернуть болт ограничителя открывания двери.
7. Установить направляющую стекла двери (4).
8. Установить внешнюю водонепроницаемую накладку двери (3).
9. Установить наружное зеркало заднего вида.
10. Установить внутреннюю водонепроницаемую накладку двери (2).
11. Установить обивку двери.
12. Установить водоотталкивающую пленку (1).
13. Установить кронштейн захвата обивки двери.
14. Установить верхний держатель захвата двери.
15. Установить внутреннюю ручку двери.
Задняя дверь
1. Установить внешнюю нижнюю водонепроницаемую накладку (8).
2. Установить ограничитель (7).
3. Установить внутреннюю водонепроницаемую накладку двери (6).
4. Установить нижнюю облицовку центральной стойки, предохранительную пластину и заднюю нижнюю квадратную облицовку (длинная колесная база).
5. Установить внешнюю водонепроницаемую накладку двери (5).
6. Завернуть болт ограничителя открывания двери.
7. Установить направляющую стекла двери (4).
8. Установить внешнюю водонепроницаемую накладку двери (3).
9. Установить внутреннюю водонепроницаемую накладку двери (2).
10. Установить обивку двери.
11. Установить водоотталкивающую пленку (1).
12. Установить кронштейн захвата обивки двери.
13. Установить верхний держатель захвата двери.
14. Установить внутреннюю ручку двери.
