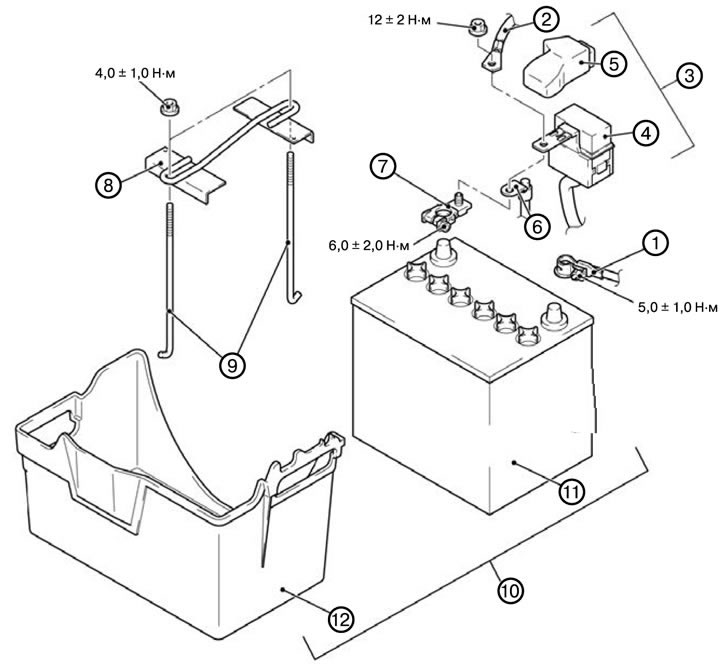

Снятие аккумуляторной батареи в сборе
1. Отсоединить соединение электропроводки отрицательной клеммы аккумуляторной батареи (1).
2. Отсоединить соединение электропроводки положительной клеммы аккумуляторной батареи (модели с дополнительной аккумуляторной батареей) (2).
3. Снять предохранительный блок в сборе (3).
4. Снять предохранительный блок (4).
5. Снять крышку клеммы аккумуляторной батареи (5).
6. Отсоединить соединение электропроводки положительной клеммы аккумуляторной батареи (6).
7. Снять положительную клемму аккумуляторной батареи (7).
8. Снять крепление аккумуляторной батареи (8).
9. Вывернуть L-образные болты крепления аккумуляторной батареи (9).
10. Снять аккумуляторную батарею и коробку аккумуляторной батареи в сборе (10).
(Оригинал материала размещен на сайте: «MitsubishiMan.ru»)
11. Снять аккумуляторную батарею (11).
12. Снять коробку аккумуляторной батареи (12).
Установка аккумуляторной батареи в сборе
Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить коробку аккумуляторной батареи (12).
2. Установить аккумуляторную батарею (11).
3. Установить аккумуляторную батарею и коробку аккумуляторной батареи в сборе (10).
4. Завернуть L-образные болты крепления аккумуляторной батареи (9).
5. Установить крепление аккумуляторной батареи (8).
6. Установить положительную клемму аккумуляторной батареи (7).
7. Подсоединить соединение электропроводки положительной клеммы аккумуляторной батареи (6).
8. Установить крышку клеммы аккумуляторной батареи (5).
9. Установить предохранительный блок (4).
10. Установить предохранительный блок в сборе (3).
11. Подсоединить соединение электропроводки положительной клеммы аккумуляторной батареи (модели с дополнительной аккумуляторной батареей) (2).
12. Подсоединить соединение электропроводки отрицательной клеммы аккумуляторной батареи (1).
