Снятие омывателя фар головного освещения
1. Снять переднее правое колесо.
2. Снять правый брызговик.
3. Отсоединить соединение шланга омывателя фар головного освещения (со стороны бампера) (1).
4. Отсоединить соединение шланга омывателя фар головного освещения (со стороны мотора омывателя) (2).
[Оригинальная версия статьи на сайте www.MitsubishiMan.ru]
5. Снять шланг омывателя фар головного света (со стороны кузова) (3).
6. Отсоединить соединение разъема мотора омывателя фар головного освещения (4).
7. Снять резервуар омывателя фар головного освещения (5).
8. Снять кронштейн резервуара омывателя фар головного освещения (6).
9. Снять мотор омывателя фар головного освещения (7).
10. Снять прокладку (8).
11. Снять передний бампер.
12. Снять шланг омывателя фар головного освещения (со стороны бампера) (9).
13. Снять крышку омывателя фор головного освещения (10).
14. Снять привод омывателя фар головного освещения в сборе (11).
Установка омывателя фар головного освещения

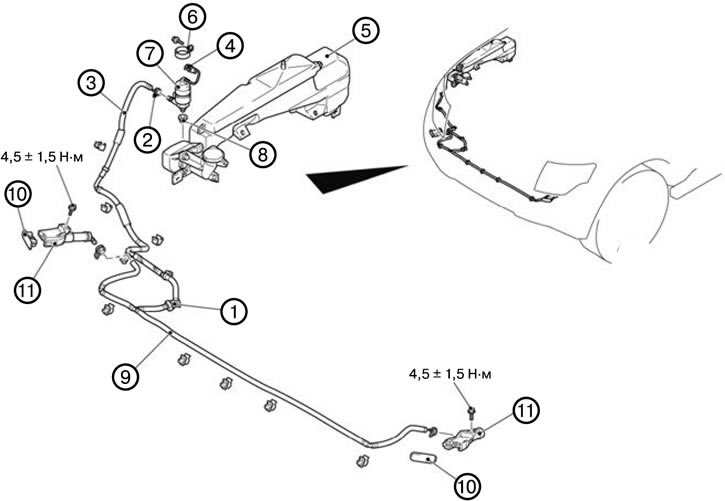

Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить привод омывателя фар головного освещения в сборе (11).
2. Установить крышку омывателя фор головного освещения (10).
3. Установить шланг омывателя фар головного освещения (со стороны бампера) (9).
4. Установить передний бампер.
5. Установить прокладку (8).
6. Установить мотор омывателя фар головного освещения (7).
7. Установить кронштейн резервуара омывателя фар головного освещения (6).
8. Установить резервуар омывателя фар головного освещения (5).
9. Подсоединитьсоединение разъема мотора омывателя фар головного освещения (4).
10. Установить шланг омывателя фар головного света (со стороны кузова) (3).
11. Подсоединить соединение шланга омывателя фар головного освещения (со стороны мотора омывателя) (2).
12. Подсоединить соединение шланга омывателя фар головного освещения (со стороны бампера) (1).
13. Установить правый брызговик.
14. Установить переднее правое колесо.
