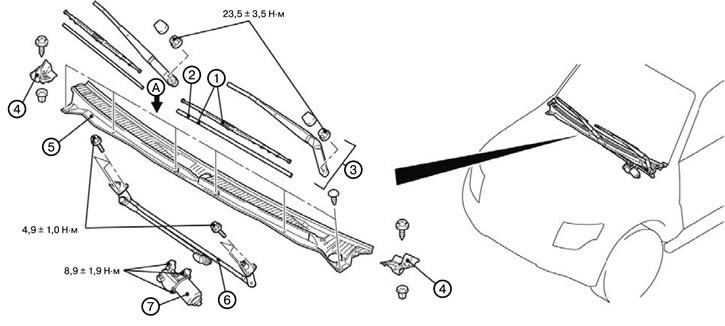

Снятие стеклоочистителя переднего ветрового стекла
1. Снять щетку стеклоочистителя в сборе (1).
2. Снять щетку стеклоочистителя (2).
3. Снять рычаг и щетку стеклоочистителя в сборе (3).
4. Снять отделочную боковую решетку (4).
5. Снять переднюю отделочную решетку (5).
6. Снять тягу стеклоочистителя в сборе (6).
7. Отсоединить соединение разъема мотора стеклоочистителя.
8. Снять мотор стеклоочистителя переднего ветрового стекла (7).
1) Вывернуть крепежные болты мотора стеклоочистителя.

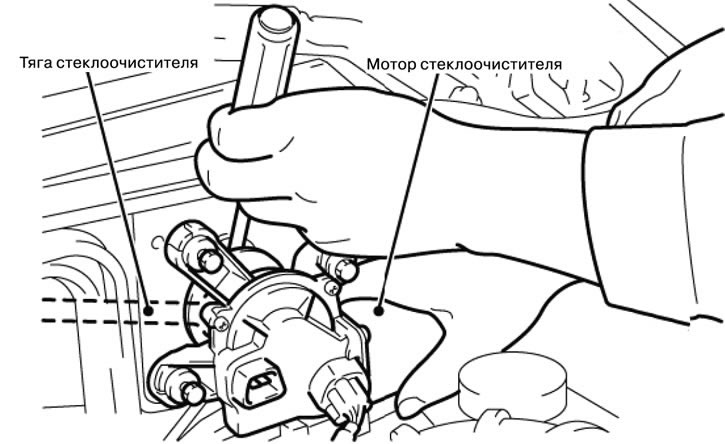

2) Отделить рычаг мотора стеклоочистителя в сборе от тяги стеклоочистителя в сборе, при помощи отвертки с плоским наконечником, и затем снять мотор стеклоочистителя в сборе.
Установка стеклоочистителя переднего ветрового стекла
Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить мотор стеклоочистителя переднего ветрового стекла (7).
2. Подсоединить соединение разъема мотора стеклоочистителя.
3. Установить тягу стеклоочистителя в сборе (6).
4. Установить переднюю отделочную решетку (5).
5. Установить отделочную боковую решетку (4).
6. Установить рычаг и щетку стеклоочистителя в сборе (3).

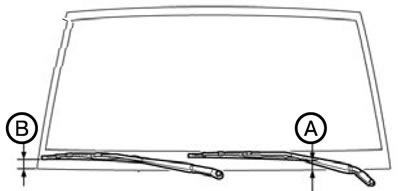

1) Установить дворники в определенное положение.
| Положение | А | В |
| Расстояние, (мм) | 25±5 | 30±5 |
7. Установить щетку стеклоочистителя (2).
8. Установить щетку стеклоочистителя в сборе (1).
