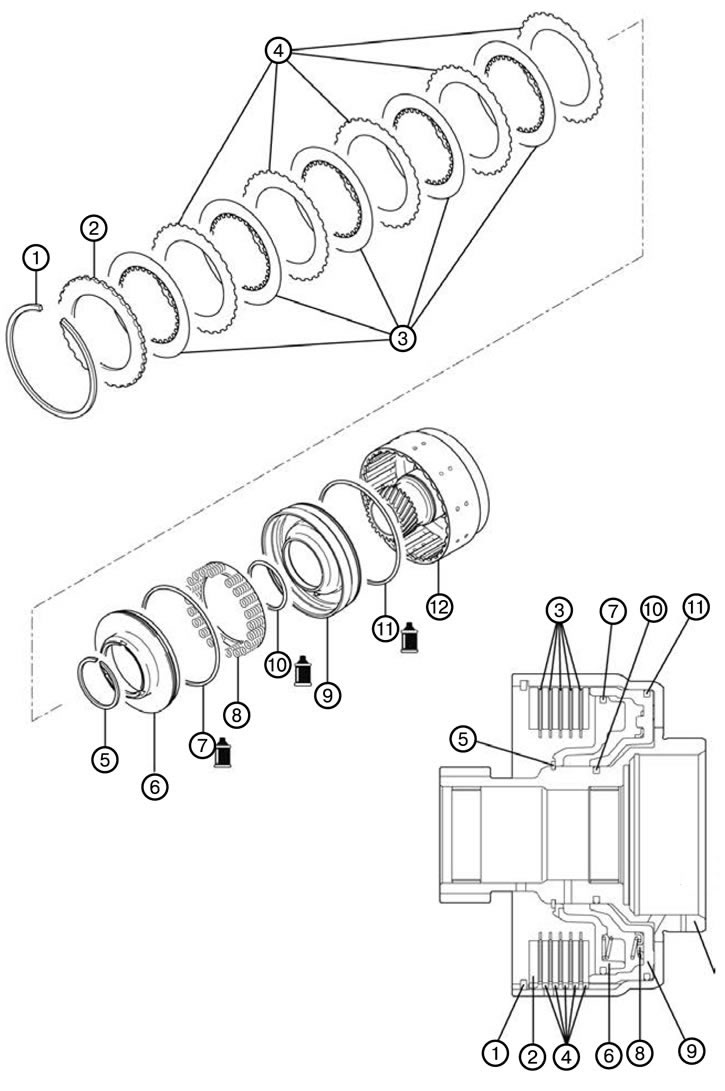

Разборка муфты прямого действия
1. Снять пружинное кольцо (1).
2. Снять реактивную пластину (2).
3. Снять диск муфты (3).
4. Снять пластину муфты (4).
5. Снять пружинное кольцо (5).

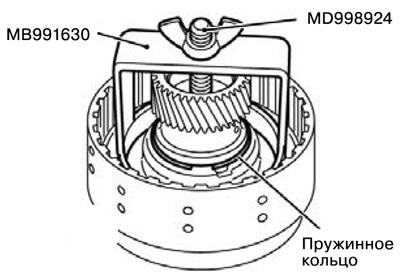

1) Установить специальные инструменты МВ991630 и MD998924 так, как показано на рисунке.
2) Сжать возвратную пружину, и снять пружинное кольцо.
6. Снять держатель пружины (6).
7. Снять уплотнительное кольцо (7).
8. Снять возвратную пружину (8).
9. Снять поршень муфты прямого действия (9).
10. Снять уплотнительное кольцо (10).
11. Снять уплотнительное кольцо (11).
12. Снять держатель муфты прямого действия (12).
Сборка муфты прямого действия
1. Установить держатель муфты прямого действия (12).
2. Установить уплотнительное кольцо (11).
3. Установить уплотнительное кольцо (10).
Примечание:
- Установить новые уплотнительные кольца, и нанести на них жидкость для автоматической трансмиссии.
- Соблюдать осторожность, чтобы не повредить уплотнительные кольца при установке.
4. Установить поршень муфты прямого действия (9).
5. Установить возвратную пружину (8).
6. Установить уплотнительное кольцо (7).
7. Установить держатель пружины (6).
8. Установить пружинное кольцо (5).

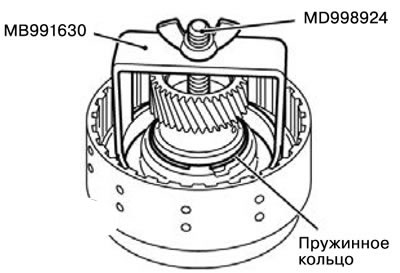

1) Установить специальные инструменты МВ991630 и MD998924 так, как показано на рисунке.
2) Сжать возвратную пружину, и установить пружинное кольцо.
9. Установить пластину муфты (4).
10. Установить диск муфты (3).
11. Установить реактивную пластину (2).
1) Поочередно установить пластины муфты и диски муфты в фиксатор муфты заднего хода.
Информация скопирована с веб-сайта MITSUBISHIMAN.ru

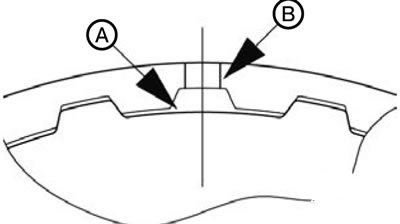

Примечание. При установке пластин муфты совместить часть без зубьев (А) с отверстие фиксатора муфты понижающей передачи (В).

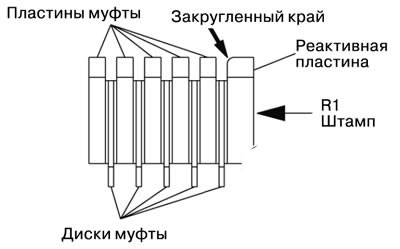

2) Установить реактивную пластину так, как показано на рисунке.
Примечание. При установке реактивной пластины совместить часть без зубьев (А) с отверстие фиксатора муфты заднего хода (В).
12.Установить пружинное кольцо (1).

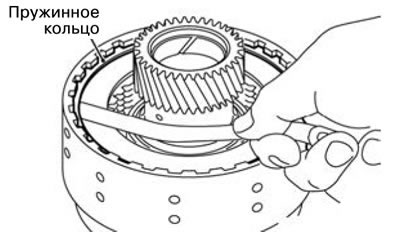

1) Установить пружинное кольцо паз фиксатора муфты.

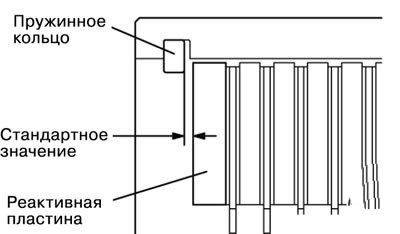

2) Нажать на заднюю часть реактивной пластины с силой 49 Н, и убедиться, что зазор между пружинным кольцом и реактивной пластиной соответствует стандартному значению. Если значение выходит за рамки стандартных значений, выбрать подходящее пружинное кольцо и отрегулировать зазор в соответствии со стандартным значением.
Стандартное значение: 1,0 - 1,2 мм.
