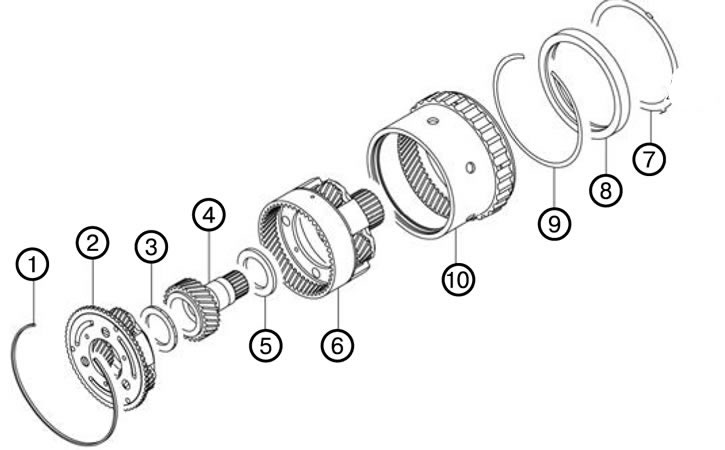

Разборка низкоскоростного кольцевого зубчатого колеса заднего хода
1. Снять пружинное кольцо (1).
2. Снять планетарный держатель повышающей передачи (2).
3. Снять упорный подшипник № 5 (3).
4. Снять центральное зубчатое колесо повышающей передачи (4).
5. Снять упорный подшипник № 6 (5).
6. Снять выходной планетарный держатель (6).
7. Снять ограничительную пластину (7).
8. Снять одностороннюю муфту (8).
9. Снять пружинное кольцо (9).
10. Снять низкоскоростное кольцевое зубчатое колесо заднего хода (10).
Сборка низкоскоростного кольцевого зубчатого колеса заднего хода
1. Установить низкоскоростное кольцевое зубчатое колесо заднего хода (10).
2. Установить пружинное кольцо (9).
3. Установить одностороннюю муфту (8).

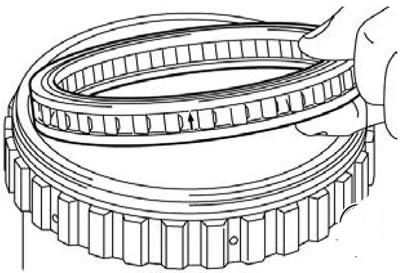

1) Установить одностороннюю муфту так, как показано на рисунке.
4. Установить ограничительную пластину (7).

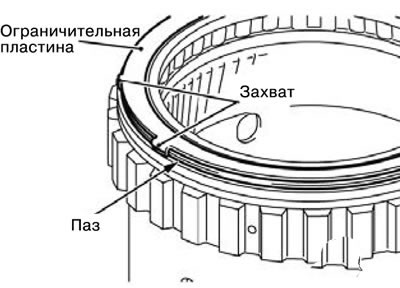

1) Установить ограничительную пластину на низкоскоростное кольцевое зубчатое колесо заднего хода. Убедиться, что захваты ограничительной пластины полностью установлены в пазы кольцевого зубчатого колеса.
5. Установить выходной планетарный держатель (6).
6. Установить упорный подшипник № 6 (5).

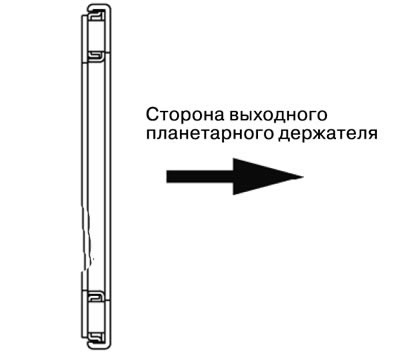

1) Нанести смазку на вазелиновой основе на упорный подшипник № 6, и затем установить его на выходной планетарный держатель.
Внимание. Соблюдать осторожность, чтобы не перепутать установочное положение упорного подшипника № 6.
7. Установить центральное зубчатое колесо повышающей передачи (4).
8. Установить упорный подшипник № 5 (3).

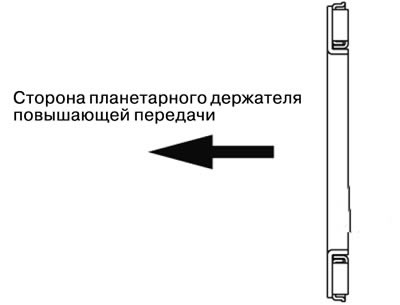

1) Нанести смазку на вазелиновой основе на упорный подшипник № 5, и затем установить его на планетарный держатель повышающей передачи.
Внимание. Соблюдать осторожность, чтобы не перепутать установочное положение упорного подшипника № 5.
9. Установить планетарный держатель повышающей передачи (2).
10. Установить пружинное кольцо (1).
