Примечание. Нанести метки на провода и трубки, чтобы избежать их неправильной установки.

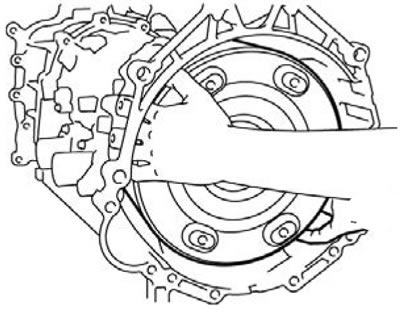

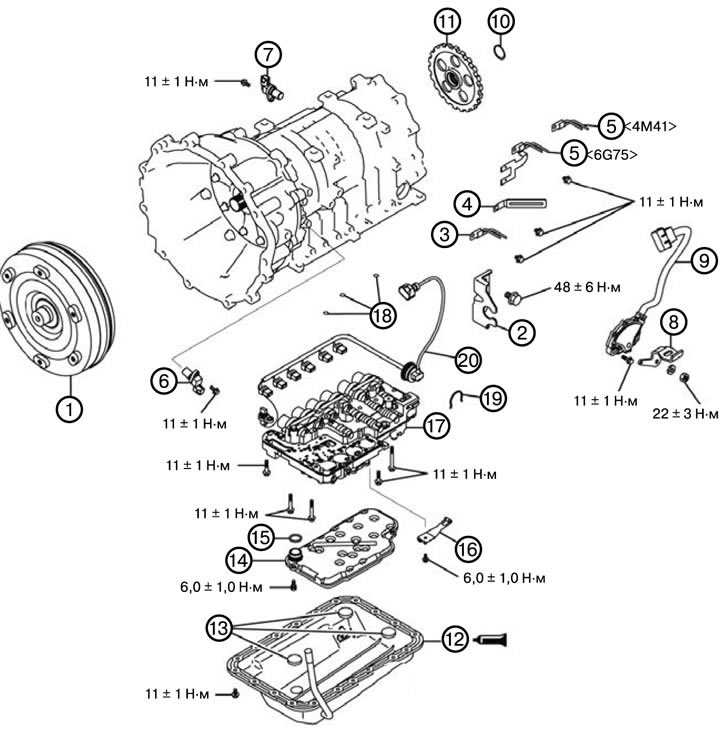

1. Снять гидротрансформатор (1).
2. Снять кронштейн наконечника троса (2).
3. Снять хомут (3).
4. Снять хомут (4).
5. Снять кронштейн электропроводки (5).

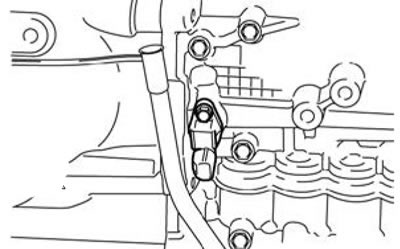

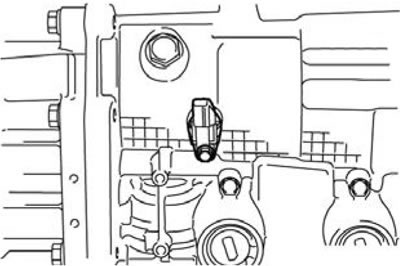

6. Снять датчик скорости входного вала (6).
7. Снять датчик скорости выходного вала (7).
8. Снять рычаг ручного управления (8).
9. Снять выключатель паркового/нейтрального положения (9).
10. Снять пружинное кольцо (10).
11. Снять парковочную шестерню (11).

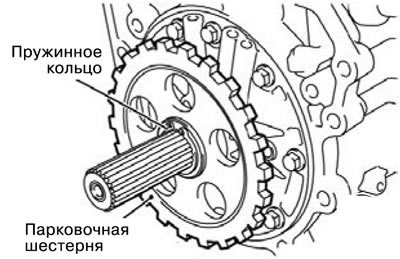

1) Снять пружинное кольцо, и снять парковочную шестерню при помощи съемника (сжимная сила примерно 9,8 Н).
12. Снять масляный картер (12).

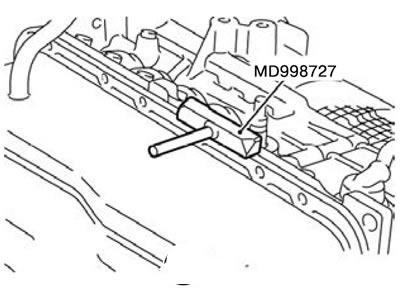

1) Вывернуть двадцать болтов крепления масляного картера и затем снять масляный картер при помощи специального инструмента.
Внимание. Соблюдать осторожность и не применять ударных нагрузок, чтобы не повредить монтажную поверхность масляного картера при снятии.
13. Снять магнит (13).

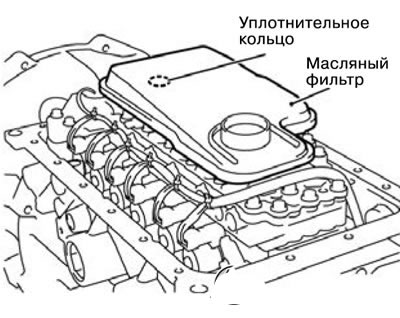

14. Снять масляный фильтр (14).
15. Снять уплотнительное кольцо (15).
16. Снять стопорную пружину (16).
17. Снять корпус клапана (17).

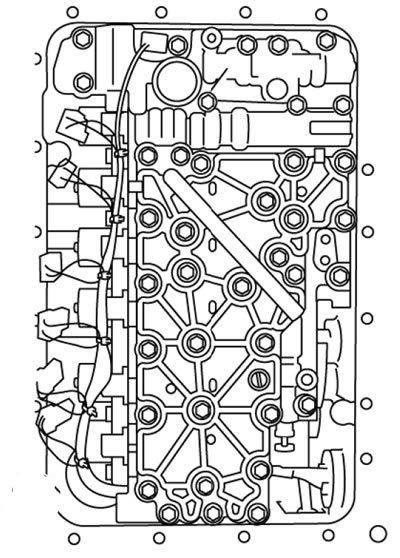

1) Вывернуть двадцать крепежных болтов и затем снять корпус клапана, три уплотнительных кольца и датчик температуры масла.
18. Снять уплотнительное кольцо (18).
19. Снять пружинное кольцо (19).
20. Снять электропроводку клапана соленоида (20).

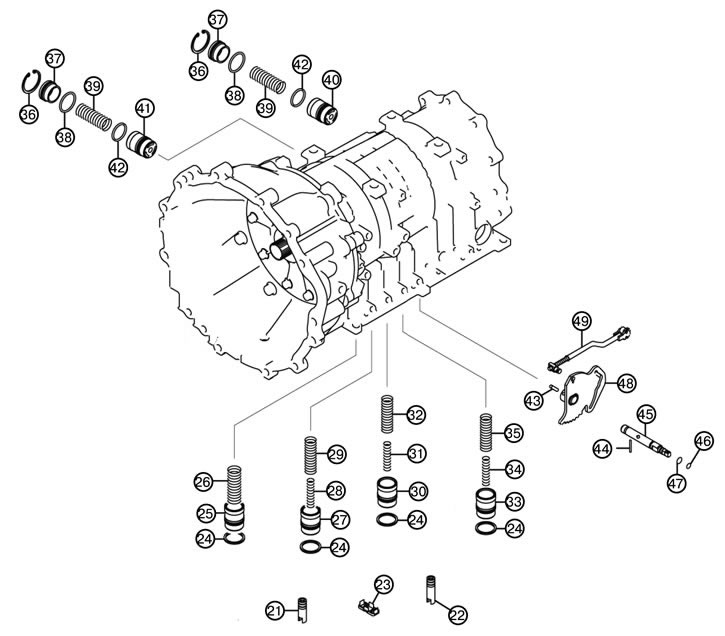

21. Снять сальник (21).
22. Снять сальник (22).
23. Снять масляный фильтр (23).
24. Снять уплотнительное кольцо (24).
25. Снять поршень гидроаккумулятора (25).
26. Снять пружину гидроаккумулятора (26).
27. Снять поршень гидроаккумулятора (27).
28. Снять внутреннюю пружину (28).
29. Снять внешнюю пружину (29).
30. Снять поршень гидроаккумулятора (30).
31 . Снять внутреннюю пружину (31).
32 .Снять внешнюю пружину (32).
33 .Снять поршень гидроаккумулятора (33).
34. Снять внутреннюю пружину (34).
35. Снять внешнюю пружину (35).
З6. Снять пружинное кольцо (36).
37. Снять крышку гидроаккумулятора (37).
38. Снять уплотнительное кольцо (38).
39. Снять пружину гидроаккумулятора (39).
40. Снять поршень гидроаккумулятора (40).
41. Снять поршень гидроаккумулятора (41).
42. Снять уплотнительное кольцо (42).
43. Снять пружинный штифт (43).
44. Снять штифт (44).
45. Снять вал ручного управления (45).
46. Снять уплотнительное кольцо (46).
47. Снять уплотнительное кольцо (47).
48. Снять стопорный рычаг (48).
49. Снять парковочную роликовую тягу (49).

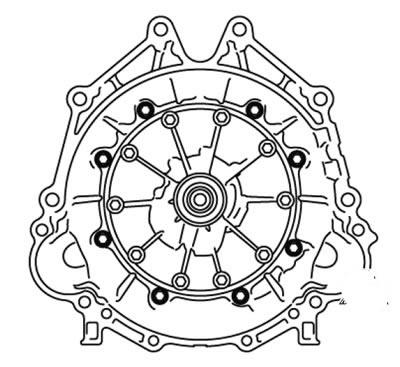

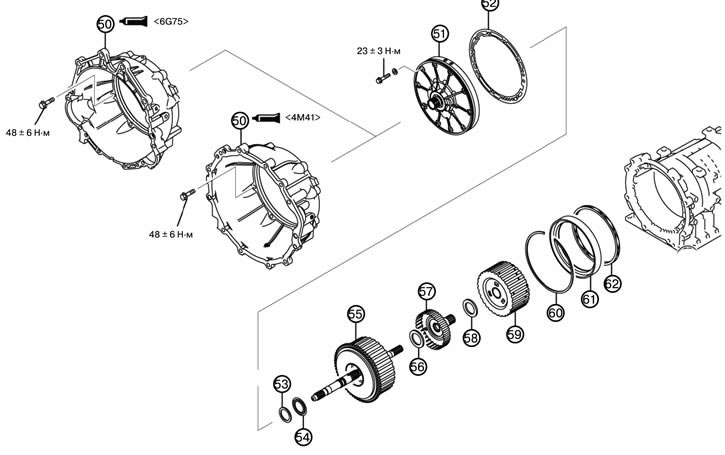

50. Снять корпус гидротрансформатора (50).
1) Вывернуть восемь крепежных болтов и снять корпус гидротрансформатора.
51. Снять масляный насос (51).

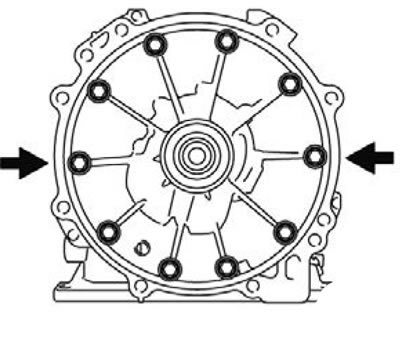

1) Вывернуть десять крепежных болтов масляного насоса.

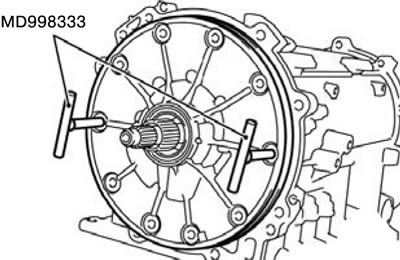

2) Установить специальный инструмент в отверстие под болт, как показано на рисунке.
3) Снять масляный насос, когда специальный инструмент MD998333 будет полностью вкручен.
52. Снять прокладку масляного насоса (52).
53. Снять упорное кольцо № 1 (53).
54. Снять упорный подшипник № 2 (54).
55. Снять возвратную и обгонную муфту (55).
56. Снять упорный подшипник № 3 (56).
57. Снять втулку обгонной муфты (57).
58. Снять упорный подшипник № 4 (58).
59. Снять возвратное центральное зубчатое колесо (59).
60. Снять пружинное кольцо (60).
61. Снять вторичный тормоз (61).
62. Снять возвратную пружину (62).

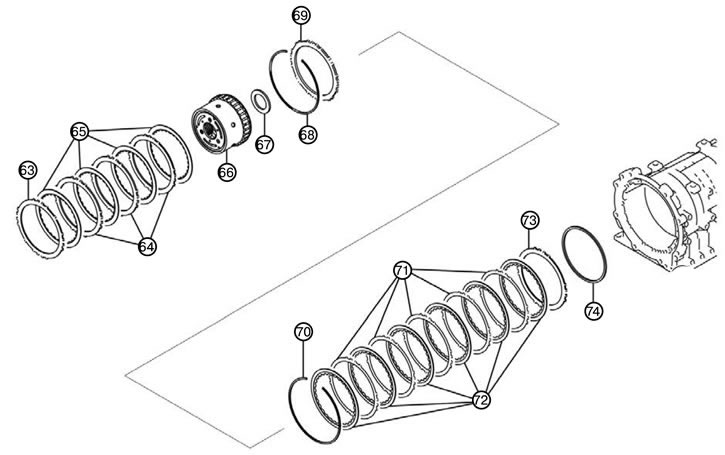

63. Снять нажимной диск (63).
64. Снять тормозной диск (64).
65. Снять тормозной диск (65).
66. Снять возвратное кольцевое зубчатое колесо (66).
67. Снять упорный подшипник № 7 (67).
68. Снять пружинное кольцо (68).
69. Снять реактивный диск (69).
70. Снять пружинное кольцо (70).
71. Снять тормозной диск (71).
72. Снять тормозной диск (72).
73. Снять нажимной диск (73).
74. Снять волнистую пружину (74).

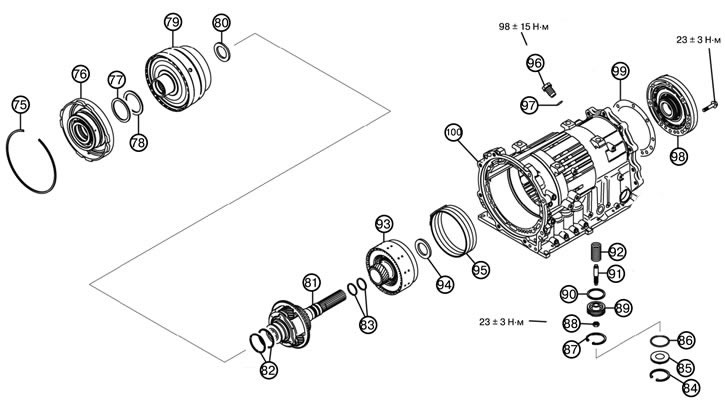

75. Снять пружинное кольцо (75).
76. Снять центральную опору (76).
75. Снять пружинное кольцо (75).
76. Снять центральную опору (76).
77. Снять упорное кольцо Na 8 (77).
78. Снять упорный подшипник №9 (78).
79. Снять кольцевое зубчатое зацепление прямого действия (79).
80. Снять упорный подшипник № 12 (80).
81. Снять планетарный вал прямого действия (81).
82. Снять уплотнительное кольцо (82).
83. Снять уплотнительное кольцо (83).
84. Снять пружинное кольцо (84).
85. Снять крышку редукционного тормоза (85).
86. Снять уплотнительное кольцо (86).
87. Снять пружинное кольцо (87).
88. Снять гайку поршня редукционного тормоза (88).
89. Снять поршень редукционного тормоза (89).
90. Снять уплотнительное кольцо (90).
91. Снять регулировочную тягу поршня редукционного тормоза (91).
92. Снять пружину редукционного тормоза (92).
93. Снять муфту прямого действия (93).
94. Снять упорный подшипник № 13 (94).
95. Снять соединение редукционного тормоза (95).
96. Снять анкерную пробку (96).
97. Снять уплотнительное кольцо (97).
98. Снять опору выходного вала (98).
99. Снять прокладку опоры выходного вала (99).

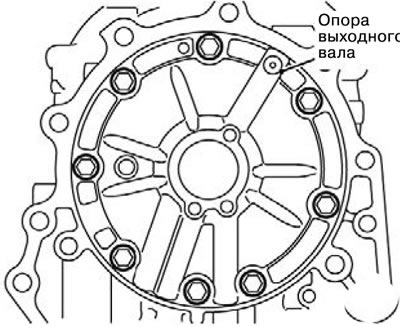

1) Вывернуть восемь крепежных болтов опоры выходного вала, и затем снять опору выходного вала и прокладку
100. Снять корпус коробки передач (100).
