Снятие охладителя жидкости для автоматической трансмиссии
1. Снять переднюю и заднюю защиту картера двигателя.
2. Слить жидкость для автоматических трансмиссий (ATF).
3. Снять правую переднюю выхлопную трубу.
4. Снять радиатор в сборе.
5. Снять шланг (1).
6. Снять втулку (2).
7. Снять распорку (3).
8. Снять возвратную трубку жидкости для автоматической трансмиссии (4).
9. Снять шланг (5).
10. Снять решетку радиатора.
11. Снять втулку (6).
12. Снять распорку (7).
13. Снять кронштейн охладителя жидкости для автоматической трансмиссии (8).
14. Снять втулку (9).
15. Снять распорку (10).
16. Снять кронштейн охладителя жидкости для автоматической трансмиссии (11).
17. Снять охладитель жидкости для автоматической трансмиссии (12).
18. Вывернуть болт (13).
19. Снять трубку охладителя жидкости для автоматической трансмиссии в сборе (14).
20. Снять кронштейн трубки охладителя жидкости для автоматической трансмиссии в сборе (15).
21. Снять возвратный шланг (16).
22. Снять подающий шланг (17).
23. Снять шланг (18).
24. Снять шланг (19).
25. Снять трубку охладителя жидкости для автоматической трансмиссии в сборе (20).
Установка охладителя жидкости для автоматической трансмиссии
Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить трубку охладителя жидкости для автоматической трансмиссии в сборе (20).
2. Установить шланг (19).
3. Установить шланг (18).
4. Установить подающий шланг (17).
5. Установить возвратный шланг (16).

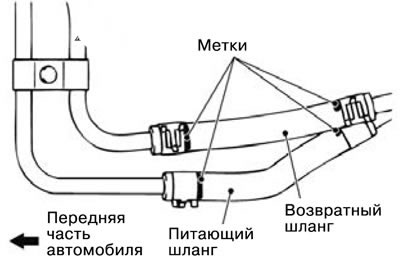

1) Установить возвратный шланг и питающий шланг в соответствии с установочными метками так, как показано на рисунке.
6. Установить кронштейн трубки охладителя жидкости для автоматической трансмиссии в сборе (15).
7. Установить трубку охладителя жидкости для автоматической трансмиссии в сборе (14).
8. Завернуть болт (13).
1) Временно затянуть болт, затем закрепить трубки при помощи хомутов и затем полностью затянуть болт.
[Статья взята с веб-сайта: MITSUBISHIMAN]
9. Установить охладитель жидкости для автоматической трансмиссии (12).
10. Установить кронштейн охладителя жидкости для автоматической трансмиссии (11).
11. Установить распорку (10).
12. Установить втулку (9).
13. Установить кронштейн охладителя жидкости для автоматической трансмиссии (8).
14. Установить распорку (7).
15. Установить втулку (6).
16. Установить решетку радиатора.
17. Установить шланг (5).
18. Установить возвратную трубку жидкости для автоматической трансмиссии (4).
19. Установить распорку (3).
20. Установить втулку (2).
21. Установить шланг (1).
22. Установить радиатор в сборе.
23. Установить правую переднюю выхлопную трубу.
24. Залить жидкость для автоматических трансмиссий (ATF).
25. Установить переднюю и заднюю защиту картера двигателя.
