Снятие механизма переключения передач
Внимание. При снятии и установке тросов и тяг механизма переключения передач будьте осторожны, чтобы не задеть или не ударить электронный блок управления SRS.
1. Установить рычаг выбора передач в положение «N».

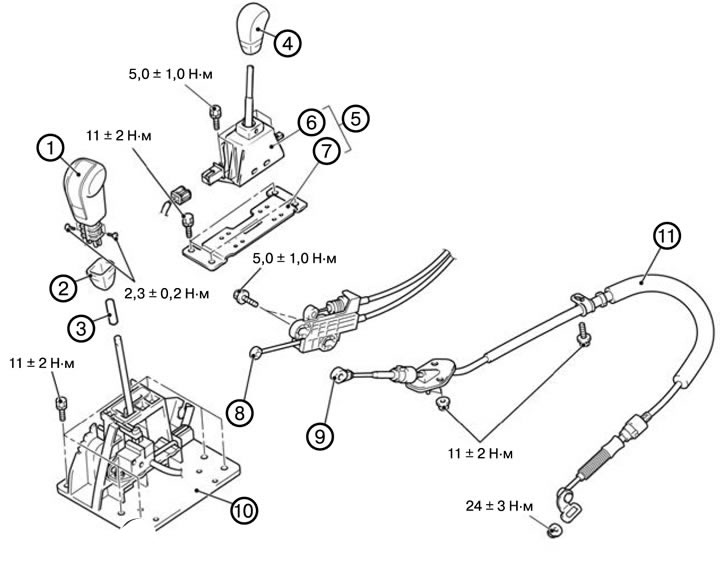

2. Снять рукоятку переключения (1).
3. Снять крышку рукоятки (2).
4. Снять втулку (3).
5. Снять рукоятку рычага переключения раздаточной коробки (4).
6. Снять индикаторную панель переключения скоростей.
7. Снять выключатель рычага переключения передач раздаточной коробки в сборе (5).
8. Снять выключатель рычага переключения передач раздаточной коробки (6).
9. Снять кронштейн выключателя рычага переключения передач раздаточной коробки (7).
10. Отсоединить соединение троса блокировки переключения (8).
11. Отсоединить соединение троса управления коробкой передач (9).
12. Снять рычаг выбора передачи в сборе (10).
13. Снять трос управления коробкой передач в сборе (11).
Установка механизма переключения передач
Примечание. При установке затянуть болты моментами затяжки, указанными на рисунке.
1. Установить трос управления коробкой передач в сборе (11).
2. Установить рычаг выбора передачи в сборе (10).
3. Подсоединить соединение троса управления коробкой передач (9).
4. Подсоединить соединение троса блокировки переключения (8).
1) Установить рукоятку рычага выбора, и затем установить рычаг выбора в положение «Р» и повернуть ключ зажигания в положение LOCK «OFF».

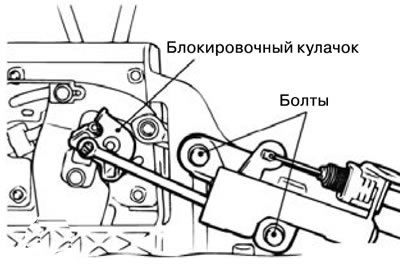

2) Установить тягу троса блокировки переключателя в блокировочный кулачок рычага переключения в сборе, установить болты троса блокировки переключения.
Момент затяжки: 5,0±1,0 Н·м.
3) Проверить работоспособность рычага переключения в сборе.
5. Установить кронштейн выключателя рычага переключения передач раздаточной коробки (7).
6. Установить выключатель рычага переключения передач раздаточной коробки (6).
7. Установить выключатель рычага переключения передач раздаточной коробки в сборе (5).
8. Установить индикаторную панель переключения скоростей.
9. Установить рукоятку рычага переключения раздаточной коробки (4).
10. Установить втулку (3).
11. Установить крышку рукоятки (2).
12. Установить рукоятку переключения (1).
13. Отрегулировать трос управления коробкой передач.
14. Проверить правильность и плавность работы рычага переключения коробки передач и раздаточной коробки.
