Механизм с тягами
1. Отсоедините рычаг переключения передач (если требуется), снимите центральную панель.
2. На моделях Precis, оснащенных таким образом, снимите задний напольный канал обогрева.
3. На моделях Mirage и Cordia/Tredia отвинтите гайки крепления кронштейна механизма переключения передач.
4. Поднимите автомобиль и установите его на устойчивые подставки.
5. Отвинтите болт и отсоедините удлинительную тягу от коробки передач (см. иллюстрацию).

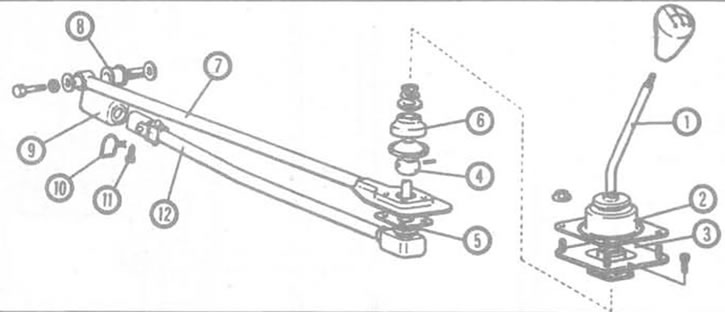

2.5а. Детали механизма переключения передач механической КПП Cordia/Tredia. 1. Рычаг переключения передач, 2. Чехол, 3. Изолятор, 4. Шаровая втулка, 8. Пыльник, 6. Резиновый изолятор, 7. Удлинительная тяга, 8. Втулка, 9. Пыльник, 10. Контровочная проволока, 11. Установочный винт, 12. Тяга переключения передач.

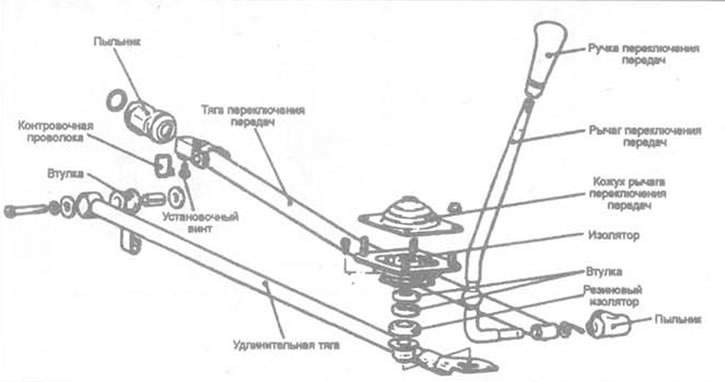

2.5b. Детали механизма переключения передач с тягой - модели Mirage и Precis.
6. Извлеките контровочную проволоку из установочного винта штока переключения передач. Ослабьте (модели Cordia/Tredia) или отвинтите (модели Mirage и Precis) установочный винт и отсоедините шток переключения передач от коробки передач.
7. На некоторых моделях Cordia/Tredia отсоедините от кузова теплозащитный экран для обеспечения зазора для снятия механизма переключения передач.
8. Отсоедините удлинительную тягу и узел рычага переключения передач, опустив их из автомобиля.
9. Установку производите в обратной последовательности. На этих моделях регулировка не предусмотрена.
Механизм с тросами
Снятие
10. Снимите рукоятку переключения передач и центральную панель.
11. Проверьте, чтобы рычаг переключения передач и рычаги тросов переключения и выбора передач находились в нейтральном положении. Извлеките шплинты и снимите зажимы и отсоедините тросов переключения передач от рычага переключения передач (см. иллюстрацию).

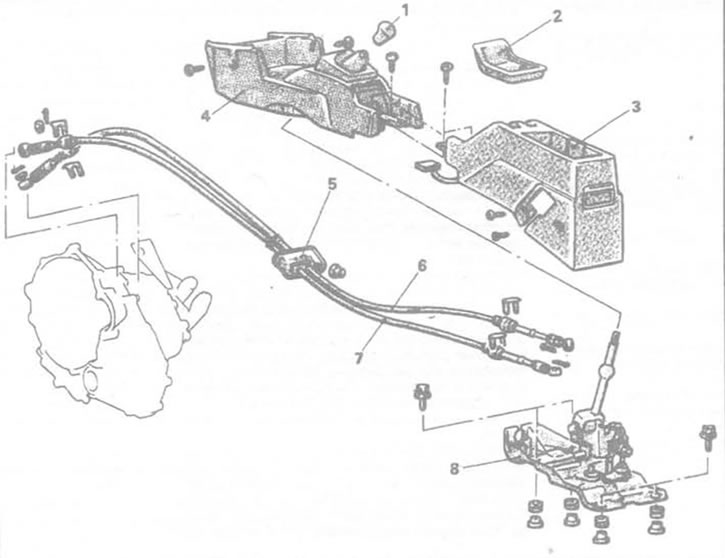

2.11a. Детали механизма переключения передач с тросами - модели Mirage и Precis. 1. Рукоятка переключения передач, 2. Лоток центральной панели, 3. Задняя панель, 4. Центральная панель, 5. Держатель троса, 6. Трос переключения передач, 7. Трос селектора, 8. Узел рычага переключения передач.

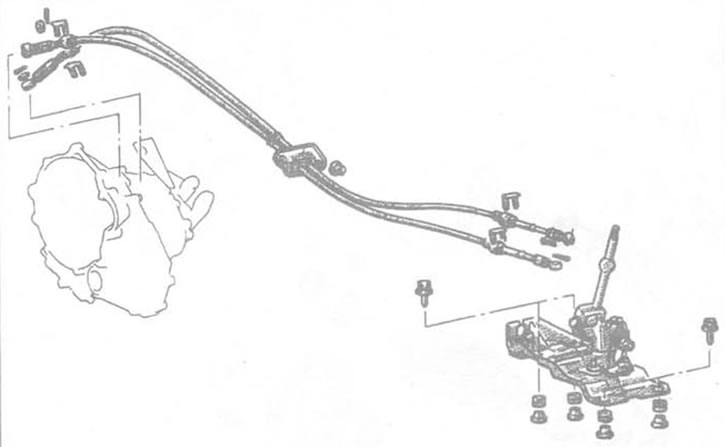

2.11b. Детали механизма переключения передач с тросами - модель Galant.
12. Отвинтите болты или гайки и отсоедините держатели троса.
13. В отсеке двигателя извлеките шплинты и зажимы, после чего отсоедините тросы от коробки передач.
14. Вытяните тросы в салон.
Установка
15. Установив рычаг переключения передач и рычаги переключения и выбора передач коробки в нейтральное положение, подсоедините тросы к узлу рычага переключения передач (см. иллюстрацию). При необходимости поверните регуляторы, расположенные на тросе со стороны рычага переключения передач, чтобы установить рычаг 8 в нейтральное положение (см. иллюстрацию).

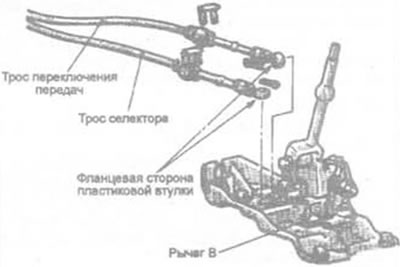

2.15а. Элементы соединения троса с рычагом переключения передач - рычаг В должен быть в нейтрали.

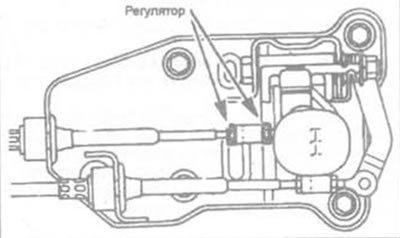

2.15b. Отрегулируйте длину троса вращением гайки (с меткой "Adjuster" (регулятор)).
16. Подсоедините тросы к коробке передач и установите держатели.
17. После установки размеры А и В с обеих сторон рычага переключения передач должны быть равны (см. иллюстрацию). Если это не так, отрегулируйте трос.

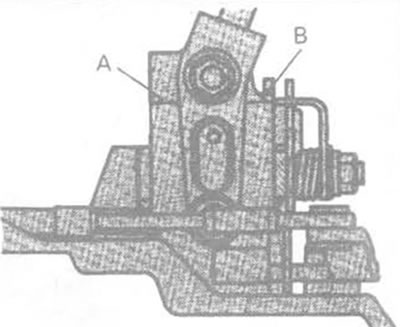

2.17. Размеры А и В на обеих сторонах рычага переключения передач должны быть равны.
