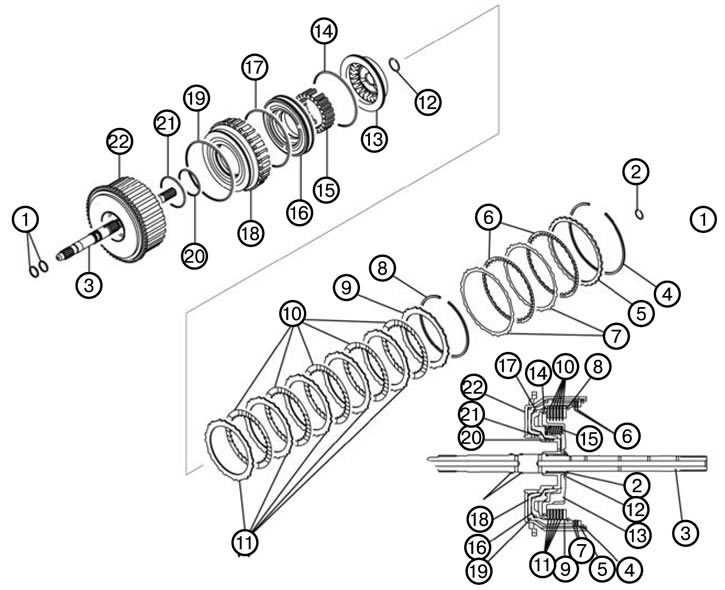

Разборка муфты задняга ходу / якая падвышае перадачы
1. Зняць ушчыльняльнае кольца (1).
2. Зняць спружыннае кольца (2).
3. Зняць уваходны вал (3).
4. Зняць спружыннае кольца (4).
5. Зняць рэактыўны дыск (5).
6. Зняць дыск муфты (6).
7. Зняць пласціну муфты (7).
8. Зняць спружыннае кольца (8).
9. Зняць рэактыўную пласціну (9).
10. Зняць дыск муфты (10).
11. Зняць пласціну муфты (11).
12. Зняць спружыннае кольца (12).

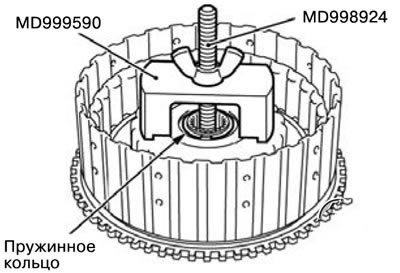

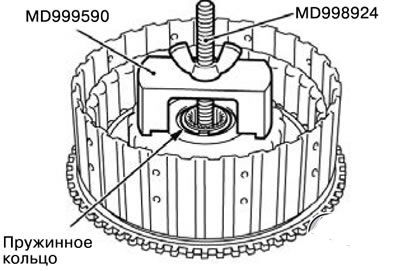

1) Усталяваць спецыяльныя інструменты MD999590 і MD998924 так, як паказана на малюнку.
2) Сціснуць зваротную спружыну, і зняць спружыннае кольца.
13. Зняць фіксатар спружыны (13).
14. Зняць ушчыльняльнае кольца (14).
15. Зняць зваротную спружыну (15).
16. Зняць поршань муфты якая падвышае перадачы (16).
17. Зняць ушчыльняльнае кольца (17).
18. Зняць поршань муфты задняга ходу (18).
19. Зняць ушчыльняльнае кольца (19).
20. Зняць ушчыльняльнае кольца (20).
21. Зняць ушчыльняльнае кольца (21).
22. Зняць фіксатар муфты задняга ходу (22).
Зборка муфты задняга ходу / якая падвышае перадачы
1. Усталяваць фіксатар муфты задняга ходу (22).
2. Устанавіць ушчыльняльнае кольца (21).
3. Усталяваць ушчыльняльнае кольца (20).
4. Усталяваць ушчыльняльнае кольца (19).
Заўвага:
- Вышмараваць ушчыльняльнае кольца вадкасцю для аўтаматычнай трансмісіі перад усталёўкай.
- Выконваць асцярожнасць, каб не пашкодзіць ушчыльняльнае кольца пры ўсталёўцы.
5. Устанавіць поршань муфты задняга ходу (18).

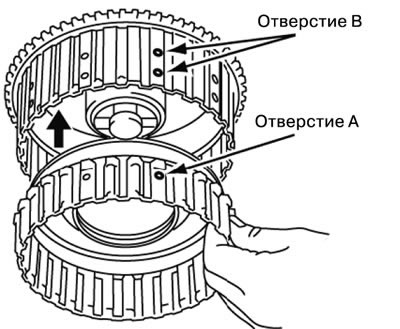

1) Сумясціць адтуліны (А і Ў) у поршні муфты задняга ходу і фіксатары муфты задняга ходу і затым сабраць іх.
6. Усталяваць ушчыльняльнае кольца (17).
7. Усталяваць поршань муфты якая падвышае перадачы (16).
8. Устанавіць зваротную спружыну (15).

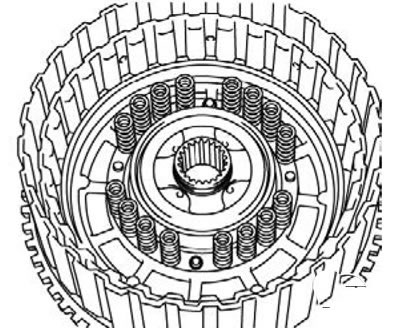

1) Сумясціць адтуліны двух зваротных спружын з двума праекцыямі на поршні муфты якая падвышае перадачы, і затым усталяваць зваротныя спружыны.
9. Усталяваць ушчыльняльнае кольца (14).
10. Устанавіць фіксатар спружыны (13).
11. Устанавіць спружыннае кольца (12).
1) Усталяваць спецыяльныя інструменты MD999590 і MD998924, так як паказана на малюнку.
2) Зацягнуць гайку спецыяльнай прылады, і сціснуць фіксатар спружыны насупраць фіксатара муфты задняга ходу.
3) Усталяваць самае тоўстае спружыннае кольца, якое можа толькі быць усталявана ў пазу для спружыннага кольца фіксатара муфты задняга ходу.
4) Пераканацца, што зазор паміж спружынным кольцам і фіксатарам спружыны адпавядае стандартнаму значэнню.
Стандартнае значэнне: 0 - 0,09 мм.
12. Усталяваць пласціну муфты (11).
13. Усталяваць дыск муфты (10).
14. Устанавіць рэактыўную пласціну (9).

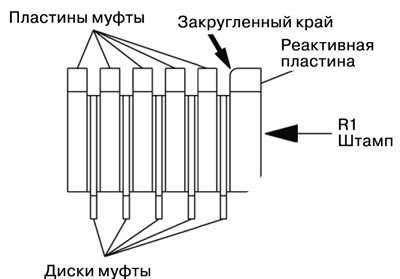

1) Па чарзе ўсталяваць пласціны і дыскі муфты ў поршань муфты задняга ходу.

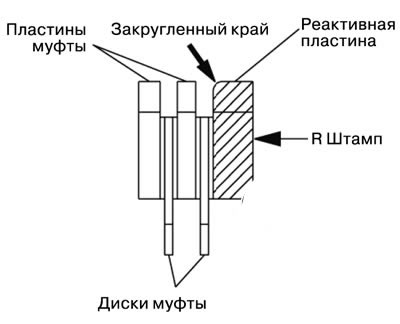

2) Устанавіць рэактыўную пласціну так, як паказана на малюнку.
15. Устанавіць спружыннае кольца (8).
1) Усталяваць спружыннае кольца ў пазу поршня муфты задняга ходу.

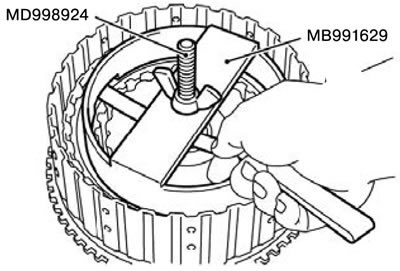

2) Усталяваць спецыяльныя інструменты МВ991629 і MD998924 так, як паказана на малюнку, і сціснуць муфту.
3) Пераканацца, што зазор паміж спружынным кольцам і рэактыўнай пласцінай адпавядае стандартнаму значэнню, абраць падыходнае спружыннае кольца.
Стандартнае значэнне: 2,0 - 2,2 мм.
16. Усталяваць пласціну муфты (7).
17. Усталяваць дыск муфты (6).
18. Усталяваць рэактыўны дыск (5).
1) Па чарзе ўсталяваць пласціны муфты і дыскі муфты ў фіксатар муфты задняга ходу.

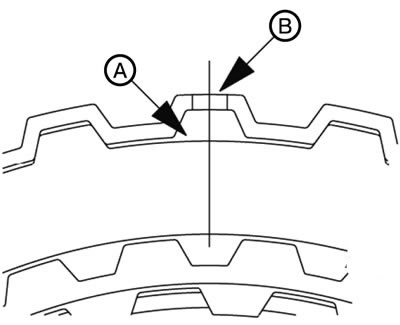

Заўвага. Пры ўсталёўцы пласцін муфты сумясціць частку без зуб'яў (А) з адтуліну фіксатара муфты задняга ходу (У).
2) Устанавіць рэактыўную пласціну так, як паказана на малюнку.
Заўвага. Пры ўсталёўцы рэактыўнай пласціны сумясціць частку без зуб'яў (А) з адтуліну фіксатара муфты задняга ходу (У).
Разборка механізму тормазу другой перадачы
19. Устанавіць спружыннае кольца (4).
1) Усталяваць спружыннае кольца ў пазу фіксатара муфты задняга ходу.

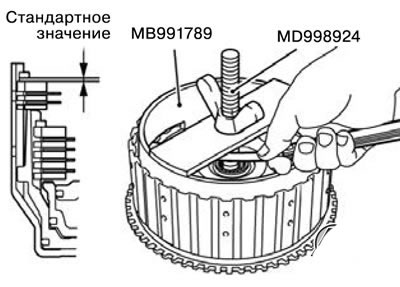

2) Усталяваць спецыяльныя інструменты МВ991789 і MD998924 так, як паказана на малюнку, і сціснуць муфту.
3) Пераканацца, што зазор паміж спружынным кольцам і рэактыўнай пласцінай адпавядае стандартнаму значэнню. Калі значэнне выходзіць за рамкі стандартных значэнняў, абраць падыходнае спружыннае кольца і адрэгуляваць зазор у адпаведнасці са стандартным значэннем.
Стандартнае значэнне: 1,5 - 1,7 мм.
Стандартнае значэнне MB991789 MD998924
20. Устанавіць уваходны вал (3).
21. Устанавіць спружыннае кольца (2).
22. Устанавіць ушчыльняльнае кольца (1).
