L200 4
(2005-2014, diesel)
Multifunkčný displej
Hlavná
L200
4
(2005-2014, diesel)
Elektrické vybavenie
Elektrické obvody
0

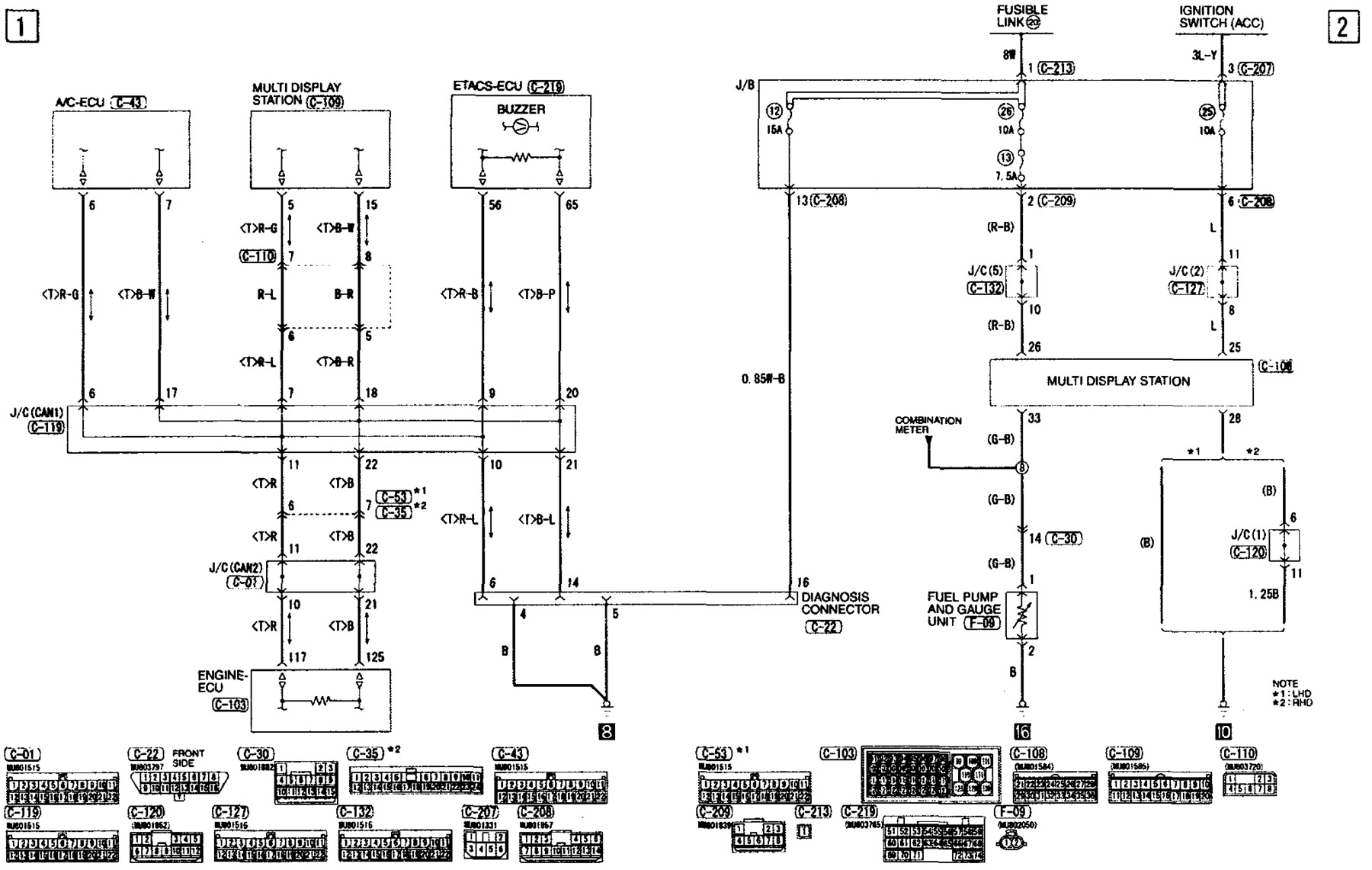

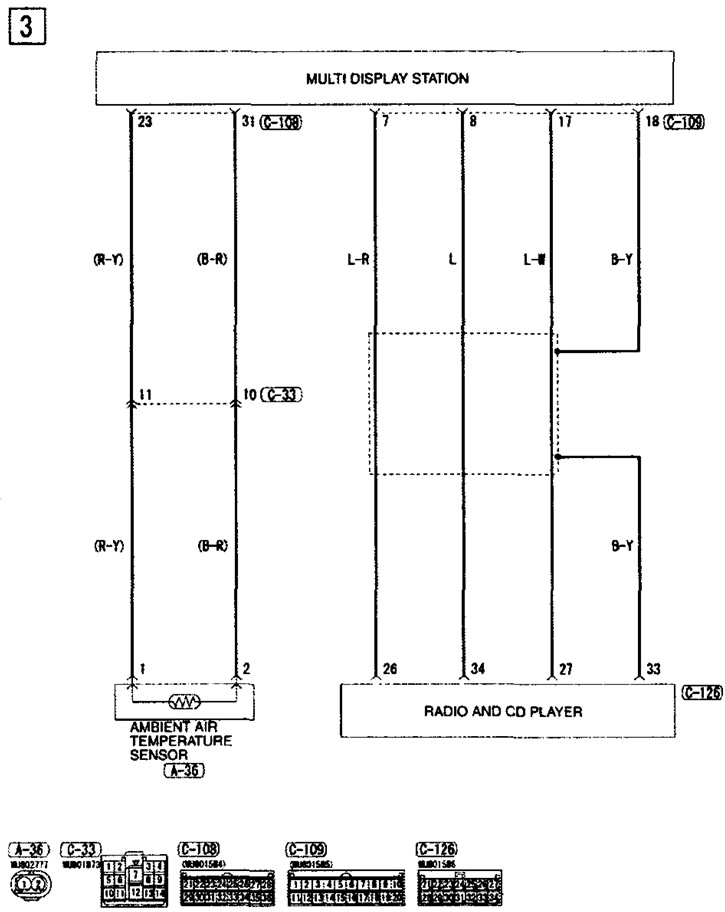

Multifunkčný displej
Открыть большую картинку в новой вкладке »
Vysvetlivky k schémam elektrického zariadenia sú umiestnené
tu →
Skratky a názvy nachádzajúce sa na diagramoch sú umiestnené
tu →
