Механический насос (модели с карбюраторным двигателем)
1. Отсоедините провод минусовой клеммы аккумулятора. Снимите колпачок заливной горловины радиатора. Снимите воздушный фильтр.
![](https://www.mitsubishiman.ru/img/colt/1423.jpg)

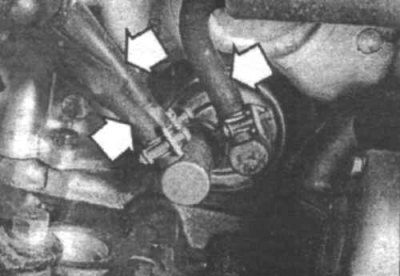

5.2 Отсоедините топливные шланги от топливного насоса
2. Отсоедините топливные шланги от насоса (5.2).
![](https://www.mitsubishiman.ru/img/colt/1424.jpg)

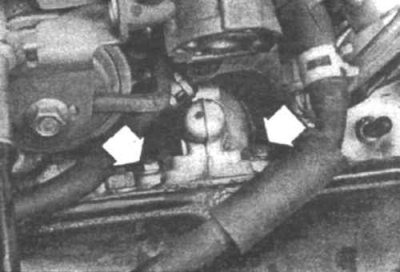

5.3 Открутите крепежные болты насоса (указаны стрелками) и снимите насос
3. Открутите крепежные болты насоса (5.3).
4. Снимите насос и удалите остатки старой прокладки с поверхности насоса и головки блока цилиндров.
5. Проверьте состояние топливных шлангов.
6. Установка проводится в обратном порядке снятия. Используйте новые прокладки.
Электрический насос (модели с впрыском топлива)
Внешний топливный насос (модели Cordia и Tredia)
7. Выпустите давление из системы питания. Снимите левое заднее колесо. Снимите крепежную полоску топливного бака и немного опустите топливный бак.
![](https://www.mitsubishiman.ru/img/colt/1425.jpg)

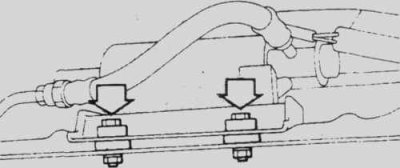

5.8 На моделях Cordia и Tredia с впрыском топлива снимите левое заднее колесо и открутите крепежные болты насоса (указаны стрелками)
8. Открутите крепежные болты насоса (5.8).
9. Отсоедините топливные шланги и разъем подключения насоса. Снимите насос с крепежного кронштейна.
10. Установка проводится в обратном порядке снятия.
Топливный насос, установленный в топливной баке (все остальные модели)
![](https://www.mitsubishiman.ru/img/colt/1426.jpg)

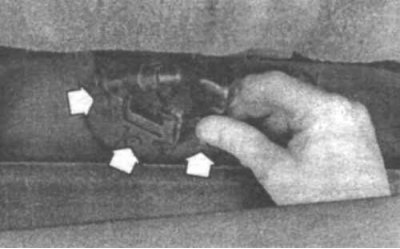

5.11а На некоторых моделях, например Galant, топливный насос снимается сбоку топливного бака, поэтому топливный бак снимать не требуется - просто отсоедините разъем подключения, топливные трубки и открутите крепежные винты
11. Выпустите давление из системы питания. Отсоедините провод минусовой клеммы аккумулятора. Снимите топливный бак, если необходимо, или отсоедините топливные трубки и разъем подключения (5.11а и 5.11б).
![](https://www.mitsubishiman.ru/img/colt/1427.jpg)

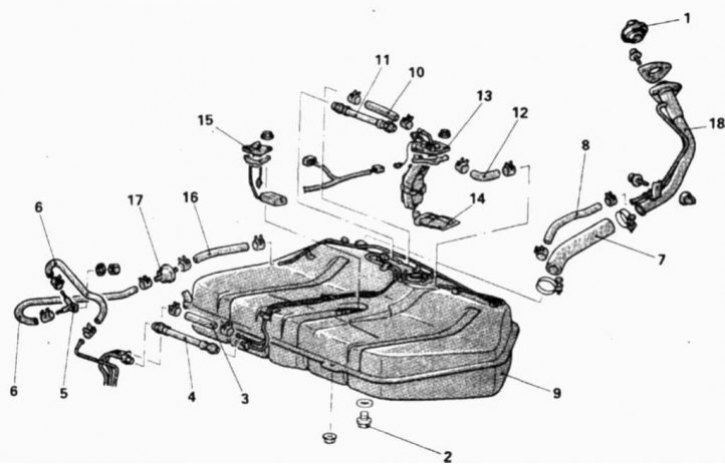

5.11б На остальных моделях, таких как Colt, Lancer, Mirage, топливный насос снимается сверху топливного бака, поэтому топливный необходимо снять с автомобиля
1. Колпачок заливной горловины; 2. Сливная заглушка; 3. Шланг обратного трубопровода; 4. Шланг подачи топлива; 5. Контрольный клапан; 6. Вентиляционный шланг; 7. Шланг заливной горловины; 8. Вентиляционный шланг; 9. Топливный бак; 10. Шланг обратного трубопровода; 11. Шланг подачи топлива; 12. Вентиляционный шланг; 13. Топливный насос; 14. Внутренний топливный фильтр; 15. Датчик уровня топлива; 16. Вентиляционный шланг; 17. Двухпутевой клапан; 18. Заливная горловина
12. Открутите крепежные винты и достаньте топливный насос из бака. Проверьте состояние прокладки насоса и замените ее, если необходимо.
13. Проверьте топливный фильтр на нижней стороне насоса (5.11б). Очистите или замените его.
14. Установка проводится в обратном порядке снятия.
