Генератор — снятие и установка, разборка и сборка (Mitsubishi Colt 5)

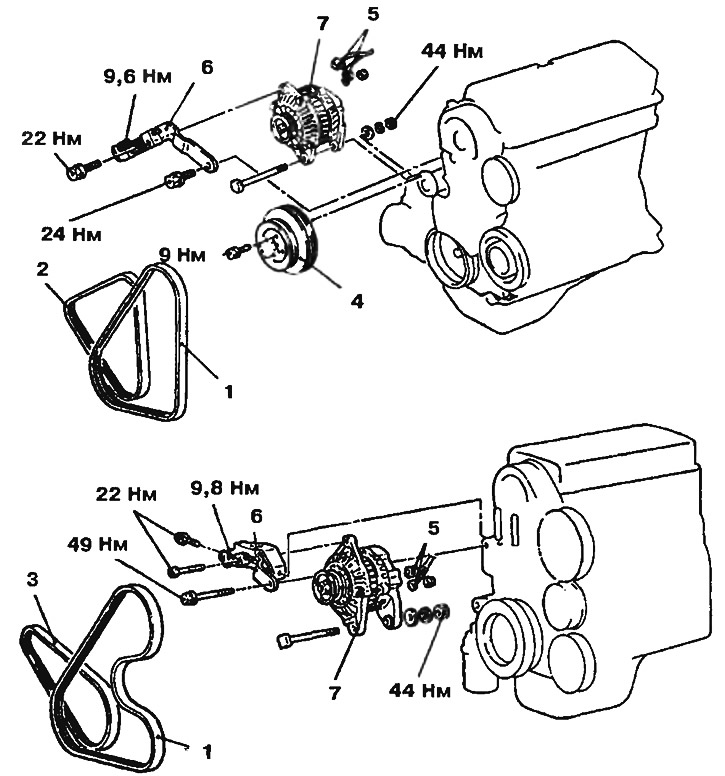

Рис. 7.1. Снятие и установка генератора: 1 - Ремень привода генератора и компрессора кондиционера; 2 - Ремень привода генератора и насоса системы охлаждения двигателя 4G1; 3 - Ремень привода генератора двигателя 4G96; 4 - Шкив насоса системы охлаждения двигателя 4G1; 5 - Разъем проводки генератора; 6 - Стойка генератора; 7 - Генератор

Рис. 7.2. Разборка и сборка генератора: 1 - Шкив генератора; 2 - Ротор; 3 - Задний подшипник; 4 - Кронштейн; 5 - Передний подшипник; 6 - Передняя крышка; 7 - Статор; 8 - Пластина; 9 - Реле и щеткодержатель; 10 - Щетка; 11 - Фиксатор; 12 - Выпрямитель; 13 - Задняя крышка
