Внимание! Во избежание выхода из строя элементов ПЗУ при обслуживании ECM/PCM следует надевать специальный браслет для снятия статического электричества!
Модели Mirage (все) и Galant с 1999 г. вып.

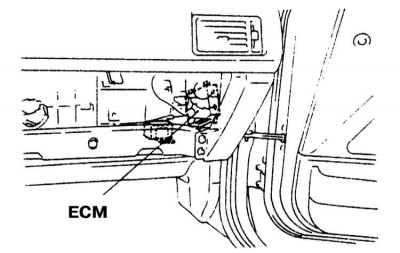

1. На данных моделях PCM расположен в нижней части стойки передней пассажирской двери автомобиля (над передней накладкой порога).
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Отсоедините электропроводку, отпустите фиксаторы и снимите сборку PCM.
4. Установка производится в обратном порядке.
Модели Galant 1994÷1998 г.г. вып.

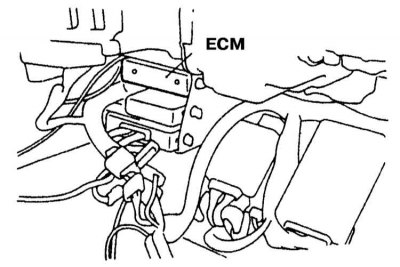

1. Местоположение модуля управления на моделях Galant 1994÷1998 г.г. вып. показано на иллюстрации.
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. Снимите обе боковые секции центральной консоли.
4. Отсоедините электропроводку, демонтируйте элементы крепежа и снимите сборку модуля управления с автомобиля.
5. Установка производится в обратном порядке.
Модели Diamante (все) и Galant 1990÷1993 г.г. вып.

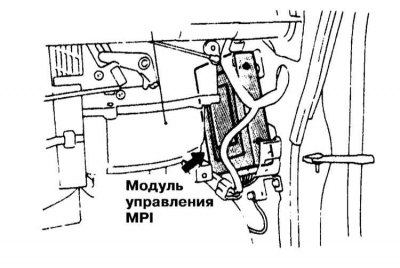

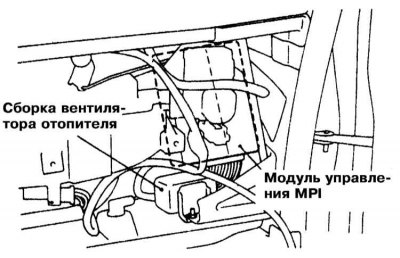

1. Местоположение модуля управления на моделях Diamante и Galant 1990÷1993 г.г. вып. показано на иллюстрациях.
 |  |
2. Отсоедините отрицательный провод от батареи.
Внимание! Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!
3. При соответствующей комплектации автомобиля отключите подушки безопасности.
4. Снимите нижнюю секцию отделки панели приборов со стороны пассажира, также снимите рукав воздуховода.
5. Снимите ударник замка вещевого ящика, саму сборку ящика иллюстрации ее наружный кожух. Выверните расположенный под вещевым ящиком винт.
6. Отсоедините электропроводку, демонтируйте крепеж и снимите PCM.
7. Установка производится в обратном порядке.
