1. Патрубок системы маслоотделения; 2. Крышка заливной горловины; 3. Сальник корпуса форсунки; 4. Сальник подводящей топливной трубки; 5. Клапанная крышка; 6. Прокладка «А»; 7. Прокладка «В»; 8. Прокладка «С»; 9. Полукруглая заглушка; 10. Винт крепления корпуса топливной форсунки; 11. Держатель корпуса топливной форсунки; 12. Возвратная топливная трубка; 13. Банджо-болт (полый винт); 14. Прокладка; 15. Стойка держателя; 16. Корпус топливной форсунки; 17. Уплотнительная прокладка форсунки; 18. Винт крепления шестерни распределительного вала; 19. Шестерня распределительного вала; 20. Задняя крышка защиты ремней ГРМ
* Снятие элементов производится в порядке номеров, указанных на рисунке
Снятие и установка шестерни распределительного вала
Удерживая распредвал за шестигранник гаечным ключом, открутите винт крепления и снимите шестерню.
При установке затяните винт крепления моментом 88±10 Нм.
Установка корпусов топливных форсунок
1. Нанесите небольшое количество масла на резьбы винтов крепления.
2. Установите корпуса форсунок, стойки и держатели и закрутите, не затягивая, винты крепления.
3. Установите возвратную топливную трубку, новые прокладки и затяните банджо-болты моментом 15±2 Нм.
4. Затяните винты крепления корпусов форсунок моментом 10±1 Нм.
5. После затяжки указанным моментом окончательно затяните винты крепления на угол 120°+125°.
Установка клапанной крышки
1. Нанесите небольшое количество герметика 3М ATD Part № 8660 или аналогичного на заглушку и установите заглушку на место в ГБЦ (см. рис. М2 2.053).
2. Нанесите небольшое количество герметика 3М ATD Part № 8660 или аналогичного на поверхность заглушки и ГБЦ, как показано на рисунке (см. рис. М2 2.054).
3. Установите прокладку, клапанную крышку и винты крепления.
4. Затяните винты моментом 3,0±1,0 Нм в порядке, указанном на рисунке.
5. Повторно в том же порядке затяните все винты моментом 10±2 Нм.
Установка масляных уплотнений в клапанную крышку
(Статья взята с веб-сайта: MitsubishiMan.ru)

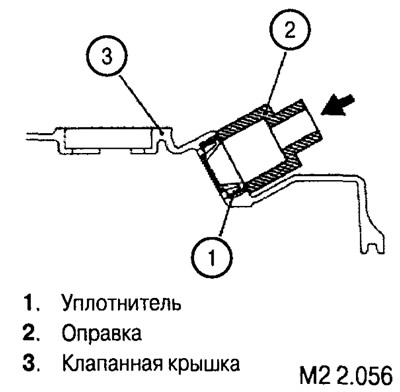

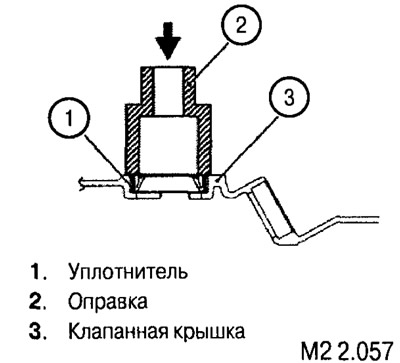

Новые уплотнители устанавливаются с использованием подходящих оправок (например, торцовой головки), как показано на рисунках.
 |
 |
