Снятие
− Перед началом снятия деталей выполните следующие операции:
- а) Слейте тормозную жидкость.
- б) Снимите кожух двигателя.
− Снятие деталей производится в порядке номеров, указанном на рисунке "Снятие блока управления ABS в сборе".

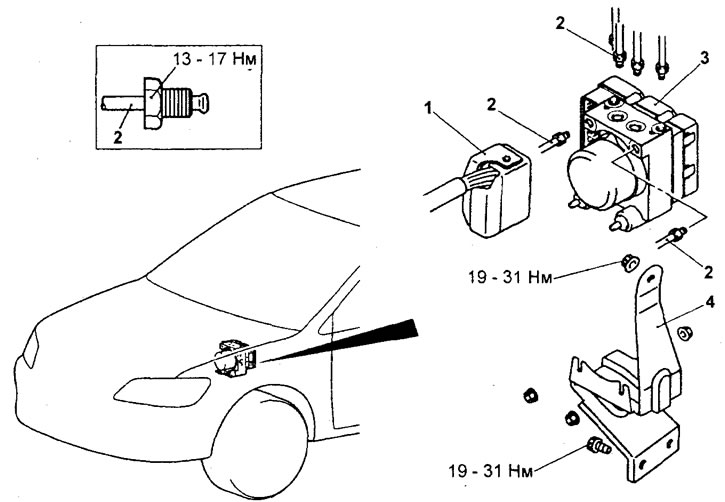

Снятие блока управления ABS в сборе. 1 - разъём жгута проводов, 2 - тормозная трубка, 3 - гидравлический блок ABS в сборе, 4 - кронштейн гидравлического блока.
− При снятии деталей обратите внимание на следующие операции:
1. Отсоединение разъёма жгута проводов блока управления ABS.

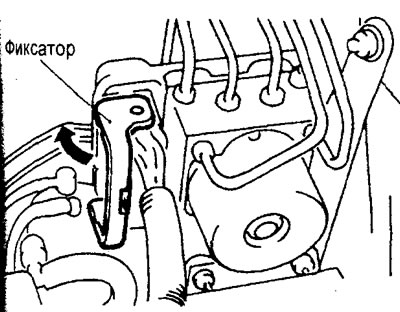

Поверните фиксатор, как показано на рисунке, отсоедините разъём жгута проводов блока управления ABS.
Снятие блока управления ABS в сборе.
Внимание:
- − Блок управления ABS в сборе имеет большой вес, поэтому будьте осторожны при его снятии.
- − Блок управления ABS блок в сборе является неразборной конструкцией, поэтому запрещается ослаблять любые болты и гайки крепления на корпусе гидравлического блока.
- − Запрещается ронять или ударять блок управления ABS.
- − Запрещается переворачивать или класть набок блок управления ABS.
Установка
− Установка деталей производится в порядке, обратном снятию.
(Источник статьи доступен на: mitsubishiman)
− При установке деталей обратите внимание на операцию подсоединения тормозных трубок.

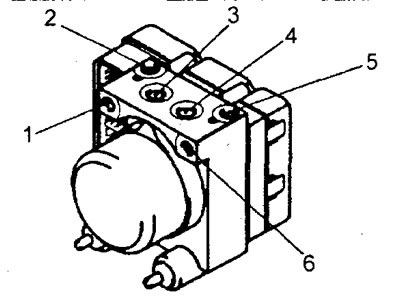

Подсоедините трубки к гидравлическому блоку, как показано на рисунке.
− После завершения установки деталей выполните следующие операции.
а) Залейте тормозную жидкость.
б) Удалите воздух из гидропривода тормозов.
в) Проверьте блок управления ABS.
г) Установите кожух двигателя.
