Снятие и установка
− Перед началом снятия деталей снимите нижнюю часть центральной консоли и, при необходимости, переднее сиденье водителя (см. главу "Кузов").
− Снятие производится в порядке номеров, указанном на рисунках "Снятие деталей стояночного тормоза (модели с задними дисковыми тормозами) и троса привода стояночного тормоза".

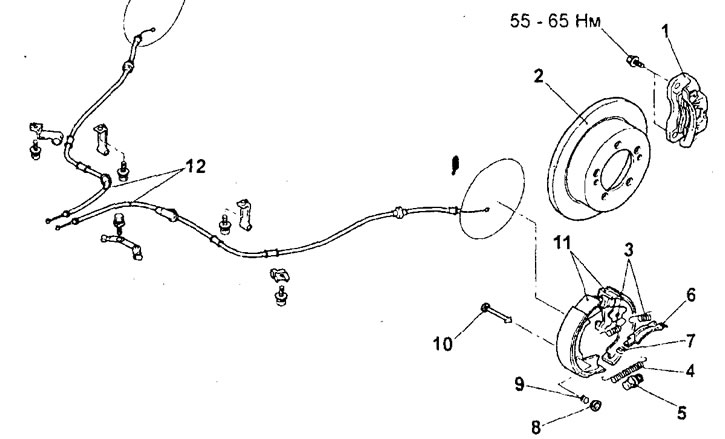

Снятие деталей стояночного тормоза (модели с задними дисковыми тормозами) и троса привода стояночного тормоза. 1 - суппорт заднего тормоза в сборе; 2 - задний тормозной диск; 3 - возвратные пружины колодок; 4 - пружина регулятора; 5 - регулятор зазора тормоза; 6 - распорная пластина колодок; 7 - пружина распорной пластины; 8 - колпачок опорного штифта колодки; 9 - пружина опорного штифта колодки; 10 - опорный штифт колодки; 11 - тормозные колодки (с накладками); 12 - трос привода стояночного тормоза.

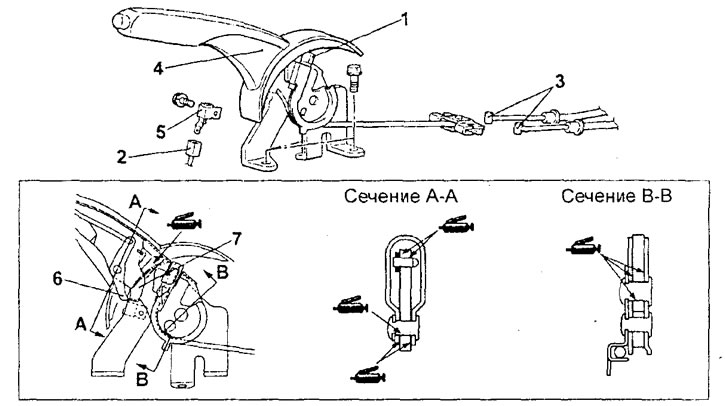

Снятие рычага стояночного тормоза. 1 - регулировочная гайка; 2 - разъём выключателя индикатора стояночного тормоза; 3 - соединение тросов привода стояночного тормоза в сборе; 4 - рычаг стояночного тормоза в сборе; 5 - выключатель индикатора стояночного тормоза.
− (Модели с задними дисковыми тормозами) При снятии деталей обратите внимание на следующие операции:
1. Снятие суппорта в сборе.
Снятый тормозной суппорт необходимо подвесить с помощью проволоки.

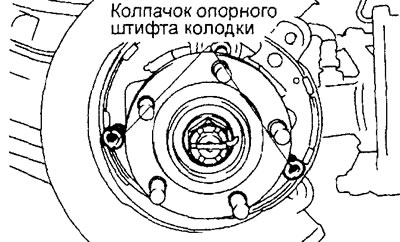

2. Снятие колпачка опорного штифта колодки.
Разведите тормозные колодки стояночного тормоза и снимите колпачки опорных штифтов колодок.
− Установка осуществляется в порядке обратном снятию.
− При установке деталей обратите внимание на следующие операции:

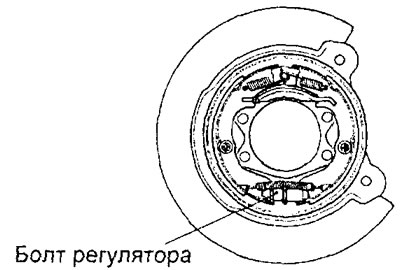

1. Установка регулятора зазора тормоза.
Внимание: установите регулятор так, чтобы болт регулятора на левом заднем колесе был направлен к передней части автомобиля, а болт регулятора на правом заднем колесе был направлен к задней части автомобиля.

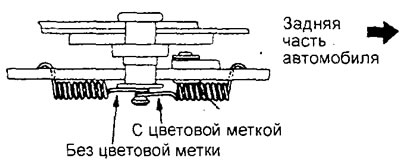

2. Установка возвратных пружин колодок.
Установите возвратные пружины, как показано на рисунке.
Внимание: нагрузочные характеристики соответствующих возвратных пружин колодок различны. Характеристику пружины можно определить по наличию идентификационной цветовой метки, показанной на рисунке.
Примечание: на рисунке показано расположение пружин для левого колеса. Для правого колеса расположение пружин будет симметричным.
− После завершения установки деталей выполните следующие операции:
- а) Отрегулируйте ход рычага стояночного тормоза
- б) Установите нижнюю часть центральной консоли и переднее сиденье водителя (см. главу "Кузов").
Проверка износа тормозной колодки и барабана стояночного тормоза (модели с задними дисковыми тормозами)

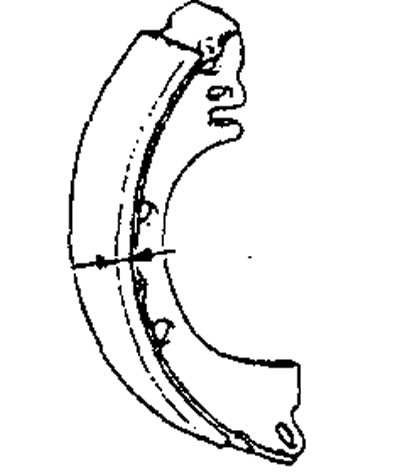

1. В нескольких местах измерьте толщину фрикционной накладки тормозной колодки стояночного тормоза.
Номинальное значение — 2,8 мм
Предельно допустимое значение — 1,0 мм
Внимание: если толщина накладки равна предельно допустимому значению или меньше этого значения, то замените тормозные колодки стояночного тормоза.

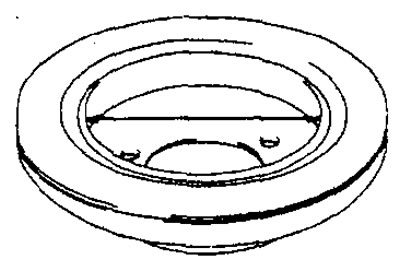

2. Измерьте диаметр тормозного барабана стояночного тормоза (внутренний диаметр тормозного диска) в нескольких местах.
Номинальное значение — 168 мм
Предельно допустимое значение — 169 мм
Внимание: если диаметр барабана стояночного тормоза равен предельно допустимому значению или больше его, то замените тормозной диск заднего тормоза.
