Снятие
Для снятия троса привода стояночного тормоза выполните следующие операции.
Снимите напольную консоль.
Трос привода стояночного тормоза автомобилей с задними барабанными тормозами

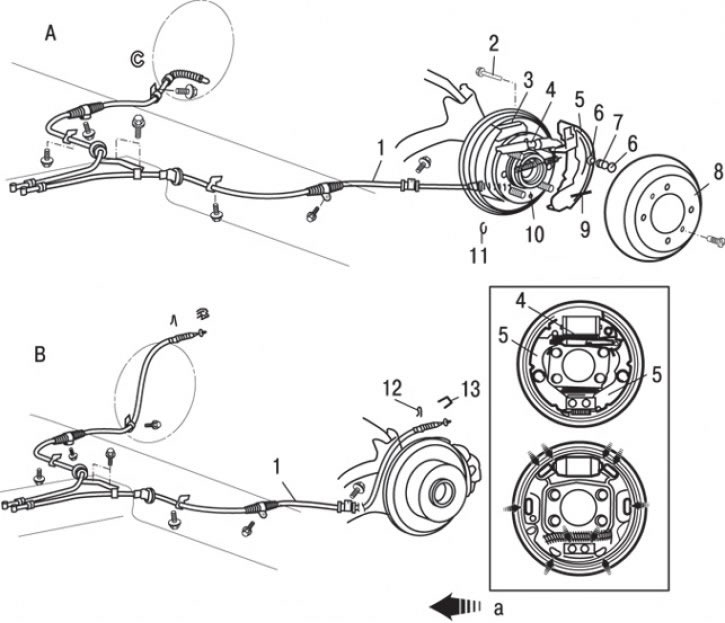

Рис. 14.58. Трос привода стояночного тормоза: А – автомобили с задними барабанными тормозами; В – автомобили с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза; а – места нанесения смазки; 1 – трос привода стояночного тормоза; 2 – держатель тормозной колодки; 3 – верхняя возвратная пружина; 4 – автоматический регулятор зазора; 5 – тормозная колодка с накладкой в сборе; 6 – колпачок держателя; 7 – пружина держателя; 8 – задний тормозной барабан; 9 – нижняя возвратная пружина; 10 – пружина автоматического регулятора; 11 – фиксатор; 12 – фиксатор троса; 13 – держатель троса
1. Снимите задний тормозной барабан 8 (рис. 14.58).
2. Снимите пружину 10 автоматического регулятора.
3. Снимите нижнюю возвратную пружину 9.
4. Снимите автоматический регулятор 4 зазора.
5. Снимите верхнюю возвратную пружину 3.
6. Снимите колпачок 6 держателя.
7. Снимите пружину держателя 7.
8. Снимите держатель 2 тормозной колодки.
9. Снимите тормозную колодку с накладкой в сборе.
10. Снимите фиксатор 11.
11. Снимите трос 1 привода стояночного тормоза.
Трос привода стояночного тормоза автомобилей с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза
Для снятия троса привода стояночного тормоза на автомобилях с задними дисковыми тормозами со встроенным барабанным механизмом стояночного тормоза дополнительно выполните следующие операции.
Статья основана на данных сайта MitsubishiMan.ru
1. Снимите держатель 13 (см. рис. 14.58) троса.
2. Снимите фиксатор 12 троса.
3. Снимите трос 1 привода стояночного тормоза.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Отрегулируйте ход рычага стояночного тормоза.
2. Установите напольную консоль.
