Снятие и установка
− Снятие деталей производится в порядке номеров, указанных на рисунке "Снятие стойки передней подвески в сборе".
Снятие стойки передней подвески в сборе. 1 - кронштейн крепления жгута проводов датчика частоты вращения переднего колеса (модели с ABS). 2 - кронштейн крепления тормозного шланга, 3 - болт крепления стойки передней подвески и поворотного кулака, 4 - гайка крепления стойки передней подвески, 5 - стойка передней подвески в сборе.
− Установка деталей осуществляется в порядке, обратном снятию.
− После завершения установки деталей выполните следующие операции:
- а) Проверьте состояние защитных чехлов шаровых шарниров и защитной крышки стойки.
- б) Выполните проверку и регулировку углов установки передних колёс.
Разборка
− Разборка производится в порядке номеров, указанных на рисунке "Разборка стойки передней подвески".
Разборка стойки передней подвески. 1 - контргайка, 2 - демпфирующая опора стойки, 3 - подшипник, 4 - верхнее седло пружины, 5 - верхняя накладка пружины, 6 - буфер хода сжатия, 7 - пружина стойки передней подвески, 8 - нижнее седло пружины, 9 - стойка передней подвески.
− При снятии деталей обратите внимание на операцию по снятию контргайки.
а) С помощью специального инструмента сожмите пружину стойки.
Внимание:
- - Установите рычаги специального приспособления симметрично так, чтобы их максимальная длина не превышала установочных пределов (длины пружины).
- - Не применяйте пневматический инструмент (ударный гайковёрт) при затяжке болта специального приспособления.
б) Удерживая верхнюю чашку пружины с помощью специального инструмента, отверните контргайку.
Внимание: не применяйте пневматический инструмент (ударный гайковерт).

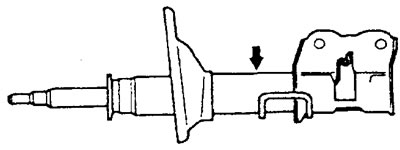

Удаление газа
1. Полностью вытяните шток стойки.
2. Используя дрель, просверлите отверстие для выпуска газа в цилиндре, на участке, показанном на рисунке.
Внимание: выпуск газа безопасен, но при сверлении может вылетать металлическая стружка.
Сборка
− Сборка производится в порядке, обратном разборке.
− При сборке обратите внимание на операцию по установке самоконтрящейся гайки.
а) Сожмите пружину при помощи специального инструмента и временно затяните самоконтрящуюся гайку.
б) Расположите отверстие верхней чашки пружины и отверстие нижней чашки пружины на одной линии.
Примечание: воспользуйтесь подходящей трубкой.
в) Корректно расположите края обоих витков пружины в канавках седел, затем ослабьте затяжку специального инструмента.
г) Используя специальный инструмент, затяните контргайку указанным моментом затяжки.
Примечание: не применяйте пневматический инструмент (ударный гайковерт) при затяжке контргайки.
Момент затяжки — 50 - 70 Н−м
