Продольный рычаг (Mitsubishi Lancer 9)

  • Главная
  • Лансер
  • 9 (2000-2007, бензин)
  • Шасси и ходовая часть
  • Передняя подвеска
  • Продольный рычаг
0
Оглавление: Снятие ⤓ Проверка ⤓ Установка ⤓ Замена втулки продольного рычага ⤓

Снятие



− (Модели 2WD) Перед началом снятия деталей снимите ступицу заднего колеса в сборе.

− Снятие производится в порядке номеров, указанном на рисунке "Снятие продольного рычага в сборе".

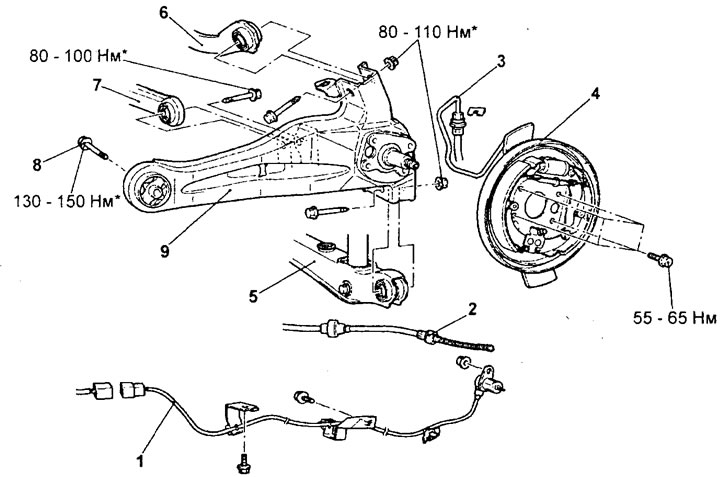

Снятие продольного рычага в сборе (модели 2WD). 1 - провод датчика частоты вращения колеса (модели с ABS), 2 - трос привода стояночного тормоза, 3 - тормозная трубка, 4 - задний тормоз / стояночный тормоз, 5 - нижний рычаг, 6 - верхний рычаг, 7 - рычаг регулировки схождения, 8 - болт продольного рычага, 9 - продольный рычаг.


Внимание: необходимо только предварительно затянуть гайки и болты, отмеченные знаком а окончательную затяжку произвести на незагруженном автомобиле после опускания его на колеса.

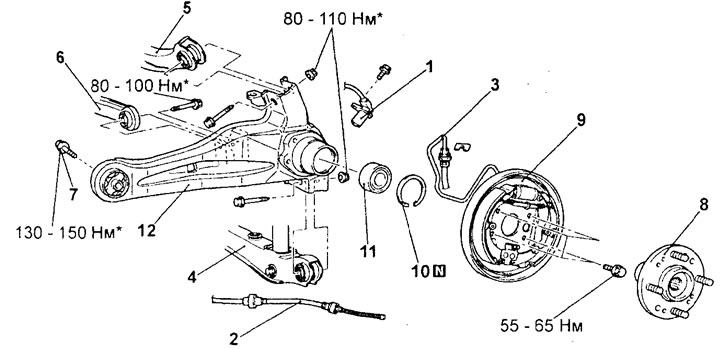

Снятие продольного рычага в сборе (модели 4WD). 1 - датчик частоты вращения колеса (модели с ABS), 2 - трос привода стояночного тормоза, 3 - тормозная трубка, 4 - нижний рычаг, 5 - верхний рычаг, 6 - рычаг регулировки схождения, 7 - болт продольного рычага, 8 - ступица заднего колеса в сборе, 9 - задний тормоз / стояночный тормоз, 10 - стопорное кольцо, 11 - подшипник ступицы заднего колеса, 12 - продольный рычаг.




Внимание: необходимо только предварительно затянуть детали, отмеченные знаком а окончательную затяжку произвести на незагруженном автомобиле после опускания его на колеса.


− При снятии деталей обратите внимание на следующие операции.

1. (Модели 4WD с дисковыми тормозами) Снятие заднего тормоза в сборе.

Снимите суппорт тормоза в сборе и подвесьте его с помощью проволоки.

Внимание: не подвешивайте суппорт тормоза за тормозной шланг.


2. Снятие болта крепления нижнего рычага.

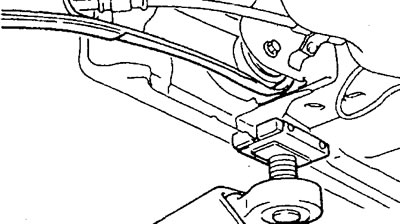

Поддомкратьте переднюю часть продольного рычага и отверните гайку.



3. Отсоединение нижнего рычага от кулака заднего колеса:

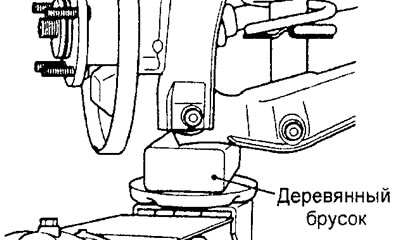

а) Подложите деревянный брусок под нижний рычаг, как показано на рисунке. С помощью домкрата сожмите пружину задней подвески и снимите болт крепления нижнего рычага к кулаку заднего колеса.



б) Медленно опустите домкрат и снимите пружину.



4. (Модели 4WD) Снятие подшипника ступицы колеса.

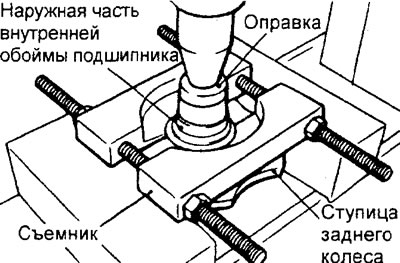

а) С помощью специального съемника подшипников выпрессуйте наружную часть внутренней обоймы подшипника из ступицы колеса.

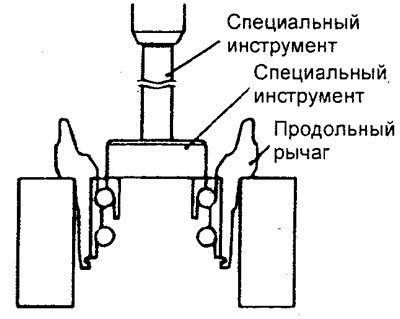

б) С помощью специальных инструментов извлеките подшипник ступицы колеса из продольного рычага.



Проверка



1. Проверьте втулки на отсутствие износа, повреждений и ухудшения состояния.

2. Проверьте продольный рычаг на отсутствие изгиба и повреждений.

Установка



− Установка производится в порядке, обратном снятию. При установке деталей обратите, внимание на следующие операции.

1. (Модели 4WD) Установка подшипника ступицы колеса.

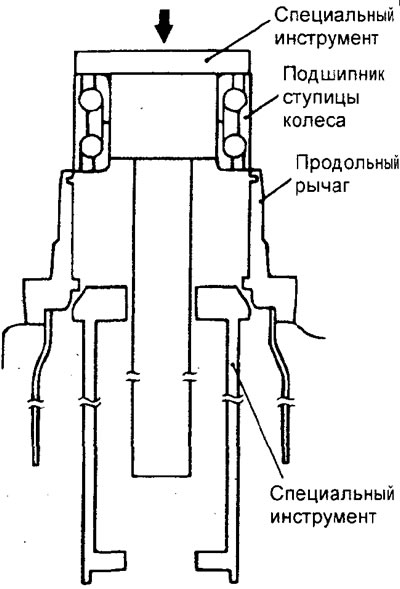

С помощью специальных инструментов запрессуйте подшипник ступицы колеса в корпус продольного рычага.



2. (Модели 4WD) Установка ступицы заднего колеса в сборе.

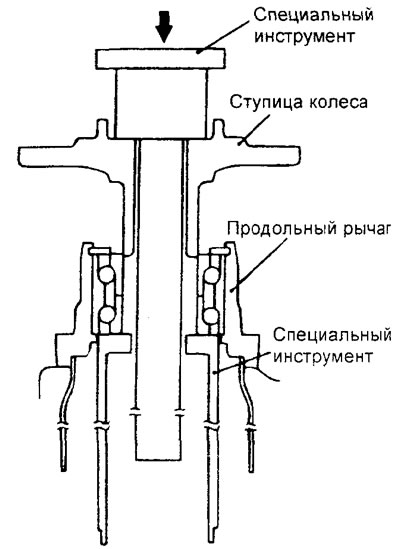

С помощью специальных инструментов запрессуйте ступицу заднего колеса.

Внимание: если посадка внутренней обоймы подшипника некорректная (обойма выступает), то перед установкой ступицы колеса запрессуйте подшипник в продольный рычаг.




− После завершения установки деталей выполните следующие операции.

а) (Модели 2WD) Установите ступицу заднего колеса.

6) Залейте тормозную жидкость и удалите воздух из тормозной системы (см. главу "Тормозная система"),

в) Проверка и регулировка углов установки задних колес.

г) Проверка хода рычага стояночного тормоза (см. главу "Тормозная система").

Замена втулки продольного рычага

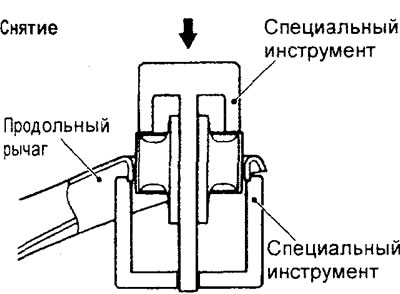

1. С помощью специальных инструментов выпрессуйте втулку из продольного рычага.



2. Правильно ориентируйте и расположите втулку продольного рычага при установке.

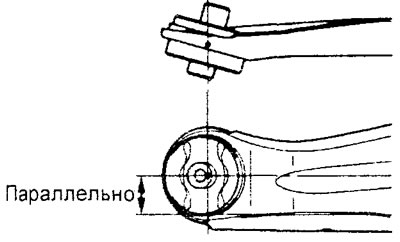

а) Расположите втулку продольного рычага так, чтобы её сторона с большей выступающей частью внутренней трубки была обращена к продольной оси автомобиля.



б) Убедитесь, что вогнутые части втулки продольного рычага расположены, как показано на рисунке.

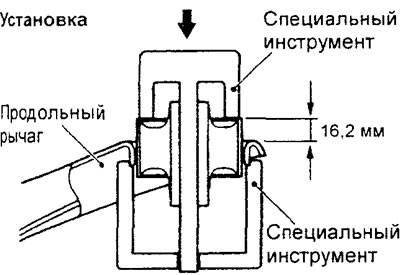

3. С помощью специальных инструментов запрессуйте втулку в продольный рычаг.
