Снятие
− Перед началом снятия деталей выполните следующие операции:
- а) Слейте рабочую жидкость из гидросистемы усилителя рулевого управления.
- б) Снимите спиральный провод.
- в) Снимите подрамник.
- г) Снимите элементы системы выпуска.
− Снятие деталей производится в порядке номеров, указанном на рисунке "Шланги гидросистемы усилителя рулевого управления".

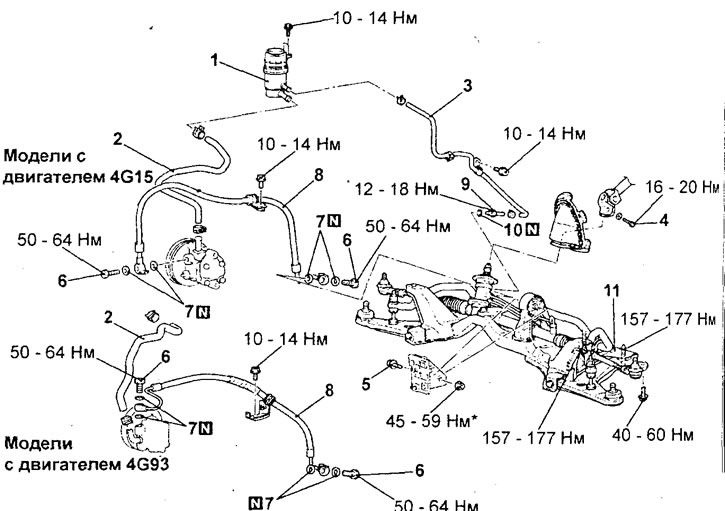

Шланги гидросистемы усилителя рулевого управления (модели с 05.2000 г.) 1 - бачок гидросистемы усилителя, 2 - впускной шланг, 3 - возвратный шланг, 4 - болт рулевого вала, 5 - болт кронштейна, 6 - перепускной бот 7 - кольцевая прокладка, 8 - нагнетательный шланг, 9 - возвратная трубка 10 - кольцевая прокладка, 11 - подрамник.
Примечание: гайки, отмеченные сперва наверните, а после завершения установки затяните указанным моментом.

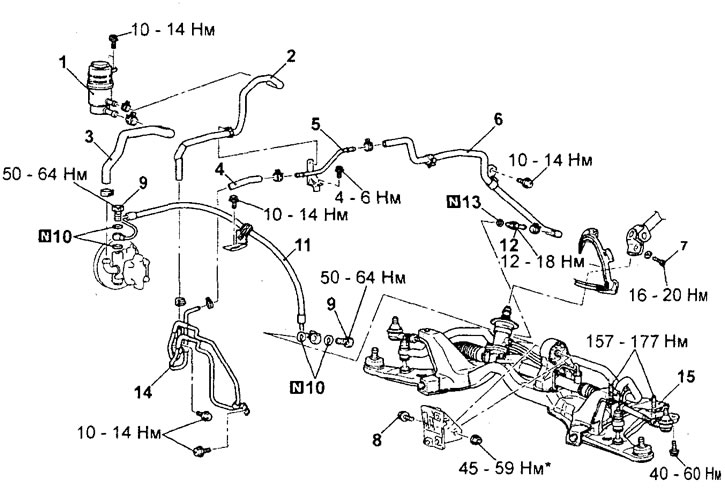

Шланги гидросистемы усилителя рулевого управления (модели с 10.2001 г.). 1 - бачок гидросистемы усилителя, 2 - возвратный шланг "А", 3 - впускной шланг, 4 - возвратный шланг "В", 5 - возвратная трубка в сборе, 6 - возвратный шланг "С", 7 - болт рулевого вала, 8 - болт кронштейна, 9 - перепускной болт, 10 - кольцевая прокладка, 11 - нагнетательный шланг, 12 - возвратная трубка, 13 - кольцевая прокладка, 14 - трубка охладителя в сборе.
Примечание: гайки, отмеченные "*", сперва наверните, а после завершения установки затяните указанным моментом.
− При снятии деталей обратите внимание на операцию снятия перепускного болта и возвратной трубки.
Для облегчения снятия опустите подрамник в нижнее положение.
Примечание: не отворачивайте болт крепления подрамника.
Установка
− Установка деталей осуществляется в порядке, обратном снятию.
− (Модели с 10.2001 г.) При установке деталей обратите внимание на следующие операции.

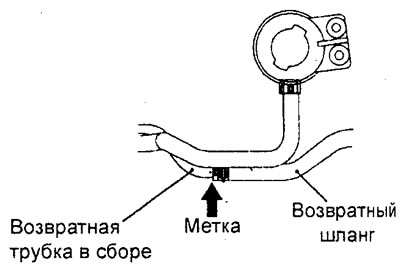

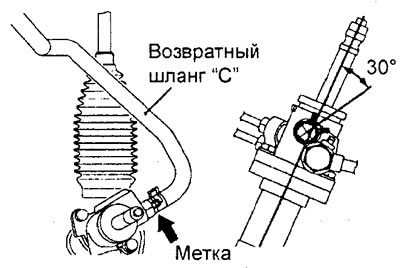

1. Установка возвратного шланга "С".
а) Установите возвратный шланг и зафиксируйте его хомутом так, как показано на рисунке. Обратите внимание на цветовые метки.
б) Подсоедините возвратный шланг к возвратной трубке.

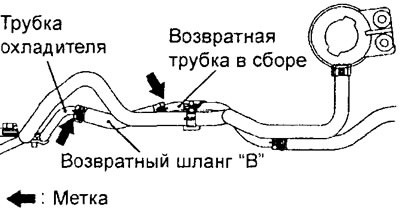

2. Установка возвратного шланга "В".
Установите возвратный шланг и зафиксируйте его хомутами так, как показано на рисунке. Обратите внимание на цветовые метки.

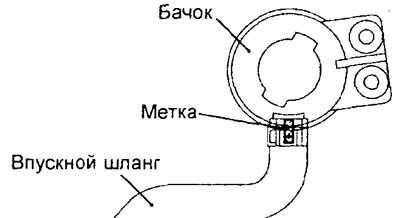

3. Установка впускного шланга. Подсоедините впускной шланг к бачку, как показано на рисунке.

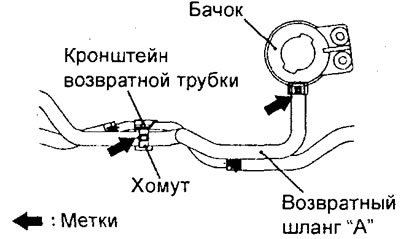

4. Установка возвратного шланга "А".
а) Подсоедините возвратный шланг к бачку, как показано на рисунке.
Источник статьи доступен на: mitsubishiman.ru
б) Зафиксируйте возвратный шланг на кронштейне возвратной трубки.

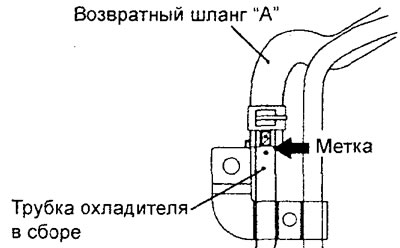

в) Установите возвратный шланг и зафиксируйте, как показано на рисунке. Обратите внимание на цветовые метки.
− После установки деталей выполните следующие операции.
а) Установите элементы системы выпуска.
б) Установите подрамник.
в) Установите спиральный провод.
г) Залейте рабочую жидкость в гидросистему усилителя рулевого управления.
