Автомобили с 1996 года выпуска
Снятие
Для снятия шлангов гидравлической системы усилителя рулевого управления последовательно выполните следующие операции.
1. Слейте жидкость из гидравлической системы усилителя.

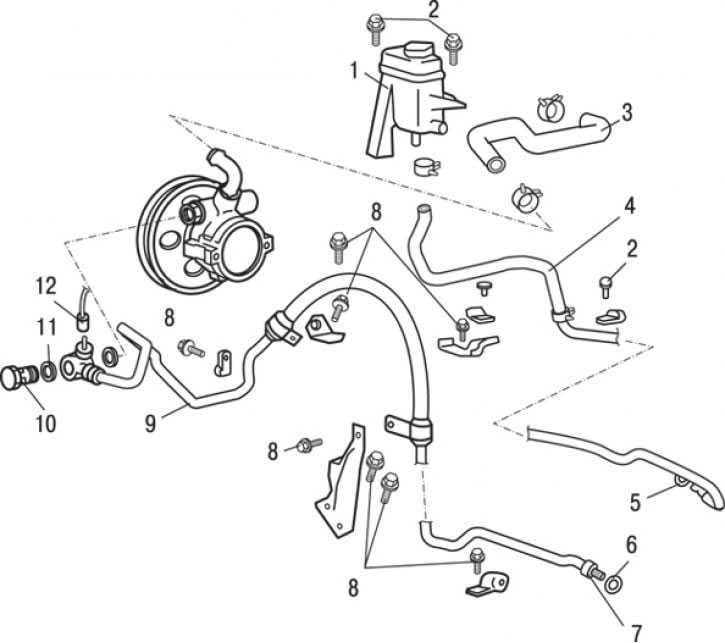

Рис. 13.23. Шланги гидравлической системы усилителя рулевого управления автомобилей с 1996 года выпуска: 1 – бачок; 2 – болт(8 Н·м); 3 – шланг низкого давления; 4 – возвратный шланг; 5, 6 – кольцевые прокладки; 7 – соединительная гайка (12–14 Н·м); 8 – болт (25 Н·м); 9 – шланг высокого давления; 10 – перепускной болт (12–14 Н·м); 11 – прокладка; 12 – разъем датчика-выключателя давления
2. Снимите шланг 3 (рис. 13.23) низкого давления.
3. Снимите бачок 1.
4. Снимите возвратный шланг 4.
5. Снимите кольцевую прокладку 5.
6. Снимите разъем 12 датчика-выключателя давления.
7. Отверните перепускной болт 10.
8. Снимите прокладку 11.
9. Отсоедините шланг 9 высокого давления.
Статья была скопирована с сайта: mitsubishiman.ru
10. Снимите кольцевую прокладку 6.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.
1. Залейте жидкость в гидравлическую систему усилителя рулевого управления.
Автомобили с 1997 и 2001 года выпуска
Снятие
Для снятия шлангов гидравлической системы усилителя рулевого управления выполните следующие операции.
1. Слейте жидкость из гидравлической системы усилителя.

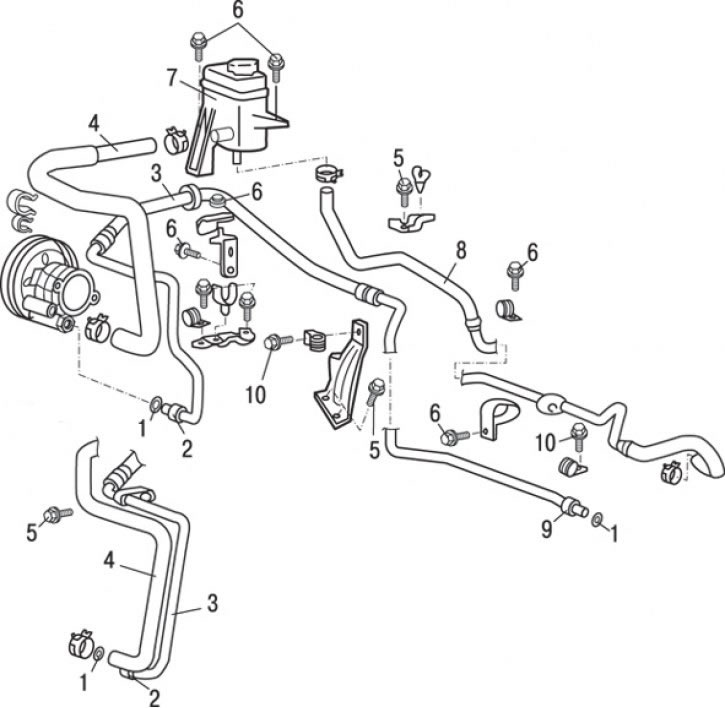

Рис. 13.24. Шланги гидравлической системы усилителя рулевого управления автомобилей с 1997 года выпуска: 1 – кольцевая уплотнительная прокладка; 2 – соединительная гайка (25 Н·м); 3 – шланг, отводящий от насоса; 4 – шланг, подводящий к насосу; 5 – болт (25 Н·м); 6 – болт (10 Н·м); 7 – бачок; 8 – возвратный шланг; 9 – соединительная гайка (12–14 Н·м); 10 – болт (12 Н·м)

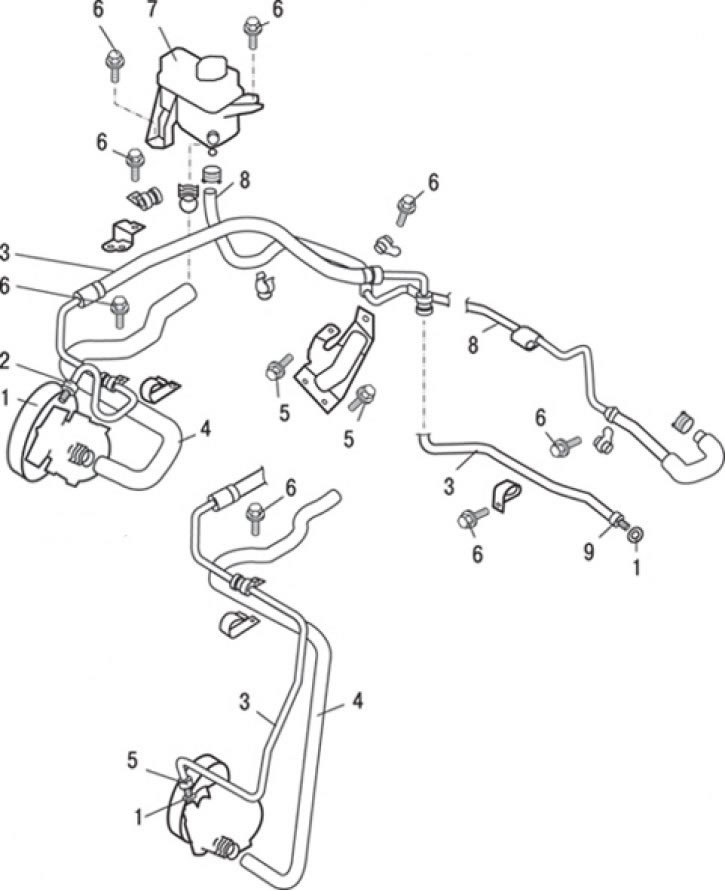

Рис. 13.25. Шланги гидравлической системы усилителя рулевого управления автомобилей с 2001 года выпуска: 1 – кольцевая уплотнительная прокладка; 2 – соединительная гайка (25 Н·м); 3 – шланг, отводящий от насоса; 4 – шланг, подводящий к насосу; 5 – болт (25 Н·м); 6 – болт (10 Н·м); 7 – бачок; 8 – возвратный шланг; 9 – соединительная гайка (12–14 Н·м)
2. Снимите шланг 4 (рис. 13.24, 13.25) низкого давления.
3. Снимите бачок 7.
4. Снимите возвратный шланг 8.
5. Снимите кольцевую уплотнительную прокладку.
6. Отсоедините от насоса отводящий (нагнетательный) шланг 3.
7. Снимите кольцевую уплотнительную прокладку 1.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего: залейте жидкость в гидравлическую систему усилителя рулевого управления.
