Внимание! На автомобилях, оборудованных дополнительной системой безопасности SRS, перед тем как снимать модуль подушки безопасности, изучите меры безопасности при техническом обслуживании системы SRS.
Снятие
Для снятия рулевого колеса и рулевого вала последовательно выполните следующие операции.
1. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.
2. Снимите нижнюю панель комбинации приборов.

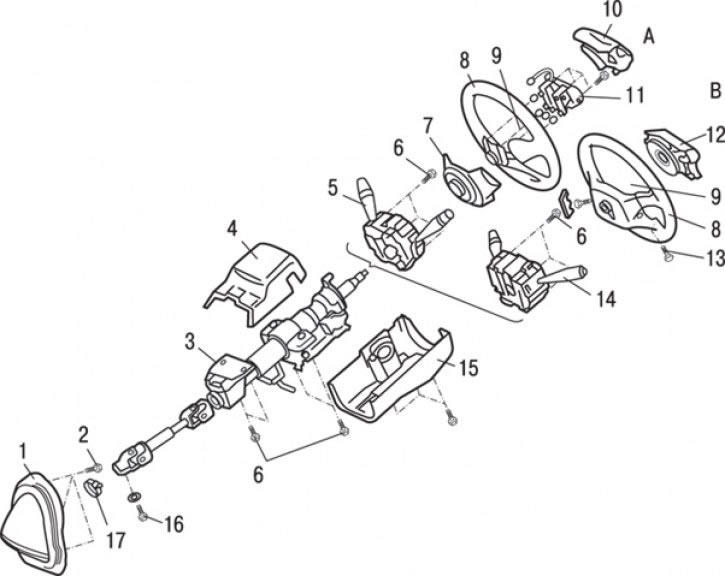

Рис. 13.8. Рулевое колесо и рулевой вал: А – автомобили, не оборудованные системой SRS; В – автомобили, оборудованные системой SRS; 1 – защитный чехол в сборе; 2 – болт (10 Н·м); 3 – рулевой вал в сборе; 4 – верхний кожух рулевой колонки; 5 – подрулевой комбинированный переключатель (автомобили без SRS); 6 – болт (25 Н·м); 7 – нижняя крышка рулевого колеса (автомобили без SRS); 8 – рулевое колесо; 9 – гайка (42 Н·м); 10 – накладка выключателя звукового сигнала (автомобили без SRS); 11 – выключатель звукового сигнала; 12 – модуль подушки безопасности; 13 – болт (7,5 Н·м); 14 – подрулевой комбинированный переключатель в сборе с часовой пружиной; 15 – нижний кожух рулевой колонки; 16 – болт (17 Н·м); 17 – хомут
3. Снимите накладку 10 (рис. 13.8) выключателя звукового сигнала (автомобили без SRS).
4. Отсоедините провода и снимите модуль подушки безопасности 12 (автомобили с SRS).
5. Отсоедините провода и снимите выключатель звукового сигнала 11 (автомобили без SRS).
6. Отверните гайку крепления рулевого колеса, отметьте метками взаимное положение рулевого колеса и вала и, используя специальное приспособление МВ 990803, снимите рулевое колесо.
7. Снимите нижнюю крышку 7 рулевого колеса (автомобили без SRS).
8. Снимите верхний кожух 4 рулевой колонки.
9. Снимите нижний кожух 15 рулевой колонки.
10. Отсоедините провода и снимите подрулевой комбинированный переключатель 5 (автомобили без SRS).
11. Отсоедините провода, отверните три винта и снимите подрулевой комбинированный переключатель 14 в сборе с часовой пружиной.
12. Отверните болт в нижней части рулевого вала и снимите рулевой вал 3 в сборе.
13. Снимите хомут 17.
14. Снимите защитный чехол 1 в сборе.
Установка
Установка проводится в последовательности, обратной снятию, с учетом следующего.

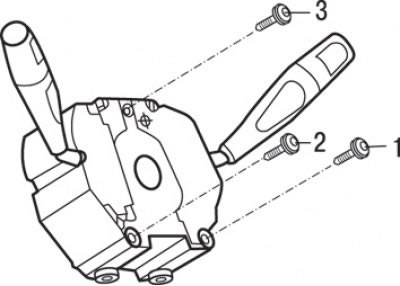

Рис. 13.9. Последовательность затягивания винтов крепления подрулевого комбинированного переключателя в сборе с часовой пружиной
1. Установите подрулевой комбинированный переключатель в сборе с часовой пружиной и закрепите двумя винтами, затянув их в последовательности, показанной на рис. 13.9.
2. Установите нижнюю панель комбинации приборов.
3. Проверьте среднее положение рулевого колеса и передних колес.
