Расположение компонентов и вакуумных шлангов
1. Расположение компонентов и вакуумных шлангов может отличаться в зависимости от типа двигателя, года выпуска и модификации автомобиля.
2. Расположение компонентов электронной системы управления, общая схема системы впрыска и системы снижения токсичности ОГ приведено в главе "Система впрыска топлива".
3. Расшифровка цветов шлангов и полосок шлангов (отмечены в окружностях), приведенных на схемах "Расположение вакуумных шлангов".
| Обозначение | Цвет шланга |
| В | черный |
| G | зеленый |
| L | синий |
| R | красный |
| W | белый |
| Y | желтый |
Меры предосторожности при проверке
1. Проверяйте различные устройства только после регулировки двигателя.
2. Проверьте состояние шлангов (убедитесь в отсутствии отсоединенных шлангов, либо поврежденных или подсоединенных с ошибками).
[Оригинал статьи находится на mitsubishiman.ru]
3. Убедитесь в отсутствии засорения шлангов, трубопроводов и штуцеров, проверьте отсутствие трещин и повреждений шлангов и трубопроводов.
4. При замене шлангов, необходимо всегда устанавливать новый шланг в то же самое положение (направление), что и исходный шланг.
5. По окончании технического обслуживания, проверьте соединения, как описано в руководстве по ремонту и в соответствии с предупреждением на наклейке.

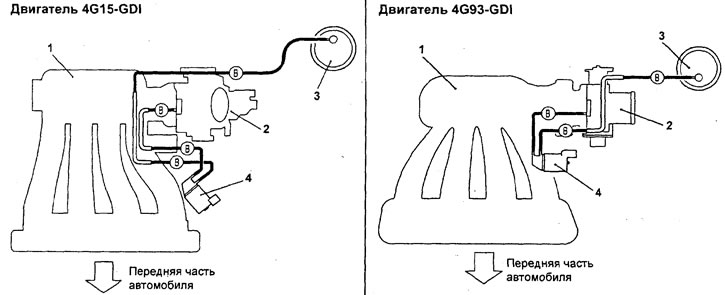

Расположение вакуумных шлангов. 1 - впускной коллектор, 2 - корпус дроссельной заслонки, 3 - адсорбер, 4 - электромагнитный клапан продувки адсорбера.
