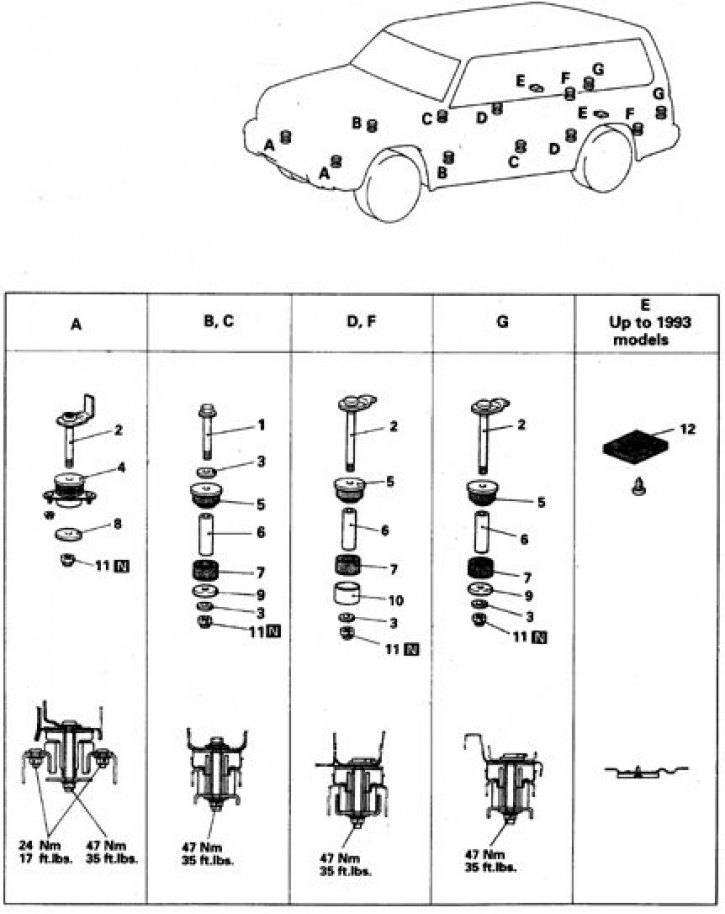

Конструкция и детали опор 4-дверного кузова (1992-95)
1, 2. Болт; 3, 8, 9. Шайба; 4. Подушка опоры со стороны кузова; 5. Подушка А; 6. Втулка; 7. Подушка В; 10. Ограничитель; 11. Самоподжимная гайка; 12. Прокладка (до 1993)
Конструкция и детали опор 2-дверного кузова (1983-91)
N – при сборке подлежит замене
1, 9. Болт; 2, 6. Шайба; 3. Подушка А; 4. Втулка; 5. Подушка В; 7. Самоподжимная гайка; 8. Прокладка

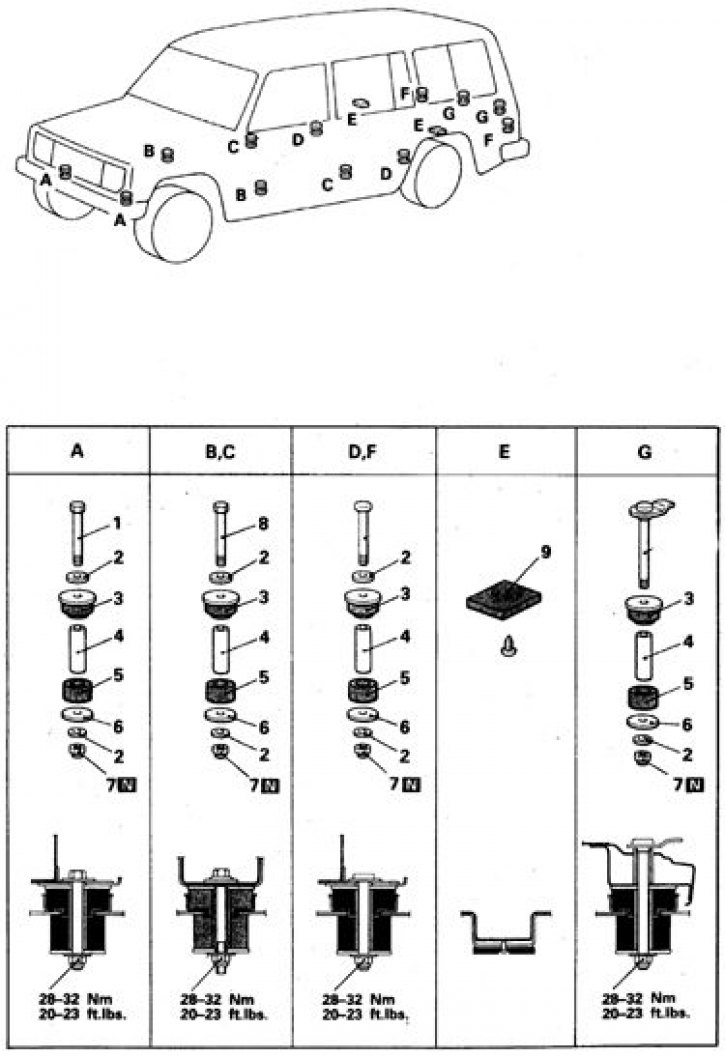

Конструкция и детали опор 4-дверного кузова (1983-91)
N – при сборке подлежит замене; 1, 8. Болт; 2, 6. Шайба; 3. Подушка А; 4. Втулка; 5. Подушка В; 7. Самоподжимная гайка; 9. Прокладка
Если выполнении каких-либо работ необходимо удалить болты крепления кузова, то кузов следует приподнять только на высоту, при которой обеспечивается доступ, запрещается поднимать кузов на значительную высоту, так как возможны поломки.
Если надо заменить любое крепление кузова, то следует отвернуть все болты крепления кузова на данной стороне и установить под кузов подставки около каждого из креплений.
1. Поднимите автомобиль, установите подставки под каждую опору, проложив деревянные бруски. По крайней мере одну подставку установите под раму.
2. Отверните болты опор кузова с той стороны, на которой выполняется работа. При возможности снимите шайбу и нижнюю подушку.
3. Уберите подставку из под рамы и осторожно приопустите раму с той стороны, на которой выполняется работа, не допускайте излишнего опускания рамы.
4. Снова установите под раму подставку.
5. Снимите верхнюю подушку, втулку и прокладки.
6. Установите детали опоры кузова в обратном порядке.
7. Затяните гайки опор в соответствии с требуемыми моментами.
